アクチュエータユニット（MAU5040SS）
- 通常単価(税別)
- 27,825円～38,899円
- 税込単価
- 30,608円～42,789円
通常出荷日：3日目～4日目
【特長】・本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立させた最適な断面形状で高...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体 | スライドベース エンドブレード | シャフト | 台形ネジナット | ボルト | ダストカバー |
|---|---|---|---|---|---|
| A6N01 アルマイト封孔処理 ナチュラル | 亜鉛ダイカスト （ZDC2） クロムメッキ | S45C 四三酸化鉄皮膜 | CAC902 | SCM435 三価クロメート | SUS304H |

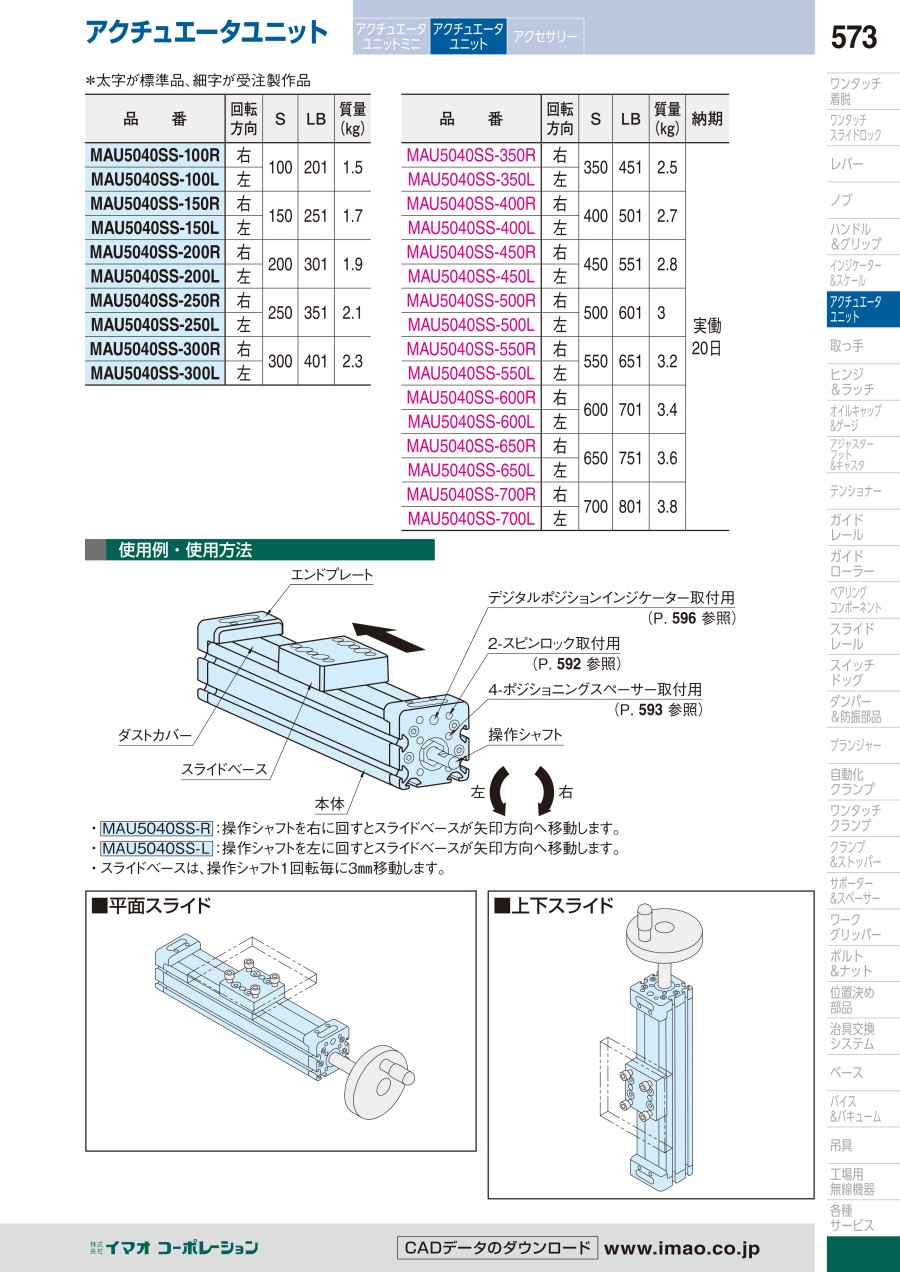

規格表
| 型番 | 回転 方向 | S | LB | 質量 （kg） |
|---|---|---|---|---|
| MAU5040SS-150R | 右 | 150 | 251 | 1.7 |
| MAU5040SS-150L | 左 | |||
| MAU5040SS-200R | 右 | 200 | 301 | 1.9 |
| MAU5040SS-200L | 左 | |||
| MAU5040SS-250R | 右 | 250 | 351 | 2.1 |
| MAU5040SS-250L | 左 | |||
| MAU5040SS-300R | 右 | 300 | 401 | 2.3 |
| MAU5040SS-300L | 左 |
使用例
- MAU5040SS-R：操作シャフトを右に回すとスライドベースが矢印方向へ移動します。
- MAU5040SS-L：操作シャフトを左に回すとスライドベースが矢印方向へ移動します。
- スライドベースは、操作シャフト1回転毎に3mm移動します。
平面スライド
上下スライド
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,899円 ( 36,189円 ) | 3日目 |
32,899円 ( 36,189円 ) | 4日目 |
32,899円 ( 36,189円 ) | 3日目 |
32,899円 ( 36,189円 ) | 3日目 |
27,825円 ( 30,608円 ) | 3日目 |
37,899円 ( 41,689円 ) | 3日目 |
38,899円 ( 42,789円 ) | 3日目 |
38,899円 ( 42,789円 ) | 3日目 |
詳細情報
基本情報
【特長】
・本体は、「安定したスライド」と「3面のT溝による取付けやすさ」を両立させた最適な断面形状で高強度を実現しました。
・スライド機構部には、耐摩耗、自己潤滑性に優れた材料を使用し、上下左右からの荷重に対して長期的な使用が可能です。
カタログ
アクチュエータユニット（MAU5040SS）のレビュー
EMC試験装置に使用
5
5.02019/01/29
電磁両立性試験用機器の非常時安全機構として使用しています。摺動範囲内にリミットスイッチを設け必要以上のスライドで電源が切...もっと読む
0人が参考にしています。
