補助機器 ワンタッチ継手 PLシリーズ

未確定:候補が40型番あります。
数量:

商品情報

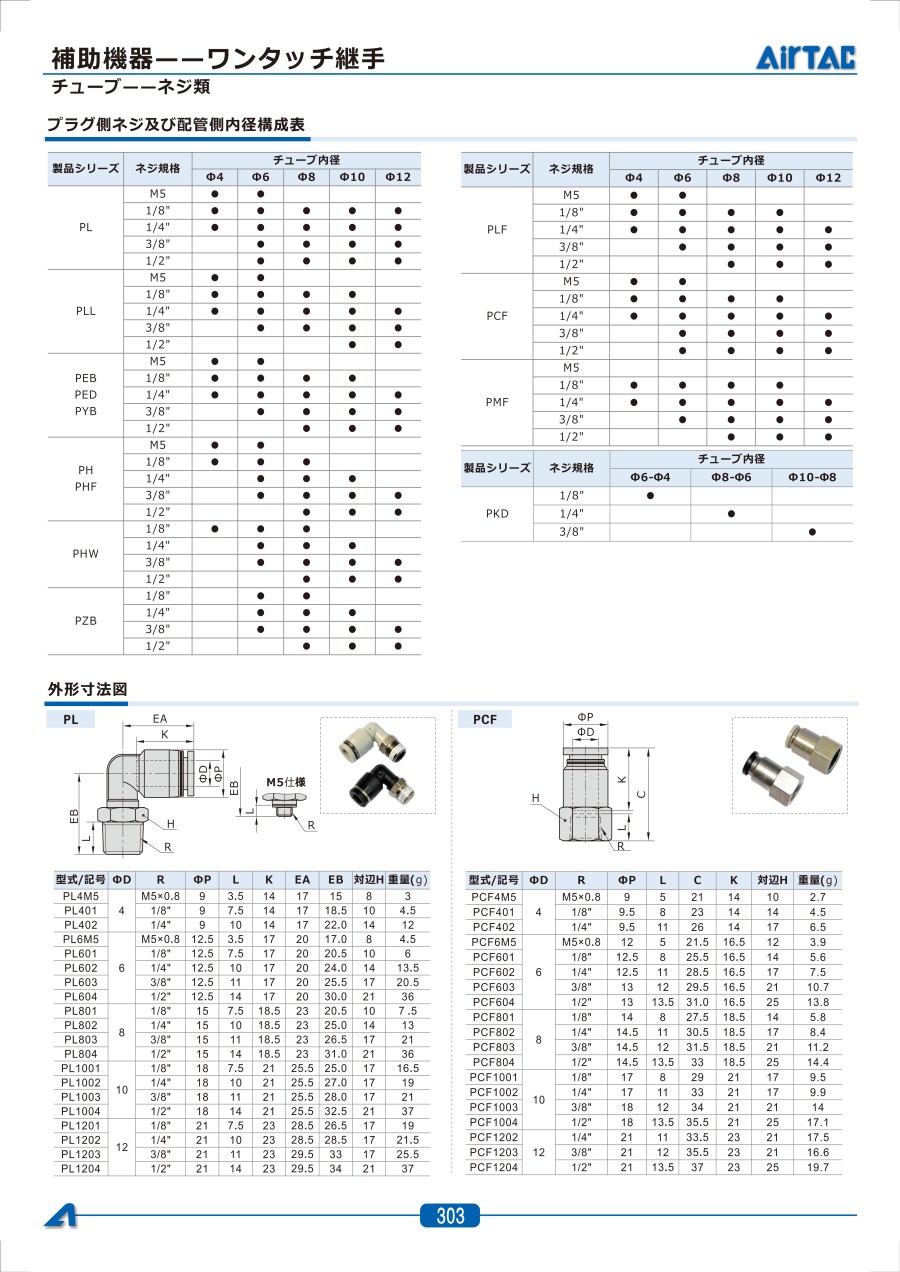

外形図

補助機器 ワンタッチ継手 PLシリーズ 外形図

製品仕様

使用圧力範囲0~10kgf/cm2(0~1.0MPa)
負荷-750mmHg(10Torr)
保証耐圧力1.5MPa
動作温度範囲-20~70℃
適用ホースナイロンチューブまたはPUチューブ
グレー/ブラック

規格表

補助機器 ワンタッチ継手 PLシリーズ 規格表

型番リスト

表示件数

適用チューブ外径1

(φ)

接続ねじ

プラスチックプラグリングの色

最小発注数量
4
M5×0.8
グレー
1個
4
M5×0.8
ブラック
1個
6
M5×0.8
グレー
1個
6
M5×0.8
ブラック
1個
10
PT1/8''
グレー
1個
10
PT1/8''
ブラック
1個
10
PT1/4''
グレー
1個
10
PT1/4''
ブラック
1個
10
PT3/8''
グレー
1個
10
PT3/8''
ブラック
1個
10
PT1/2''
グレー
1個
10
PT1/2''
ブラック
1個
12
PT1/8''
グレー
1個
12
PT1/8''
ブラック
1個
12
PT1/4''
グレー
1個
12
PT1/4''
ブラック
1個
12
PT3/8''
グレー
1個
12
PT3/8''
ブラック
1個
12
PT1/2''
グレー
1個
12
PT1/2''
ブラック
1個
4
PT1/8''
グレー
1個
4
PT1/8''
ブラック
1個
4
PT1/4''
グレー
1個
4
PT1/4''
ブラック
1個
6
PT1/8''
グレー
1個
6
PT1/8''
ブラック
1個
6
PT1/4''
グレー
1個
6
PT1/4''
ブラック
1個
6
PT3/8''
グレー
1個
6
PT3/8''
ブラック
1個
6
PT1/2''
グレー
1個
6
PT1/2''
ブラック
1個
8
PT1/8''
グレー
1個
8
PT1/8''
ブラック
1個
8
PT1/4''
グレー
1個
8
PT1/4''
ブラック
1個
8
PT3/8''
グレー
1個
8
PT3/8''
ブラック
1個
8
PT1/2''
グレー
1個
8
PT1/2''
ブラック
1個
通常単価(税別) (税込単価)
通常出荷日
98
( 108 )
在庫品1日目当日出荷可能
164
( 180 )
在庫品1日目当日出荷可能
164
( 180 )
在庫品1日目当日出荷可能
164
( 180 )
在庫品1日目当日出荷可能
272
( 299 )
在庫品1日目当日出荷可能
240
( 264 )
在庫品1日目当日出荷可能
194
( 213 )
在庫品1日目当日出荷可能
293
( 322 )
在庫品1日目当日出荷可能
312
( 343 )
在庫品1日目当日出荷可能
312
( 343 )
在庫品1日目当日出荷可能
418
( 460 )
在庫品1日目当日出荷可能
493
( 542 )
在庫品1日目当日出荷可能
269
( 296 )
在庫品1日目当日出荷可能
367
( 404 )
4日目
261
( 287 )
在庫品1日目当日出荷可能
261
( 287 )
在庫品1日目当日出荷可能
393
( 432 )
在庫品1日目当日出荷可能
393
( 432 )
在庫品1日目当日出荷可能
245
( 270 )
在庫品1日目当日出荷可能
536
( 590 )
在庫品1日目当日出荷可能
172
( 189 )
在庫品1日目当日出荷可能
172
( 189 )
在庫品1日目当日出荷可能
204
( 224 )
在庫品1日目当日出荷可能
204
( 224 )
在庫品1日目当日出荷可能
173
( 190 )
在庫品1日目当日出荷可能
172
( 189 )
在庫品1日目当日出荷可能
204
( 224 )
在庫品1日目当日出荷可能
204
( 224 )
在庫品1日目当日出荷可能
272
( 299 )
在庫品1日目当日出荷可能
272
( 299 )
在庫品1日目当日出荷可能
440
( 484 )
在庫品1日目当日出荷可能
393
( 432 )
在庫品1日目当日出荷可能
176
( 194 )
在庫品1日目当日出荷可能
172
( 189 )
在庫品1日目当日出荷可能
204
( 224 )
在庫品1日目当日出荷可能
204
( 224 )
在庫品1日目当日出荷可能
272
( 299 )
在庫品1日目当日出荷可能
272
( 299 )
在庫品1日目当日出荷可能
408
( 449 )
在庫品1日目当日出荷可能
393
( 432 )
在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】
・型式と仕様が多くあるので、様々な空気圧システムに用いることができます。
・流通性能が優れていて、チューブ内径と同じような容量の気体を通過させることができます。
・配管の装着・離脱が簡単であると共に、チューブと接続する部分は安全で耐久性があり、信頼性が高くなっています。
・ネジ部分は接合剤が塗布されており、M5ネジにパッキンを用いているので、漏れを防ぐことができます。
・ニッケルメッキで腐食や汚染を防ぐので、用途が広がります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

補助機器 ワンタッチ継手 PLシリーズのレビュー
4.5平均満足度:4.536件のレビュー
空圧機器の配管
4
満足度:4.0
AIRTACの継手は、多く使用しています。安価で尚且つ、中国メーカーより 品質はよいです。シリンダ等も安いので様様な点で...もっと読む
4人が参考にしています。
電磁弁の配管
5
満足度:5.0
非常に安価であるが日本の各社のワンタッチと変わらない使用感でした。追加で必要になればまた購入する予定です。
2人が参考にしています。
配管
5
満足度:5.0
以前は空圧機器メーカーのものを使ってたが、こちらのものでも遜色なかったです。
1人が参考にしています。
シリンダー用のエアー継手として使用
4
満足度:4.0
見た目的には全く問題ない感じです。 試運転でもエアー漏れ等はありませんでした。
1人が参考にしています。
エアー配管部材として
5
満足度:5.0
ほとんどのメーカーより早くて安く、機能も全く問題なしなので満足しました。また利用したいと思います。
1人が参考にしています。

この商品を見た人は、こんな商品も見ています

今見ている商品
補助機器 ワンタッチ継手 PLシリーズ
ワンタッチ継手 PL
補助機器 ワンタッチ継手 PCFシリーズ
補助機器 ワンタッチ継手 PLLシリーズ
補助機器 ワンタッチ継手 PLFシリーズ
補助機器 ワンタッチ継手 PHシリーズ
メーカーAirTAC(エアタック)CDCAirTAC(エアタック)AirTAC(エアタック)AirTAC(エアタック)AirTAC(エアタック)
通常価格98-964 -97 -108 -91 -151 -
通常出荷日在庫品1日目〜4日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜
本体材質PBT標準(PBT)PBTPBTPBTPBT
ねじ部材質黄銅標準(黄銅)黄銅黄銅黄銅黄銅
シール材材質NBR標準(NBR)NBRNBRNBRNBR
動作温度範囲(℃)-20::700::600::600::60-20::70-20::70
使用流体空気空気空気空気空気空気
