アソー

黄銅製変換内外ソケット NF

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（8件）

この商品のFAQをみる（1件）

通常単価(税別): 369円～581円

税込単価: 406円～639円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

ネジ継手内・外ソケット NF

通常価格(税別)： 231円 (税込価格：254円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

ネジ継手異径内・外ソケット NF

4.6

通常価格(税別)： 297円 (税込価格：327円)

通常出荷日：在庫品1日目

規格の違うネジを変換するソケット。【特長】・NPTネジ（アメリカ管用テーパーネ...

詳細情報を確認する

種類
継手
接続形状
ブッシング・おすめすソケット
材質
C3604BD
表面処理
なし
最高使用圧力区分
2.0Mpa超
最高使用圧力 (MPa)
6.9
使用流体
水 / 空気 / 油
使用温度範囲 (℃)
-50::150
内面樹脂ライニング
なし

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

NF-3000

NF-3100

NF-3000寸法図

NF-3100寸法図

NF-3281／NF-3611

寸法図

イメージ図

製品仕様

外観図

参考図1

参考図2

参考図3

使用条件

使用圧力	MAX 6.90MPa
使用温度	-50℃～＋150℃
材質	C3604BD
流体	上記材質に悪影響が無い流体

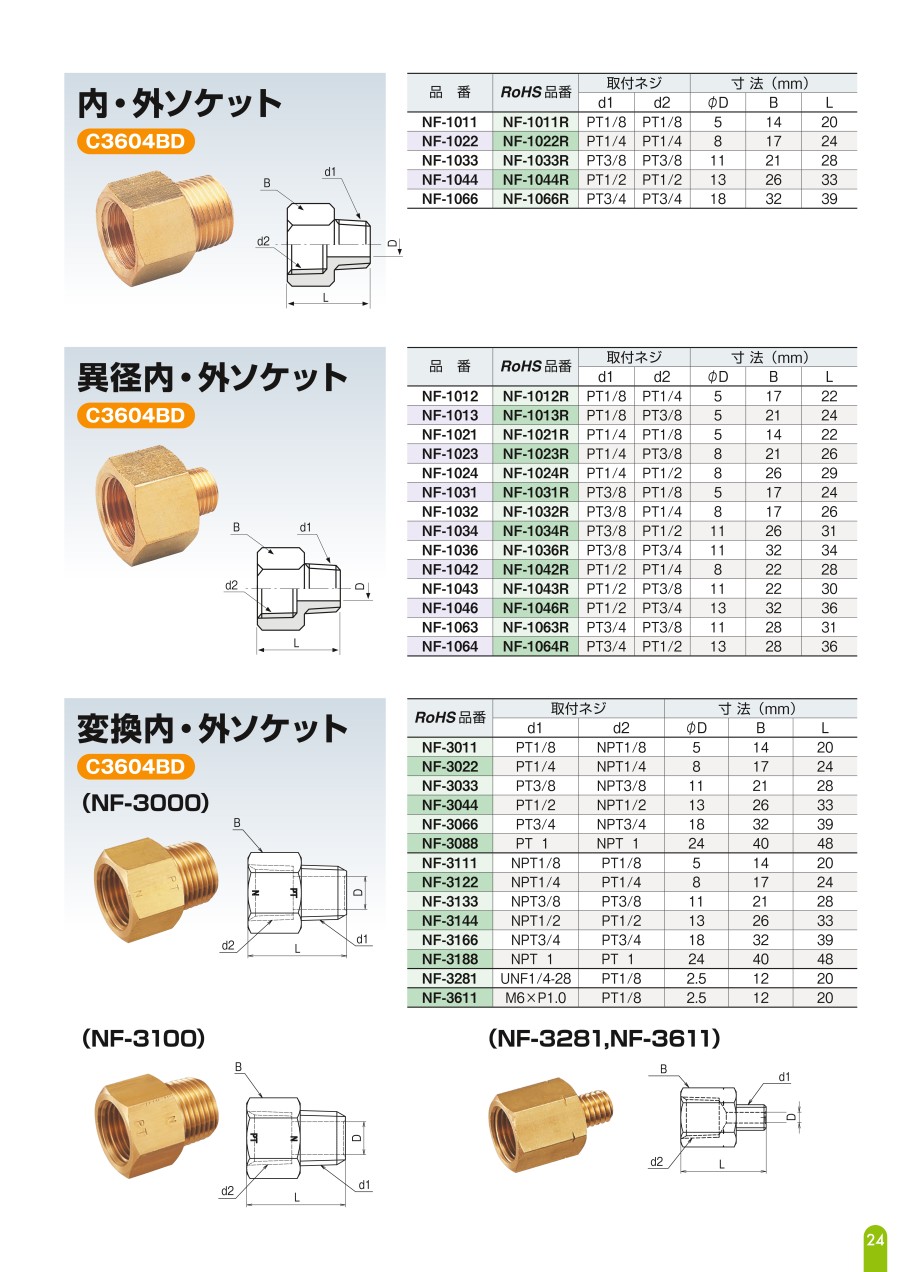

規格表

品番	d1	d2	φD	B	L
NF-3011	PT1/8	NPT1/8	5	14	20
NF-3022	PT1/4	NPT1/4	8	17	24
NF-3033	PT3/8	NPT3/8	11	21	28
NF-3044	PT1/2	NPT1/2	13	26	33
NF-3066	PT3/4	NPT3/4	18	32	39
NF-3088	PT1	NPT1	24	40	48
NF-3111	NPT1/8	PT1/8	5	14	20
NF-3122	NPT1/4	PT1/4	8	17	24
NF-3133	NPT3/8	PT3/8	11	21	28
NF-3144	NPT1/2	PT1/2	13	26	33
NF-3166	NPT3/4	PT3/4	18	32	39
NF-3188	NPT1	PT1	24	40	48
NF-3281	UNF1/4-28	PT1/8	2.5	12	20
NF-3611	M6×1	PT1/8	2.5	12	20

開発秘話

変換継手は都度製作するなどユーザーが対応に苦慮するケースが多く、即納体制が整っていない状態であった為、
弊社が量産し変換が必要な際の手間とコストを低減できるようにしました。

型番リスト

表示件数

型番

NF-3281

NF-3611

接続種類	ねじの種類1	ねじの呼び1	ねじの種類2（異径または異種ねじの場合）	ねじの呼び2（異径または異種ねじの場合）	発注コード	RoHS?	最小発注数量

ねじ⇔ねじ異径	UNF（おねじ）	1/4-28	Rc	1/8B(6A)	795-6762	10	1個
ねじ⇔ねじ異径	M（おねじ）	M6×P1.0	Rc	1/8B(6A)	795-6771	10	1個

通常単価(税別) (税込単価)	通常出荷日

369円 ( 406円 )	在庫品1日目当日出荷可能
581円 ( 639円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

規格の違うネジを変換するソケット。
【特長】
・NPTネジ（アメリカ管用テーパーネジ）からPTネジへの変換、またはPTネジからNPTネジへの変換用ソケット。
・PT1/8ネジを1/4UNF、またはM6ネジに変換するソケットもあり。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アソー
エーチェックソケットタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br>アソーのネジ継手と組み合わせて省スペース化が図れます。
アソー
エーチェックニップルタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br>アソーのネジ継手と組み合わせて省スペース化が図れます。
ミスミ
テーパスクリュー（テーパプラグ）
在庫品のため即日出荷可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

黄銅製変換内外ソケット NFのレビュー

4.5平均満足度：4.58件のレビュー

星5
63%
星4
25%
星3
13%
星2
0%
星1
0%

耐圧試験の部品として使用しています

満足度：5.02022/11/10

社内で使用している耐圧試験機の部品として使用しています。耐圧はエアー圧として、ホースを通して試験機に入ります。海外規格品...もっと読む

0人が参考にしています。

分析機器

満足度：3.02022/10/03

RoHS対応で無くても良かったので、通常の仕入先よりも安価で即納してもらえ助かりました。

0人が参考にしています。

冷却水配管

満足度：5.02022/01/21

冷却水配管の変換継手に使っています。米国製の装置はNPT規格が多いので、こちらのような変換継手があると重宝します。問題な...もっと読む

0人が参考にしています。

機械装置の配管

満足度：5.02019/09/21

機械装置の配管として、たくさんのラインナップがあり大変助かっています

0人が参考にしています。

NPT継ぎ手をPTへ変換するのに使用

満足度：5.02019/06/28

NPT継手をPTへ変換しするのに使用。以前は内作で制作していましが、低価格だったので購入品へと変更しました。

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Qどれぐらいの使用温度や圧力で使えますか？

温度-50℃　～　150℃、　
圧力：ＮＰＴ・UNF・M6ネジすべて6.90Mpaとなります
