メカニカル部品技術窓口
エーチェック ソケットタイプ
- 通常単価(税別)
- 2,442円～8,491円
- 税込単価
- 2,686円～9,340円
本体が両内ネジタイプのチェックバルブ。【特長】・配管の省スペース化が図れる。・...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報
外形図
寸法図
製品仕様
製品仕様
| C3604タイプ | SUSタイプ | |
|---|---|---|
| チェックバルブ本体 | C3604BD(cd75PPM以下) ニッケルメッキ付き | SUS316 |
| バルブ本体 | C3604BD（cd75PPM以下） | SUS316 |
| シールOリング | フッ素ゴム | フッ素ゴム |
| バルブホルダー | C3604BD（cd75PPM以下） | SUS316 |
| スプリング | SUS316 | SUS316 |
| C型止め輪 | SUS304 | SUS304 |
| サイズ | 1/8・1/4・3/8・1/2 | |
| 最高使用圧力 | 2.0MPa | |
| クラッキング圧 | 0.007MPa | |
| 使用流体 | エアー・水 | |
| 温度条件 | 0～100℃ | |
参考図
参考図1
参考図2
参考図3
参考図4
参考図5
参考図6
規格表
| 品番 | 材質 | 取り付けネジ | 寸法（mm） | |
|---|---|---|---|---|
| d | B | L | ||
| AS-1011 | C3604 | Rc1/8 | 14 | 35 |
| AS-1022 | C3604 | Rc1/4 | 17 | 45 |
| AS-1033 | C3604 | Rc3/8 | 21 | 55 |
| AS-1044 | C3604 | Rc1/2 | 27 | 70 |
| AS-8011 | SUS | Rc1/8 | 14 | 35 |
| AS-8022 | SUS | Rc1/4 | 17 | 45 |
| AS-8033 | SUS | Rc3/8 | 21 | 55 |
| AS-8044 | SUS | Rc1/2 | 27 | 70 |
使用例
- 検査、医療、洗浄、工作、空圧、コンプレッサー、ポンプ等 機械の内部配管に
- 循環装置等の逆流防止に
- 簡易なリリーフ弁として
- エア以外に水、油（低粘度）も流せます
- よりコンパクトな設計に
商品特長詳細
仕組み
主な特徴
主にネジサイズ10A以上から、面間も大きくなる
- 一般的な逆止弁と比べてコンパクト
- 本体がニップル、ソケットで、コンパクトな配管が可能。配管の選択肢も広がります。
- 黄銅（メッキ付）、SUSの2材質の選択が可能
- シンプルなポペット構造
- RoHS相当品（※RoHS2の材料にも対応済み）
開発秘話
空圧機器メーカーがエアー専用の逆止弁を販売している中で、
ユーザーでは水も対応できる小型の逆止弁の要望が強く、
小型に特化したバルブを製造している弊社が量産するに至りました。
型番リスト
表示件数

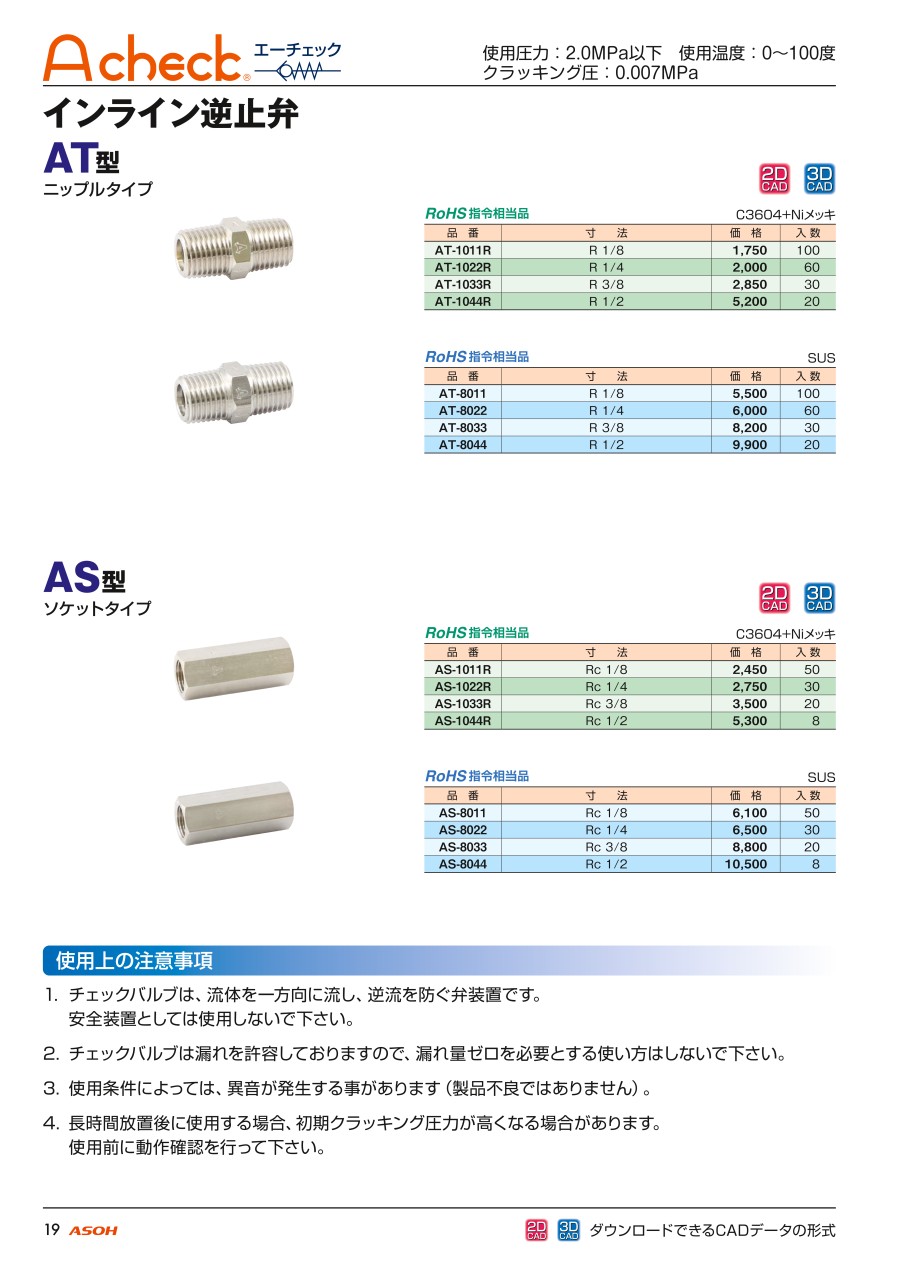

カタログ
商品担当おすすめ
アソー
黄銅製 エースボール ストレート型 BM 外・内テーパーネジ型
エーチェックはエースボール同様に水・空気と幅広い流体に対応する逆止弁です。<br/>エースボールと組み合わせて省スペース化が図れます。
エーチェック ソケットタイプのレビュー
交換品として使用しています
5
5.02024/04/16
生産設備の冷却水の経路に組み込まれていたチェック弁の内部が腐食し、作動しなくなりました。取り付いていた物のサイズを確認し...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q水の使用は可能ですか？
A
可能です。使用流体は主に水・空気となります
