アソー

エースボール4W 3方4面シートTポート

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 6,301円～7,197円

税込単価: 6,931円～7,917円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

黄銅製エースボール3W 3方2面シートLポート（切替用）

4.5

通常価格(税別)： 3,052円 (税込価格：3,357円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アソー

エースボール-21（ステンレス製） UW 両内ネジ型

通常価格(税別)： 4,688円 (税込価格：5,157円)

通常出荷日：在庫品1日目

3方4面シートTポートのバルブ。【特長】・T字方向の流路の切換えまたは、混合、...

詳細情報を確認する

本体形状
横形4方向
本体材質
C3771BD
使用流体
水 / 空気 / 油
ボールバルブ種類
レデューストボア
一次側(供給側) 接続種類 A
Rc(PT)
ハンドル形状
レバー
本体ライニング
なし
ポート形状
Tポート
使用温度範囲 (℃)
-10::80
操作方式
手動式
使用圧力
0.98MPa

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
流路切替に関しては標準仕様 R1 のみのお取り扱いとなります。
追加工・特注などには対応しておりません。

未確定：候補が8型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

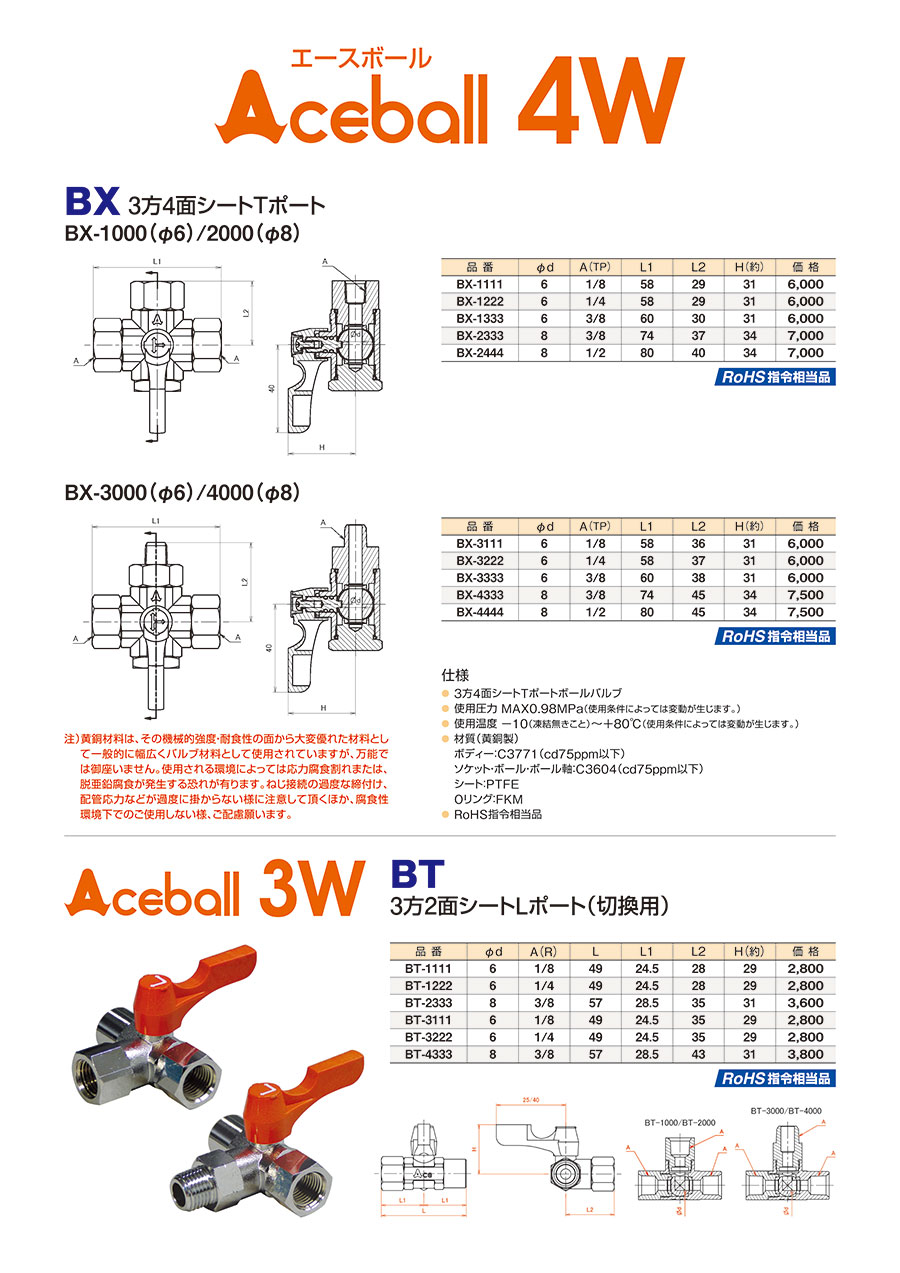

外形図

BX-1000（直径6mm）／BX-2000（直径8mm）

BX-3000（直径6mm）／BX-4000（直径8mm）

規格表

BX-1000／BX-2000

型番	φd	A（TP）	L1	L2	H（約）
BX-1111	6	1/8	58	29	31
BX-1222	6	1/4	58	29	31
BX-1333	6	3/8	60	30	31
BX-2333	8	3/8	74	37	34
BX-2444	8	1/2	80	40	34

BX-3000／BX-4000

型番	φd	A（TP）	L1	L2	H（約）
BX-3111	6	1/8	58	36	31
BX-3222	6	1/4	58	37	31
BX-3333	6	3/8	60	38	31
BX-4333	8	3/8	74	45	34
BX-4444	8	1/2	80	45	34

［！］ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
［！］流路切替に関しては標準仕様 R1 のみのお取り扱いとなります。
追加工・特注などには対応しておりません。

製品仕様

使用圧力	MAX 0.98MPa
使用温度	-10（凍結無き事）～+80℃
弁箱耐圧検査	1.5MPa
弁座漏れ検査	0.6MPa
ボディ材質	C3771BD
ソケット材質	C3604BD
シート材質	PTFE
Oリンダ材質	FKM
流体	上記材質に悪影響が無い流体

開発秘話

1/2サイズ以下の小型のＴポート3方弁はユーザーのニーズが高いにもかかわらず市場に存在しておらず、小型に特化したバルブを製造している当社が量産するに至りました。

型番リスト

表示件数

型番

一次側(供給側) 取付ネジ呼び A

二次側(制御側) 接続種類 D

二次側(制御側) 取付ネジ呼び D

ボア径 d

(φ)

RoHS?

最小発注数量

1/8B(6A)	[Rc(R)] Rc(PT)	1/8B(6A)	6	10	1個
1/4B(8A)	[Rc(R)] Rc(PT)	1/4B(8A)	6	10	1個
3/8B(10A)	[Rc(R)] Rc(PT)	3/8B(10A)	6	10	1個
3/8B(10A)	[Rc(R)] Rc(PT)	3/8B(10A)	8	10	1個
1/2B(15A)	[Rc(R)] Rc(PT)	1/2B(15A)	8	10	1個
1/8B(6A)	[Rc(R)] R(PT)	1/8B(6A)	6	10	1個
1/4B(8A)	[Rc(R)] R(PT)	1/4B(8A)	6	10	1個
3/8B(10A)	[Rc(R)] R(PT)	3/8B(10A)	6	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,399円 ( 7,039円 )	8日目
6,301円 ( 6,931円 )	在庫品1日目当日出荷可能
6,487円 ( 7,136円 )	8日目
7,197円 ( 7,917円 )	8日目
7,197円 ( 7,917円 )	8日目
6,487円 ( 7,136円 )	8日目
6,827円 ( 7,510円 )	8日目
6,995円 ( 7,695円 )	8日目

基本情報

3方4面シートTポートのバルブ。
【特長】
・T字方向の流路の切換えまたは、混合、分水のためのバルブ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
流路切替に関しては標準仕様 R1 のみのお取り扱いとなります。
追加工・特注などには対応しておりません。

共通仕様

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アソー
エーチェックソケットタイプ
エーチェックはエースボール同様に水・空気と幅広い流体に対応する逆止弁です。<br/>エースボールと組み合わせて省スペース化が図れます。
アソー
エーチェックニップルタイプ
エーチェックはエースボール同様に水・空気と幅広い流体に対応する逆止弁です。<br/>エースボールと組み合わせて省スペース化が図れます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エースボール4W 3方4面シートTポートのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q流路のパターンは変更できますか？

ハンドル開閉パターンの選択による流路の変更が可能です。
