黄銅製 エースボール3W 3方2面シートLポート（切替用）
- 通常単価(税別)
- 3,052円～4,771円
- 税込単価
- 3,357円～5,248円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
【ブランド】アソー【材質】ボディ：C3771BEボール：C3604BDシート：PTFEOリング：NBR...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法参考図①
寸法参考図②
製品仕様
外観
エースボール図1
エースボール図2
エースボール図3
エースボール図4
エースボール図5
使用条件
| 使用圧力 | MAX 0.98MPa |
|---|---|
| 使用温度 | -10℃（凍結無き事）～＋80℃ |
| 弁箱耐圧検査 | 1.5MPa |
| 弁座漏れ検査 | 0.6MPa |
| ボディ材質 | C3771BD |
| ソケット材質 | C3604BD |
| シート材質 | PTFE |
| Oリング材質 | NBR70-1 |
| 流体 | 上記材質に悪影響が無い流体 |
規格表
| 品番 | φd | A(R) | L | L1 | L2 | H (約） |
|---|---|---|---|---|---|---|
| BT-1111 | 6 | 1/8 | 49 | 24.5 | 28 | 29 |
| BT-1222 | 6 | 1/4 | 49 | 24.5 | 28 | 29 |
| BT-2333 | 8 | 3/8 | 57 | 28.5 | 35 | 31 |
| BT-3111 | 6 | 1/8 | 49 | 24.5 | 35 | 29 |
| BT-3222 | 6 | 1/4 | 49 | 24.5 | 35 | 29 |
| BT-4333 | 8 | 3/8 | 57 | 28.5 | 43 | 31 |
詳細情報
基本情報
【ブランド】アソー
【材質】
ボディ：C3771BE
ボール：C3604BD
シート：PTFE
Oリング：NBR
【構造】
レデューストボア
3方2面シートLポート（切替用）のバルブ。
【特長】
・L字方向の流路を切り替えるためのバルブ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

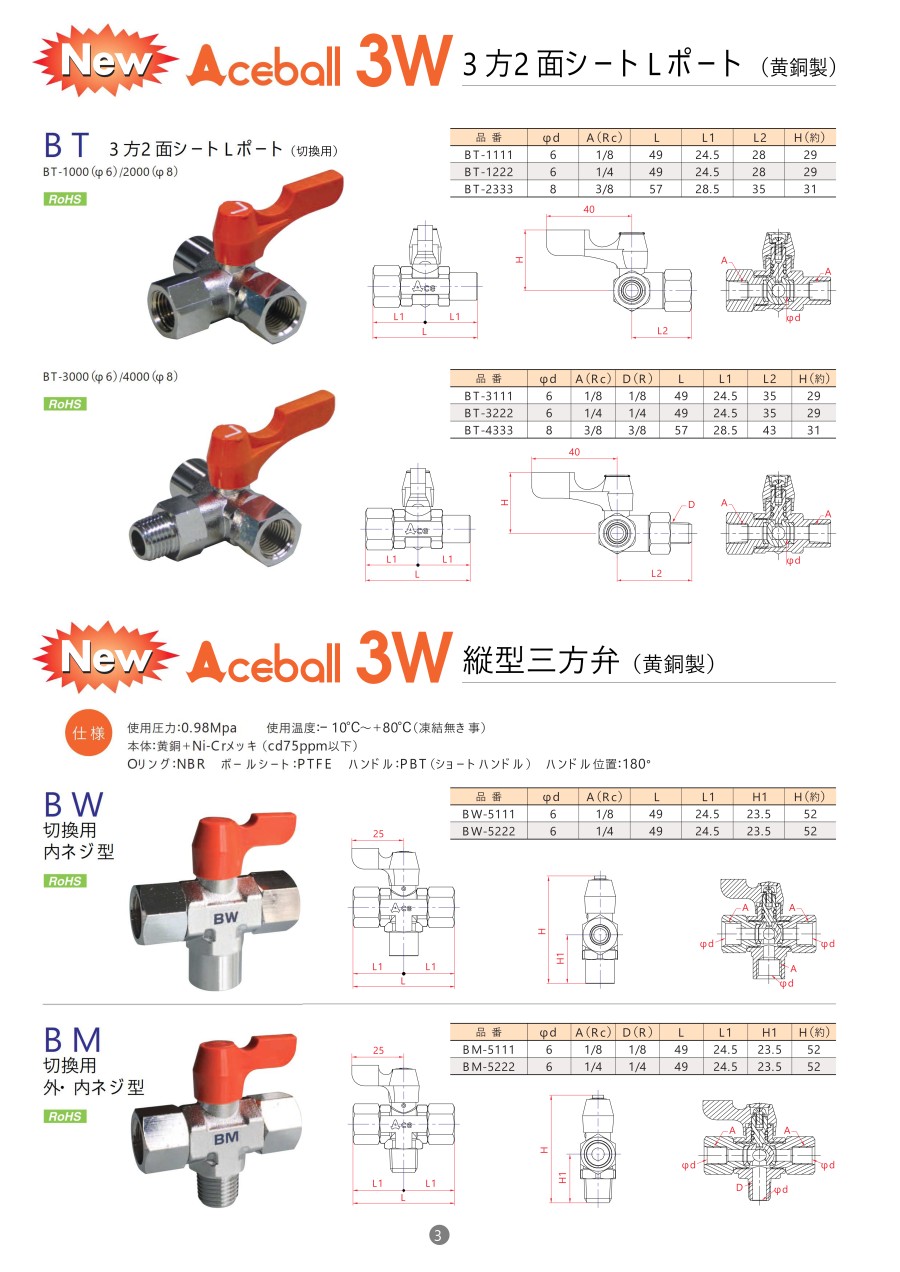

カタログ
商品担当おすすめ
黄銅製 エースボール3W 3方2面シートLポート（切替用）のレビュー
水管
4
4.02020/03/12
納期は多少時間がかかる。
使用感は非常によく耐久性も問題ないです。
0人が参考にしています。
検査装置の部品として
5
5.02019/08/08
今回設計・製作した検査装置のエアー・水の供給ラインにエースボールを使用しました。エースボールはコンパクトなので装置全体を...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q真空での使用は可能ですか？
A
真空用として製造していない為、推奨しておりません。
