1段表示実用型 PID制御温度調節器 TCシリーズ
- 通常単価(税別)
- 4,812円～9,870円
- 税込単価
- 5,293円～10,857円
【特長】・新開発PID制御アルゴリズム採用及び100msの高速サンプリングによ...
詳細情報を確認する- 入力方式
- 熱電対 / 測温抵抗体
- 入力点数 (ヶ)
- 1
- 故障検出機能
- センサ断線
- 取得規格
- UL / CE
- 表示桁数
- 4
- 電源電圧
- 100-240VAC 50/60Hz
- 入力センサ
- DPt100Ω・Cu500Ω/K（CA）・J（IC）・L（IC）
商品情報
外形図
・TC4S
・TC4SP
・TC4Y
・TC4W
・TC4H
・TC4L
・TC4M
・パネル加工寸法
製品仕様
| 型番 | TC4S | TC4SP | TC4Y | TC4M | TC4W | TC4H | TC4L | |
|---|---|---|---|---|---|---|---|---|
| 電源電圧 | AC電圧型 | 100-240VAC 50／60Hz | ||||||
| AC／DC電圧型 | 24VAC 50／60Hz、24-48VDC | |||||||
| 許容電圧変動範囲 | 電源電圧の90～110% | |||||||
| 消費電力 | AC電圧型 | 5VA以下（100-240VAC 50／60Hz） | ||||||
| AC／DC電圧型 | 5VA以下（24VAC 50／60Hz）、3W以下（24-48VDC） | |||||||
| 表示方式 | 7セグメント（赤色）、以外の表示部（緑色、黄色、赤色）LED方式 | |||||||
| 文字サイズ（W×H） | 7.0×15.0mm | 7.4×15.0mm | 9.5×20.0mm | 9.5×20.0mm | 7.0×14.6mm | 11.0×22.0mm | ||
| 入力仕様 | 測温抵抗体 | DPt100Ω、Cu50Ω（許容線路抵抗：線当たり5Ω以下） | ||||||
| 熱電対 | K（CA）、J（IC）、L（IC） | |||||||
| 表示精度※1 | 測温抵抗体 | ・常温（23℃±5℃）区間：（PVの±0.5%または±1℃の中で大きい方）±1digit ・常温以外の区間：（PVの±0.5%または±2℃の中で大きい方）±1digit ※TC4SPは精度基準に±1℃を加える | ||||||
| 熱電対 | ||||||||
| 制御出力 | リレー | 250VAC 3A 1a | ||||||
| SSR | 12VDC±2V 20mA以下 | |||||||
| 警報出力 | AL1、AL2リレー：250VAC 1A 1a（TC4SP、TC4YはAL1のみ） | |||||||
| 制御方式 | ON／OFF制御、P、PI、PD、PID制御 | |||||||
| 調節感度 | 1～100℃／°F（0.1～50.0℃／°F）可変 | |||||||
| 比例帯幅（P） | 0.1～999.9℃／°F | |||||||
| 積分時間（I） | 0～9,999秒 | |||||||
| 微分時間（D） | 0～9,999秒 | |||||||
| 制御周期（T） | 0.5～120.0秒 | |||||||
| 手動リセット値 | 0.0～100.0% | |||||||
| サンプリング周期 | 100ms | |||||||
| 耐電圧 | AC電圧型 | 2,000VAC 50／60Hz 1分間（入力端子と電源端子間） | ||||||
| AC／DC電圧型 | 1,000VAC 50／60Hz 1分間（入力端子と電源端子間） | |||||||
| 耐振動 | 5～55Hz（周期1分間）複振幅0.75mm X、Y、Z 各方向 2時間 | |||||||
| リレー寿命 | 機械的 | OUT：500万回以上、AL1/2：500万回以上 | ||||||
| 電気的 | OUT：20万回以上（250VAC 3A 抵抗負荷）、AL1/2：30万回以上（250VAC 1A 抵抗負荷） | |||||||
| 絶縁抵抗 | 100MΩ以上（500VDCメガ） | |||||||
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ（パルス幅1μs）±2kV R相、S相 | |||||||
| 停電補償 | 約10年（不揮発性半導体メモリ方式） | |||||||
| 耐環境性 | 使用周囲温度 | -10～50℃、保存時：-20℃～60℃ | ||||||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | |||||||
| 絶縁形態 | 二重絶縁または強化絶縁（記号： 、測定入力部と電源部間の耐電圧：AC電圧型：2kV、AC／DC 電圧型：1kV） | |||||||
| 獲得規格 | UL / CE（AC／DC電圧型は除く） | |||||||
| 重量※2 | 約141g （約94g） | 約123g （約76g） | 約174g （約85g） | 約204g （約133g） | 約194g （約122g） | 約194g （約122g） | 約254g （約155g） | |
※1：熱電対 L（IC）、測温抵抗体 Cu50Ω
- 常温（23℃±5℃）区間：（PVの±0.5%または±2℃の中で大きい方）±1digit
- 常温以外の区間：（PVの±0.5%または±3℃の中で大きい方）±1digit
ただし、TC4SPは精度基準に±1℃を加えます。
※2：梱包状態の重量であり、カッコ内の重量は本体のみの重量です。
※耐環境性の使用条件は氷結または結露しない状態です。
詳細情報
基本情報
【特長】
・新開発PID制御アルゴリズム採用及び100msの高速サンプリングによる理想的な温度制御を実現。
・リレー出力とSSR駆動出力を同時内蔵：SSR駆動出力を用いた位相制御、サイクル制御可能（SSRP機能）。
・大型表示部採用による視認性向上。
・コンパクト設計による省スペースを実現：従来品比最大38%カット（奥行き基準）。
・設定温度（SV）比現在温度（PV）の偏差表示機能を搭載。

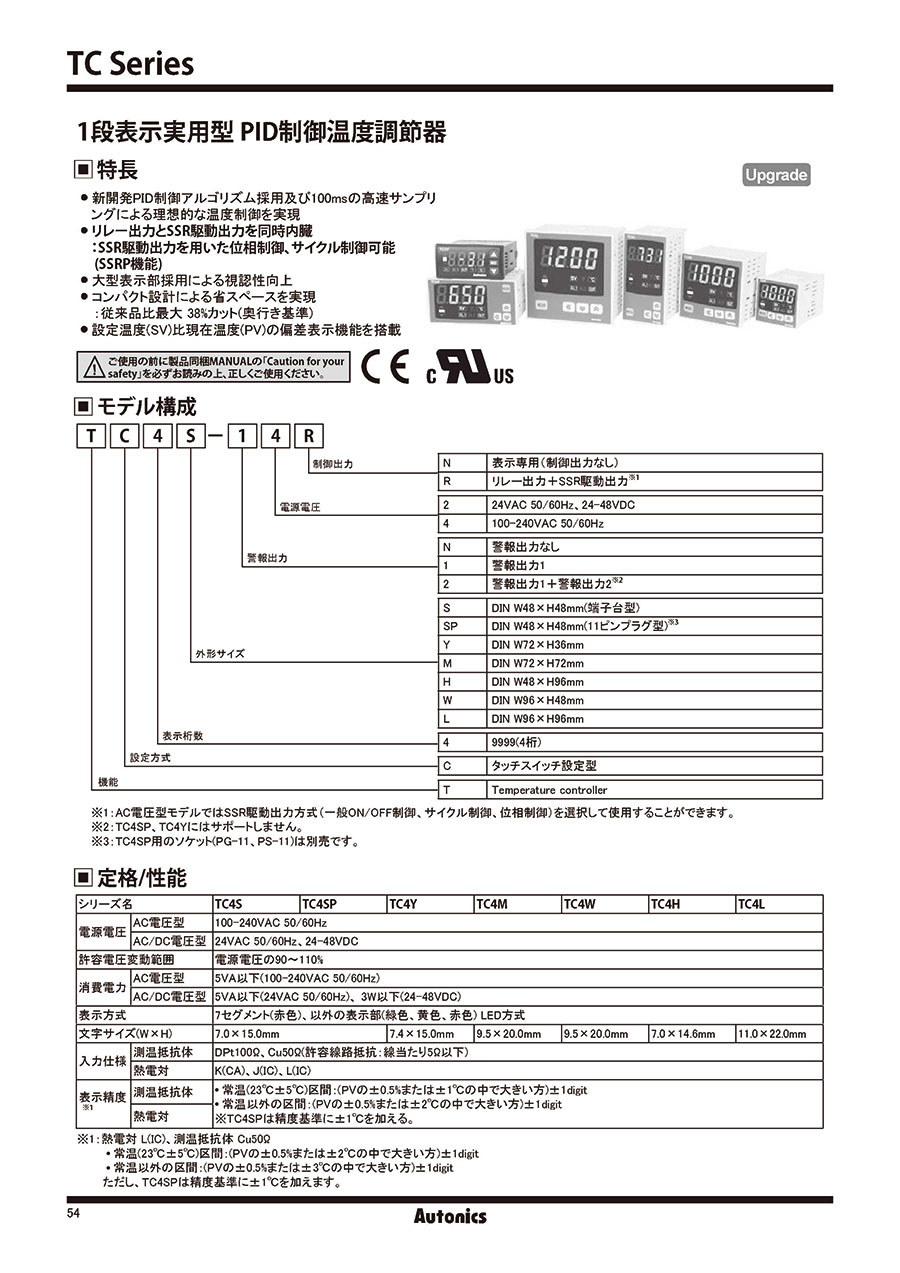

カタログ
