デジタルスイッチ設定型 温度調節器 T3シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
T3S-B4SK4C-Nの仕様・寸法情報
制御方式
ON/OFF制御 / P制御
入力方式
熱電対
入力点数(ヶ)
1
制御点数(ヶ)
1
制御出力
電圧パルス
故障検出機能
センサ断線
表示桁数
3
外形サイズ
W48×H48mm
電源電圧
100-240VAC 50/60Hz
入力センサ
K（CA）
温度範囲(℃)
0～399
温度単位
摂氏
商品情報
外形図
単位：mm
・T3S
・T3H
・パネル加工寸法
単位：mm
T3S
T3H
製品仕様
・センサ別の温度範囲
| 型番 | T3S | T3H | |
|---|---|---|---|
| 電源電圧 | 100-240VAC 50／60Hz | 110／220VAC 50／60Hz | |
| 許容電圧変動範囲 | 電源電圧の90～110% | ||
| 消費電力 | 5VA以下 | 3VA以下 | |
| 表示方式 | 7セグメント（赤色）LED方式 | ||
| 文字サイズ（W×H） | 4.0×8.0mm | 6.0×10.0mm | |
| 表示精度 | F.S.±1% rdg±1digit | F.S.±0.5% rdg±1digit | |
| 設定方法 | デジタル設定 | ||
| 設定精度 | F.S.±1% | F.S.±0.5% | |
| 入力センサ | 熱電対（T.C）：K（CA）、J（IC）、R（PR）／測温抵抗体（RTD）：DPt100Ω ※T3S、T3HはR（PR）を除く。 | ||
| 入力線路抵抗 | 熱電対（T.C）：100Ω以下／測温抵抗体（RTD）：許容線路抵抗線当たり5Ω以下 | ||
| 制御方式 | ON／OFF制御 | 調節感度：F.S.0.5%±0.2%固定 | 調節感度：F.S.0.2～3%可変 |
| P制御 | 比例帯幅：F.S.±3%固定 比例周期：20秒固定 | 比例帯幅：F.S.1～10%可変 比例周期：20秒固定 | |
| RESET VR調節範囲 | F.S.±3%可変（制御偏差候補） | ||
| 制御出力 | ・リレー出力：250VAC 2A 1c ・SSR駆動出力：12VDC±3V 20mA以下 ・電流出力：DC4-20mA（負荷抵抗600Ω以下） | ・リレー出力：250VAC 3A 1c ・SSR駆動出力：24VDC±3V 20mA以下 ・電流出力：DC4-20mA（負荷抵抗600Ω以下） | |
| 自己診断 | バーンアウト回路内蔵（センサ断線時出力遮断） | ||
| 絶縁抵抗 | 100MΩ以上（500VDCメガ） | ||
| 耐電圧 | 2,000VAC 50／60Hzにて1分間 | ||
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ（パルス幅 1μs）±1kV | ||
| 振動 | 耐振動 | 10～55Hz（周期1分間）複振幅0.75mmX、Y、Z各方向 1時間 | |
| 誤動作 | 10～55Hz（周期1分間）複振幅0.5mmX、Y、Z各方向 10分間 | ||
| 衝撃 | 耐衝撃 | 300m/s2（約30G）X、Y、Z各方向 3回 | |
| 誤動作 | 100m/s2（約10G）X、Y、Z各方向 3回 | ||
| リレー寿命 | メイン出力 | 1,000万回以上 | |
| 補助出力 | 10万回以上（250VAC 3A 抵抗負荷） | ||
| 耐環境性 | 使用周囲温度 | -10～+50℃、保存時：-25～65℃ | |
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | ||
| 重量 | 約196g | 約496g | |
※フルスケール（F.S.）はセンサ別の測定温度範囲と同じです。
例）測定温度範囲が-99.9～+199.9℃の場合は、フルスケールは”299.8”となります。
※耐環境性の使用条件は氷結または結露しない状態です。
※重量は梱包を含めていません。

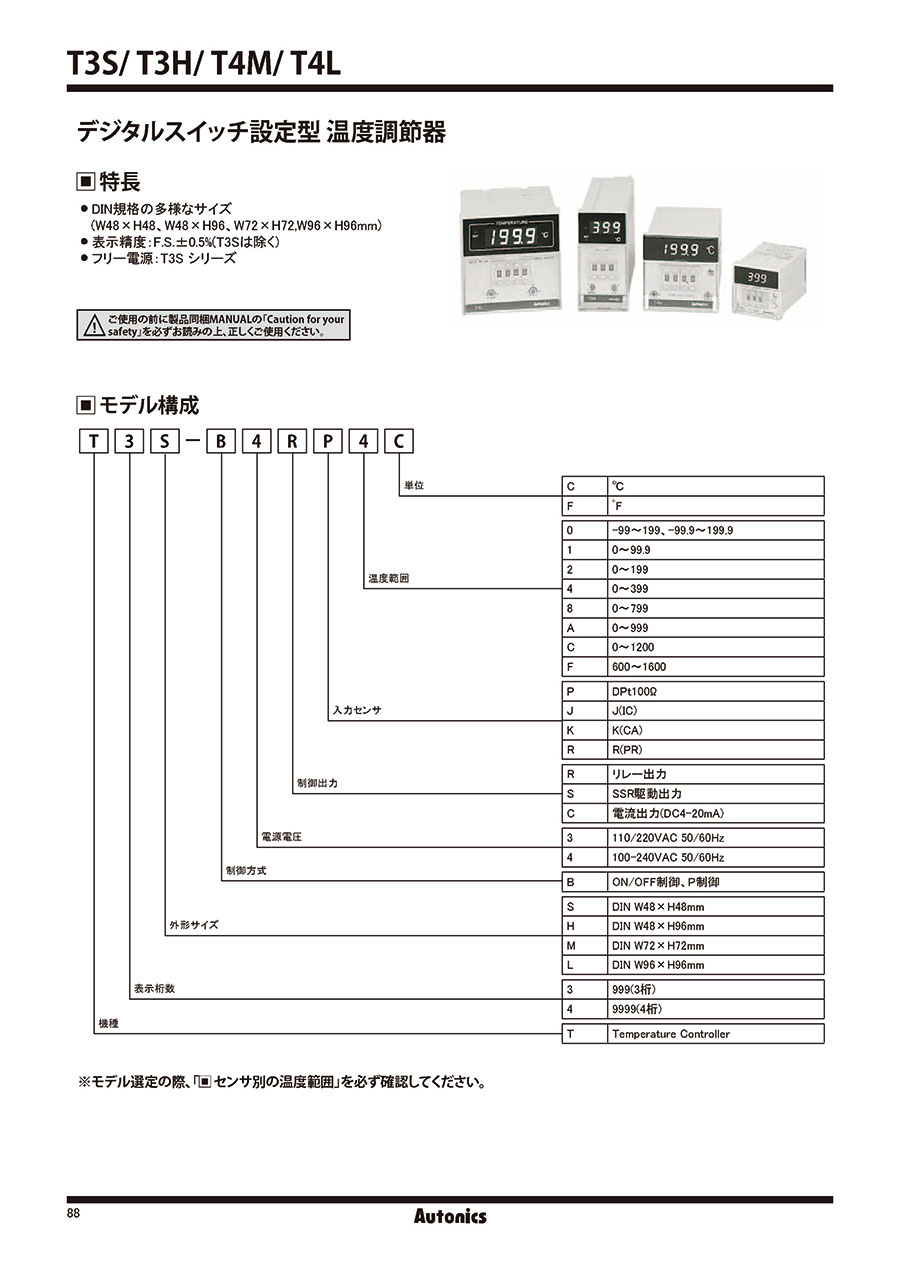

カタログ
