ＭＩＫＡＬＯＲ

ASFA-S アスファ・エスW4シリーズ

ASFA-S アスファ・エスW4シリーズ

カタログ |

0

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 418円～856円

税込単価: 460円～942円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUPRA W2シリーズセミステンレス

ＭＩＫＡＬＯＲ

SUPRA W2シリーズセミステンレス

通常価格(税別)： 515円 (税込価格：567円)

通常出荷日：在庫品1日目

【特長】・Non-Perforated（バンド溝からの突出防止）設計です。・R...

詳細情報を確認する

種類
バンド長さ固定
材質
ステンレス
ボルト材質
ステンレス

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ASFA-S アスファ・エスW4シリーズ外形図

製品仕様

圧力：中圧
板幅：12.2mm
DIN規格

材質

（1）バンド：ステンレススチール（AISI304）
（2）ハウジング：ステンレススチール（AISI304）
（3）ボルト：ステンレススチール（AISI304）

製品仕様

型番	適用範囲（mm） φD	推奨締付トルク（N・m）
W4S-40	25～40	5.6
W4S-50	32～50	6.5
W4S-60	40～60	6.5
W4S-70	50～70	7.0
W4S-100	80～100
W4S-110	90～110
W4S-120	100～120
W4S-130	110～130
W4S-140	120～140
W4S-150	130～150

推奨締付トルクは、あくまでも目安であり保証するものではありません。
ご使用の際には、事前にテストして締付トルクをお決めください。

型番リスト

表示件数

型番

ホース外径締付範囲(Min)

(mm)

ホース外径締付範囲(Max)

(mm)

推奨締付トルク

(N・m)

RoHS?

最小発注数量

25	40	5.6	10	10個
32	50	6.5	10	10個
40	60	6.5	10	10個
50	70	7.0	10	10個
80	100	7.0	10	10個
90	110	7.0	10	10個
100	120	7.0	10	10個
110	130	7.0	10	10個
120	140	7.0	10	10個
130	150	7.0	10	10個

通常単価(税別) (税込単価)	通常出荷日

418円 ( 460円 )	6日目
441円 ( 485円 )	6日目
467円 ( 514円 )	6日目
610円 ( 671円 )	6日目
729円 ( 802円 )	6日目
757円 ( 833円 )	6日目
796円 ( 876円 )	6日目
803円 ( 883円 )	6日目
807円 ( 888円 )	6日目
856円 ( 942円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・Non-Perforated（バンド溝からの突出防止）設計です。
・Rolled-Edge（バンド両端のR加工）設計により、ホースへの損傷を防止します。
・製品は、ドイツ工業規格DIN3017に基づいています。

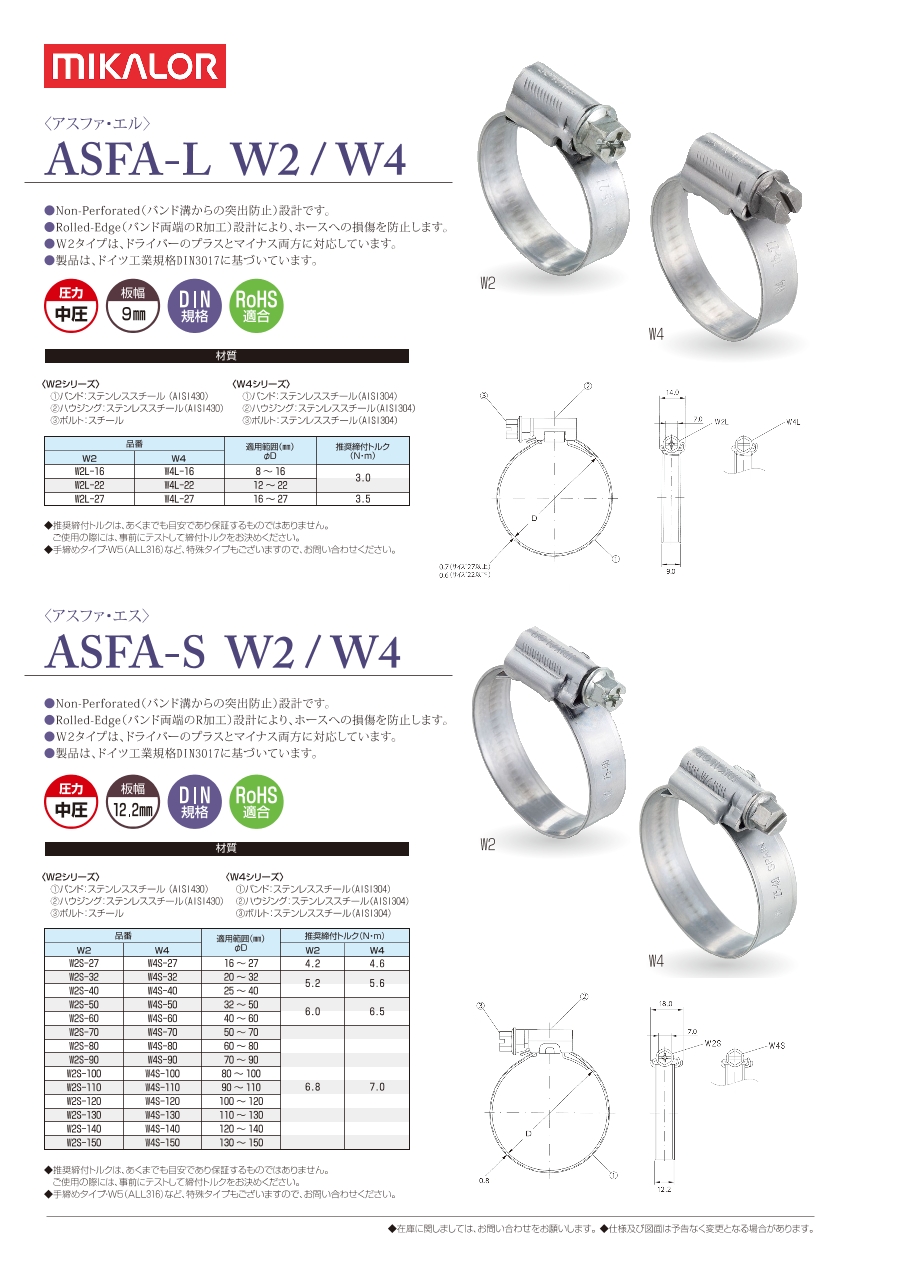

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
