ミニフリーマウントシリンダ MUシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
4方向からの取付可能な小型シリンダ。【特長】・JIS標準。・複数のシリンダを並...
詳細情報を確認する商品情報
ミニフリーマウントシリンダ MUシリーズの仕様

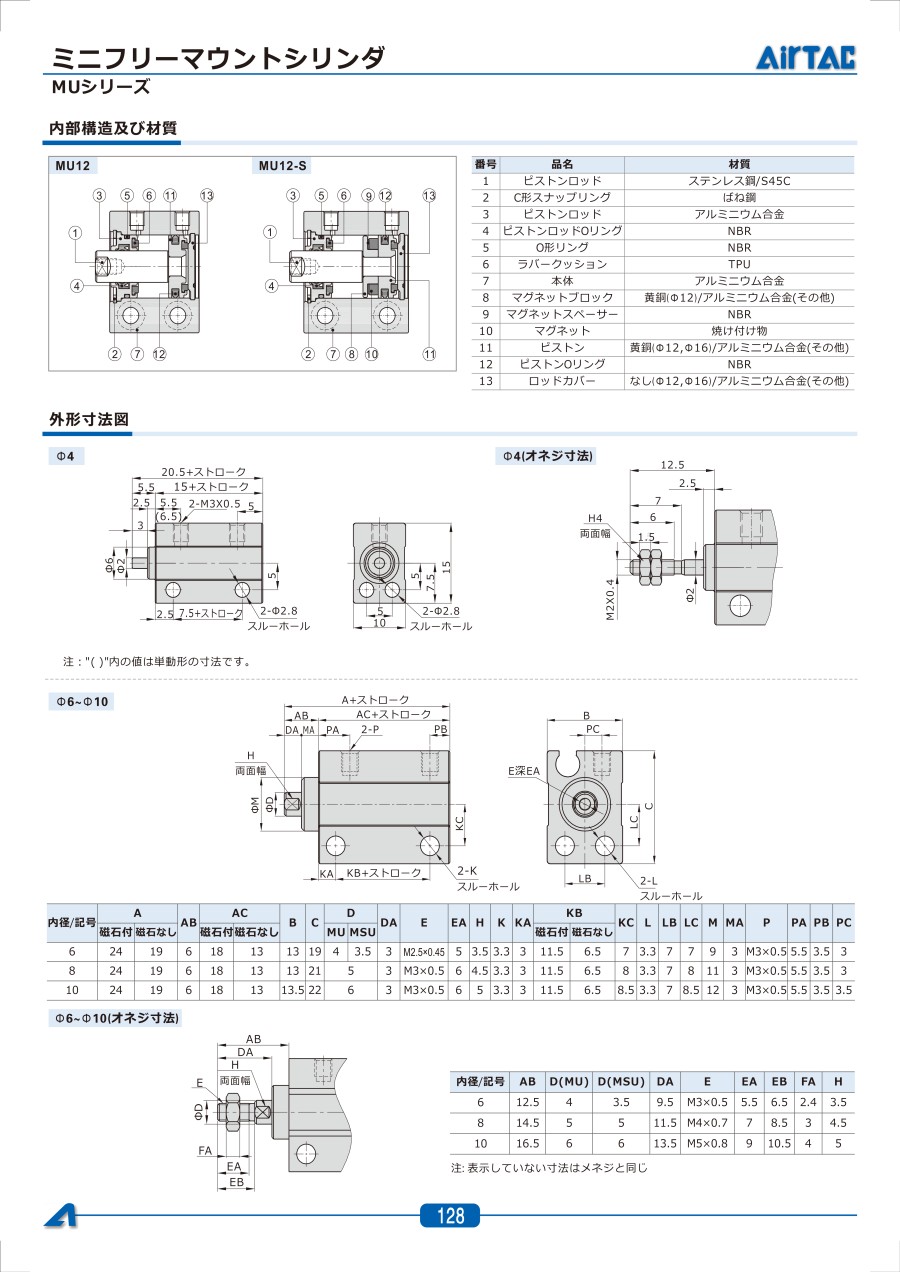

ミニフリーマウントシリンダ MUシリーズ イメージ
| 内径（mm） | 6 | 8 | 10 | |
|---|---|---|---|---|
| 作動方式 | MU：複動形 MSU：単動押出し形 | |||
| 使用流体 | 空気（40μm以上のフィルターにて濾過した空気をご使用下さい） | |||
| 使用圧カ範囲 | 複動形 | 0.15～0.7MPa（22～100psi） | 0.1～0.7MPa（14～100psi） | |
| 単動形 | 0.3～0.7MPa（44～100psi） | 0.2～0.7MPa（29～100psi） | ||
| 保証耐圧カ | 1.05MPa（150psi） | |||
| 周囲及び使用流体温度 | -20～80℃ | |||
| 使用ピストン速度 | 複動形：30～500mm/s 単動形：50～500mm/s | |||
| ストローク長さの許容差 | 0～+1.0 | |||
| クッション | 無し | |||
| 配管接続ロ径 | M3×0.5 | |||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
4方向からの取付可能な小型シリンダ。
【特長】
・JIS標準。
・複数のシリンダを並列に固定することができるので、設置スペースが小さくてすむ。
・本体に、センサースイッチ取付用の溝があるため、センサースイッチの取付が簡単。
・薄型シリンダと同等の推力があるが、さらに小型のため、薄型シリンダが設置できない場所にも設置可能。
・シリンダの先端にガイドボスがあるので、正確に取付・定位できる。
・内径の精密加工後に硬質酸化処理をするので、耐摩損、耐久性が優れている。
・位置検知機能を持つ磁石付形を選択できる。
ピストンは異形双方向密封方式を採用しているので、コンパクトな構造でオイルを保存する機能がある。
【用途】
・スペースが狭いところへの設置を考えている場合や何連か並列に並べて使用する。
