ユニカ

ルーティアンカー（ステンレス） SCタイプ芯棒打込み式【1～50個入り】

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 2,869円～12,899円

税込単価: 3,156円～14,189円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ユニカ

芯棒打込み式アンカールーティアンカースチール製三価クロメート仕上げ

4.5

通常価格(税別)： 111円 (税込価格：122円)

通常出荷日：1 日目

【ブランド】ユニカ【ねじの呼び】M6,M8,M10,M12,M16,M20【材...

詳細情報を確認する

本体材質
ステンレス
種類
アンカーボルト
販売単位
箱・パック
表面処理
パシベート処理

ご注意

【取り扱い終了品】メーカー製造終了品ではなくミスミ取り扱い終了となります。
This product will be discontinued. Not the manufacturer, Misumi will discontinued the product.

未確定：候補が3型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

SC-1215

SC-810

SC-890

ねじ径（M）

全長

(mm)

ねじ種

ねじ長さ

(mm)

ねじ径（インチ）

最大使用厚

(mm)

トラスココード

JANコード

引張最大荷重

(kN)

下穴径

(mm)

埋込深さ

(mm)

内容量

RoHS?

最小発注数量

12	150	M	50	-	88	491-2373	4989270710245	21.4	12.7	45	30本	10	1個
8	100	M	35	-	55	491-2471	4989270710115	9.6	8.5	35	50本	10	1パック 50個入り
8	90	M	25	-	45	491-2497	4989270710108	9.6	8.5	35	50本	10	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

2,869円 ( 3,156円 )	1日目
12,899円 ( 14,189円 )	4日目
10,977円 ( 12,075円 )	4日目

基本情報

【ブランド】ユニカ
【ねじの呼び】
M6,M8,M10,M12,M16,M20
【材質】
ステンレス

ピンを見るだけで、確実打ち込みが可能なアンカーボルト。
【特長】
・ピンを打ち込むだけの簡単作業、確実施行
・ピンを見るだけで、確実に打込み完了の確認が可能
・ネジ径とアンカー本体の径が同じなため、器材の上から穴あけ、ガタツキのないアンカー施行が可能
・SCタイプはさびに強いオールステンレス製。湿気の多い場所でも幅広く活躍
【用途】
・建築工事・電気工事・衛生工事・冷暖房工事・看板取付工事・椅子取付工事、機械設置工事等のあらゆる器具の取付に適しています

ご注意

【取り扱い終了品】メーカー製造終了品ではなくミスミ取り扱い終了となります。
This product will be discontinued. Not the manufacturer, Misumi will discontinued the product.

商品情報

外形図

構造

構造図

ピン（芯棒）:ピンの打ち込みにより開脚状態を確認。
雄ねじ:ミリ・インチねじ。
ナット・ワッシャー:埋め込みの調整役。
特殊鋼材:ねじ径と同じ径、堅牢なメッキ処理。
ヒダ:摩擦抵抗を増すヒダ。

寸法

SCタイプ・Ｍねじ(ステンレス) FC＝27N/mm²
品番	ねじ径 (外径)	全長 (mm)	ねじ長 (mm)	最大使用厚 (mm)	穿孔条件(mm)		埋込み深さ (mm)	最大引抜強度 (kN)
品番	ねじ径 (外径)	全長 (mm)	ねじ長 (mm)	最大使用厚 (mm)	下穴径	下穴深さ	埋込み深さ (mm)	最大引抜強度 (kN)
SC-645	M6	45	15	5	6.4	35以上	30	5.3
SC-660	M6	60	20	20	6.4	35以上	30	5.3
SC-840	M8	40	15	5	8.5	30以上	25	7.5
SC-850※		50	20	5		40以上	35	9.6
SC-860		60	20	15
SC-870※		70	25	25
SC-890※		90	25	45
SC-810		100	35	55
SC-1050	M10	50	20	5	10.5	35以上	30	13.1
SC-1060※		60	25	5		45以上	40	15.2
SC-1070		70	25	15
SC-1080※		80	25	25
SC-1090※		90	30	35
SC-1010※		100	30	45
SC-1012※		120	30	65
SC-1015		150	40	95
SC-1260	M12	60	25	8	12.7	42以上	35	14.9
SC-1270※		70	25	8		52以上	45	21.4
SC-1280		80	25	18
SC-1290※		90	30	28
SC-1210※		100	30	38
SC-1212※		120	50	58
SC-1215※		150	50	88
SC-1680	M16	80	30	8	17.0	60以上	50	32.1
SC-1610※		100	40	18		70以上	60	34.0
SC-1612※		120	40	38
SC-1615※		150	40	68
SC-1619※		190	50	108
SC-2013※	M20	130	50	25	21.5	95以上	80	54.1
SC-2015※		150	50	45
SC-2019※		190	50	85

SCタイプ・Ｗねじ(ステンレス) FC＝27N/mm²
品番	ねじ径 (外径)	全長 (mm)	ねじ長 (mm)	最大使用厚 (mm)	穿孔条件(mm)		埋込み深さ (mm)	最大引抜強度 (kN)
品番	ねじ径 (外径)	全長 (mm)	ねじ長 (mm)	最大使用厚 (mm)	下穴径	下穴深さ	埋込み深さ (mm)	最大引抜強度 (kN)
SC-3060※	W3/8	60	25	5	10.0	45以上	40	17.5
SC-4070	W1/2	70	25	8	13.5	52以上	45	19.6

※ JCAA認証製品

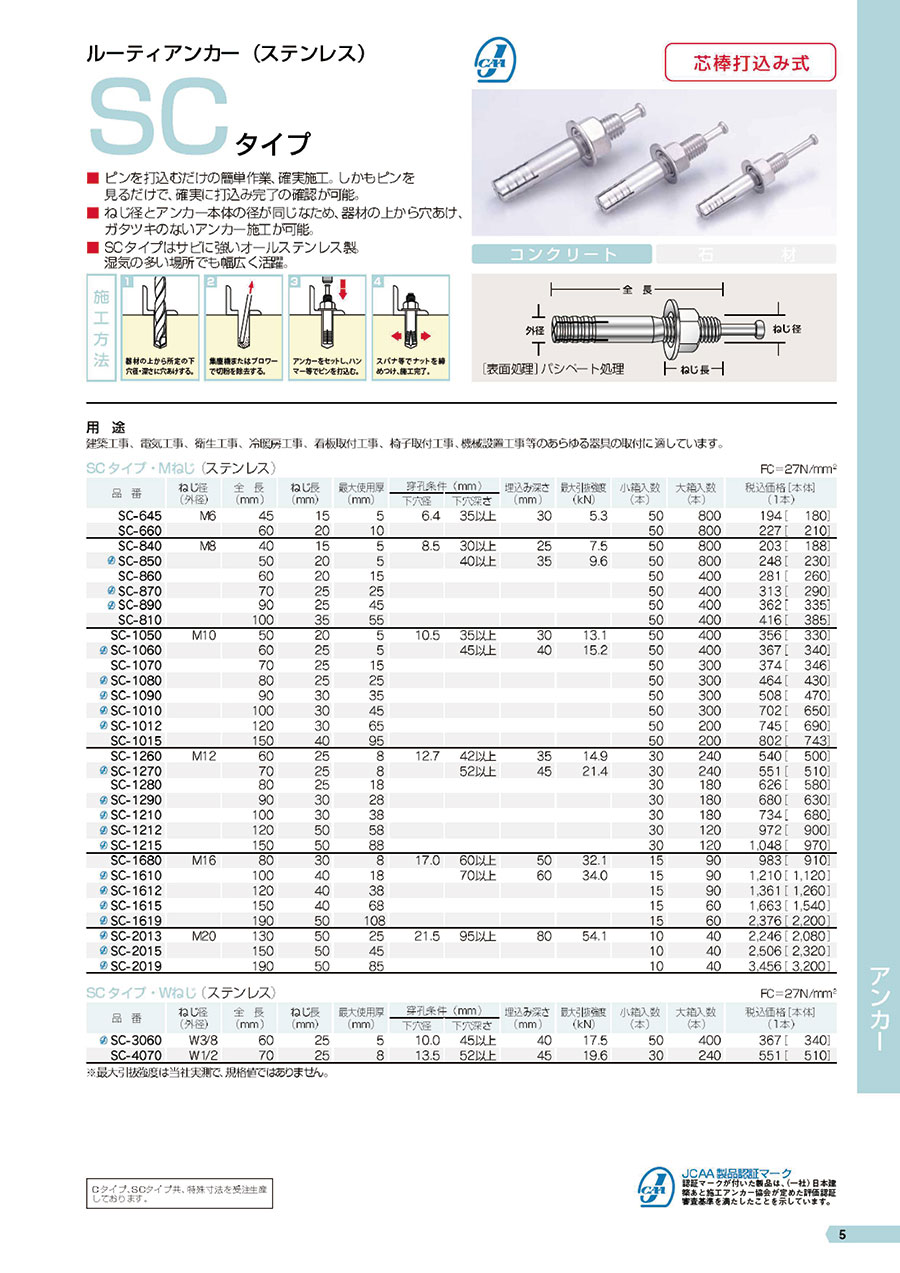

カタログ

カタログ (見開き版)

商品担当おすすめ

サンコーテクノ
芯棒打込み式アンカーオールアンカー ABAAC
サンコーテクノ
グリップアンカー（GAタイプ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
