防振ゴム ステッピングモーターマウント

防振ゴム ステッピングモーターマウント
通常単価(税別)
974円～1,286円
税込単価
1,071円～1,415円
通常出荷日：在庫品1日目～7日目一部当日出荷可能

【特長】・主流のステッピングモータに合わせたマウントを用意しております。・また、モータとマウントの位置...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

防振ゴム（グロメット）

NOK

防振ゴム（グロメット）
通常価格(税別)： 378円 (税込価格：416円)

通常出荷日：在庫品1日目

よく一緒に見られています

防振ゴム S型マウント

NOK

防振ゴム S型マウント
通常価格(税別)： 614円 (税込価格：675円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

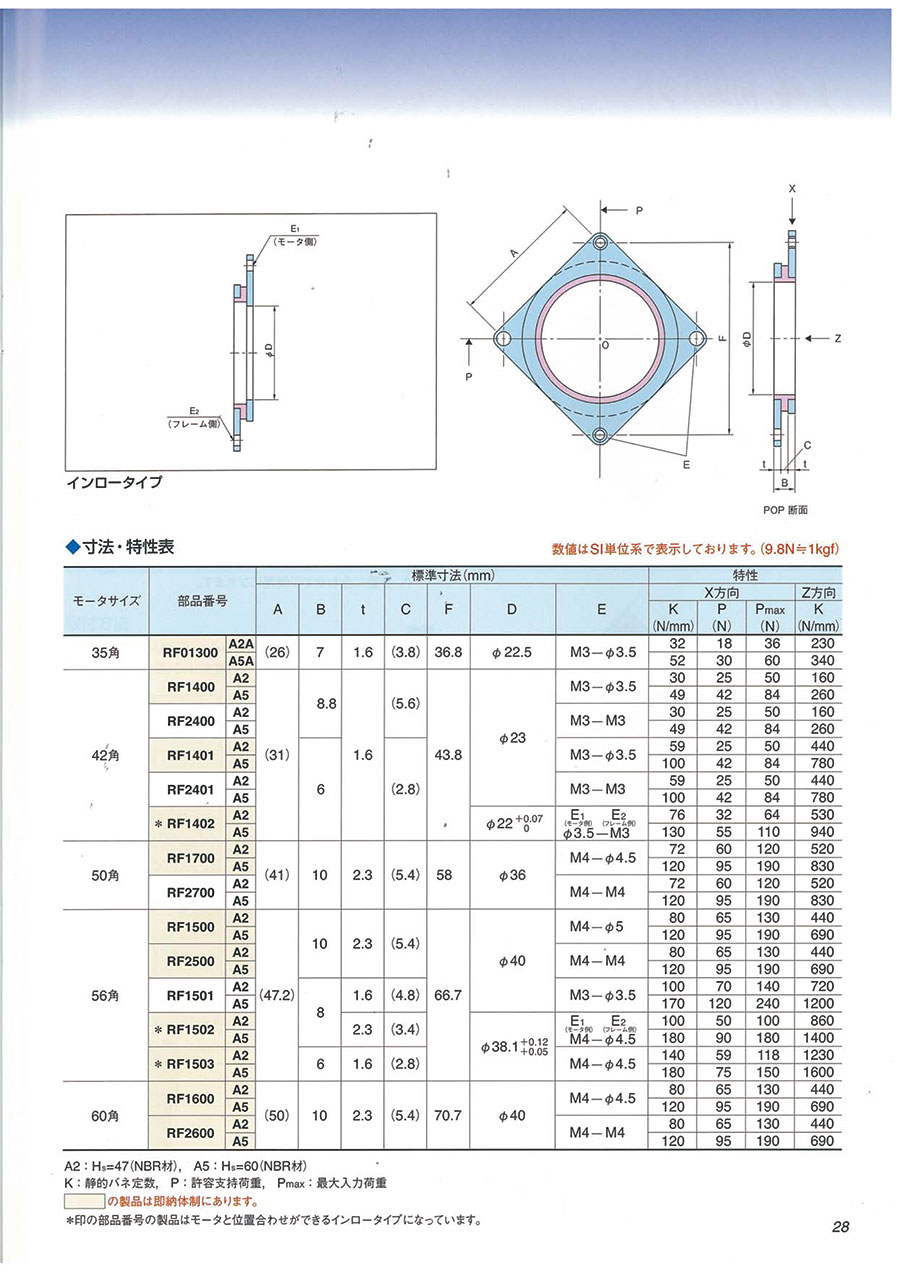

外形図

防振ゴム ステッピングモーターマウント 外形図

規格表

防振ゴム ステッピングモーターマウント 規格表

A2：Hs=47（NBR材）、A5：Hs=60（NBR材）
K：静的バネ定数、P：許容支持荷重、Pmax：最大入力荷重

数値はSI単位系で表示しております。（9.8N≒1kgf）

※印の部品番号の製品はモータと位置合わせができるインロータイプになっています。

選定サポート情報

防振ゴム ステッピングモーターマウント 選定サポート情報

型番リスト

表示件数
  • 1
    • 型番
    RF1401A5
    RF1402A2
    RF1402A5
    RF1500A5
    RF1503A2

    高さH・厚さT

    (mm)

    ばね定数

    (N/mm)

    硬度

    (ショアA)

    最大許容荷重

    (N)

    詳細タイプ

    内径

    (mm)

    寸法A

    (mm)

    モーターサイズ

    		最小発注数量
    6
    100
    60
    84
    ノーマルタイプ
    23
    31
    42角
    1個
    6
    76
    47
    64
    インロータイプ
    22
    31
    42角
    4個
    6
    130
    60
    110
    インロータイプ
    22
    31
    42角
    1個
    10
    120
    60
    190
    ノーマルタイプ
    40
    47.2
    56角
    1個
    6
    140
    47
    118
    インロータイプ
    38.1
    47.2
    56角
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    974円
    ( 1,071円 )
    在庫品1日目当日出荷可能
    1,112円
    ( 1,223円 )
    7日目
    1,092円
    ( 1,201円 )
    在庫品1日目当日出荷可能
    1,286円
    ( 1,415円 )
    在庫品1日目当日出荷可能
    1,171円
    ( 1,288円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・主流のステッピングモータに合わせたマウントを用意しております。
    ・また、モータとマウントの位置合わせができるインロータイプもあります。
    ・ステッピングモータ特有の振動を低減することができます。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    防振ゴム ステッピングモーターマウントのレビュー
    3.5平均満足度：3.52件のレビュー
    モーターの防振
    4
    満足度：4.02020/01/21
    非常に優れものです。 ゲイン調整による影響もありますが、騒音（振動）を低減できます。 しかしモーターの固定部に放熱でき...もっと読む
    0人が参考にしています。
    設備品に使用
    3
    満足度：3.02018/10/19
    搬送設備モーター部のステップ振動低減のために使用しています。実際に周囲の環境に対する響きが抑えられるよい商品だと思います...もっと読む
    0人が参考にしています。
    2件全て見る
