最大許容荷重(範囲)(N)
~mm接続ねじ M
~mm高さH・厚さT(mm)
~mm- 20
防振ゴムの種類
~mm- その他
使用特性
最大許容荷重(N)
~mm- 130
詳細タイプ
~mm外径(mm)
~mm- 20
タイプ
~mm出荷日
- すべて
- 5日以内
防振ゴム ストッパー
- 通常単価(税別)
- 1,316円
- 税込単価
- 1,448円
【特長】・接触時の当たりがやわらかく、変位とともにバネ定数が増加しますので、大...
詳細情報を確認する

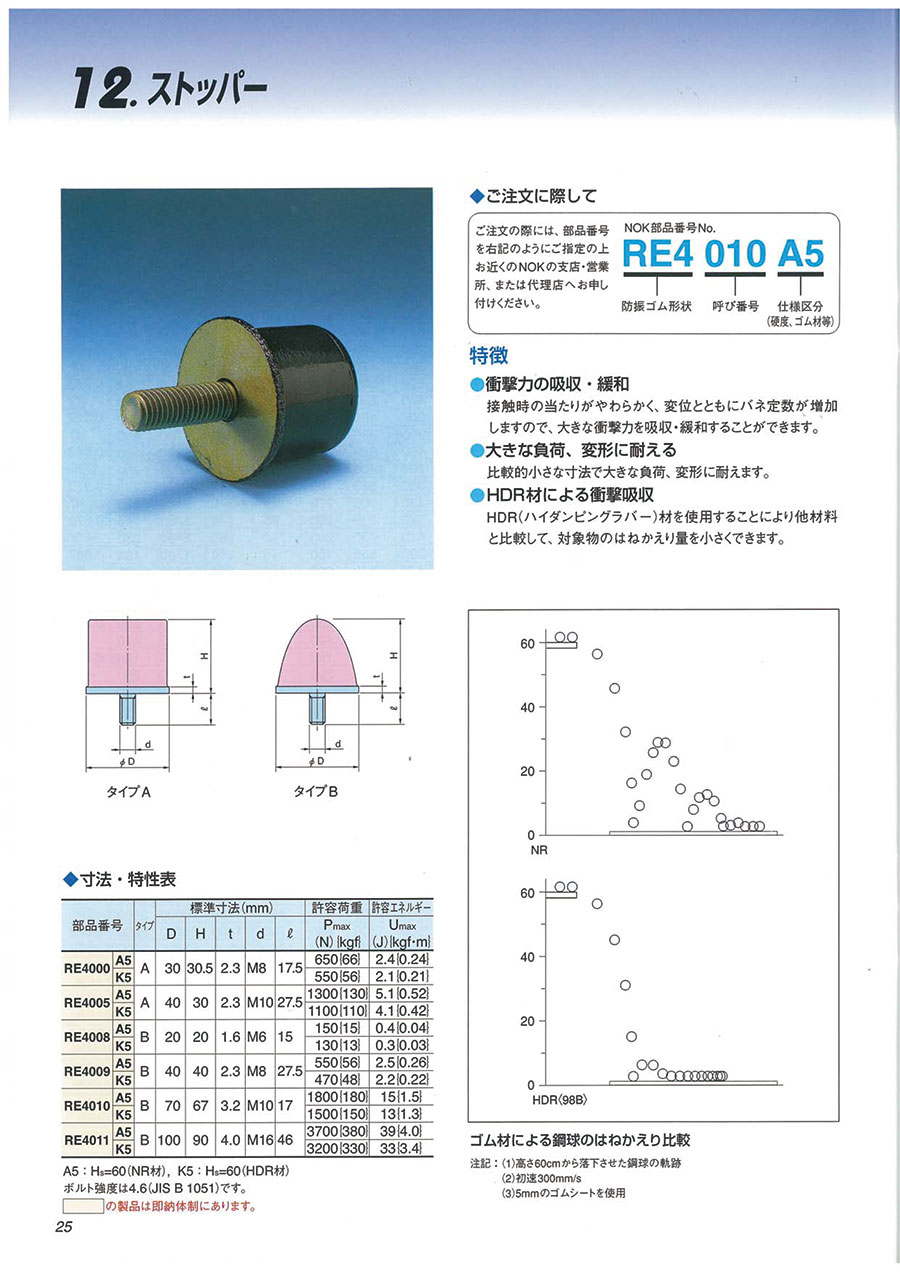

RE4008K5の仕様・寸法情報
商品情報
外形図
タイプA
タイプB
規格表
A5:Hs=60（NR材）, K5:Hs=60（HDR材）
ボルト強度は4.6（JIS B 1051）です。
選定手順・ポイント
衝撃荷重に対するストッパーの選定方法
1.物体の衝突エネルギーを計算します。
（1）自由落下の場合の計算式:E=M×h×g
（2）水平運動の場合の計算式:E=1/2×M×v2
E:衝突エネルギー（J）（9.8J≒1kgf・m）
h:落下高さ（m）
g:重力加速度（9.8m/s2）
M:物体の質量（kg）
v:速度（m/s）
2.上記より算出したエネルギーが許容エネルギーの範囲内（
以内）となるような防振ゴムを選定します。
性質性能情報・試験情報
荷重-たわみ特性
エネルギー-たわみ特性
詳細情報
基本情報
【特長】
・接触時の当たりがやわらかく、変位とともにバネ定数が増加しますので、大きな衝撃力を吸収・緩和することができます。
・比較的な小さな寸法で大きな負荷、変形に耐えます。
・HDR（ハイダンピングラバー）材を使用することにより他材料と比較して、対象物のはねかえり量を小さくできます。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
