メカニカル部品技術窓口
防振ゴム S型マウント
- 通常単価(税別)
- 614円～1,588円
- 税込単価
- 675円～1,747円
【特長】・圧縮方向（Z方向）のバネ定数が大きいため、比較的寸法の小さいサイズの...
詳細情報を確認する未確定：候補が6型番あります。
商品情報

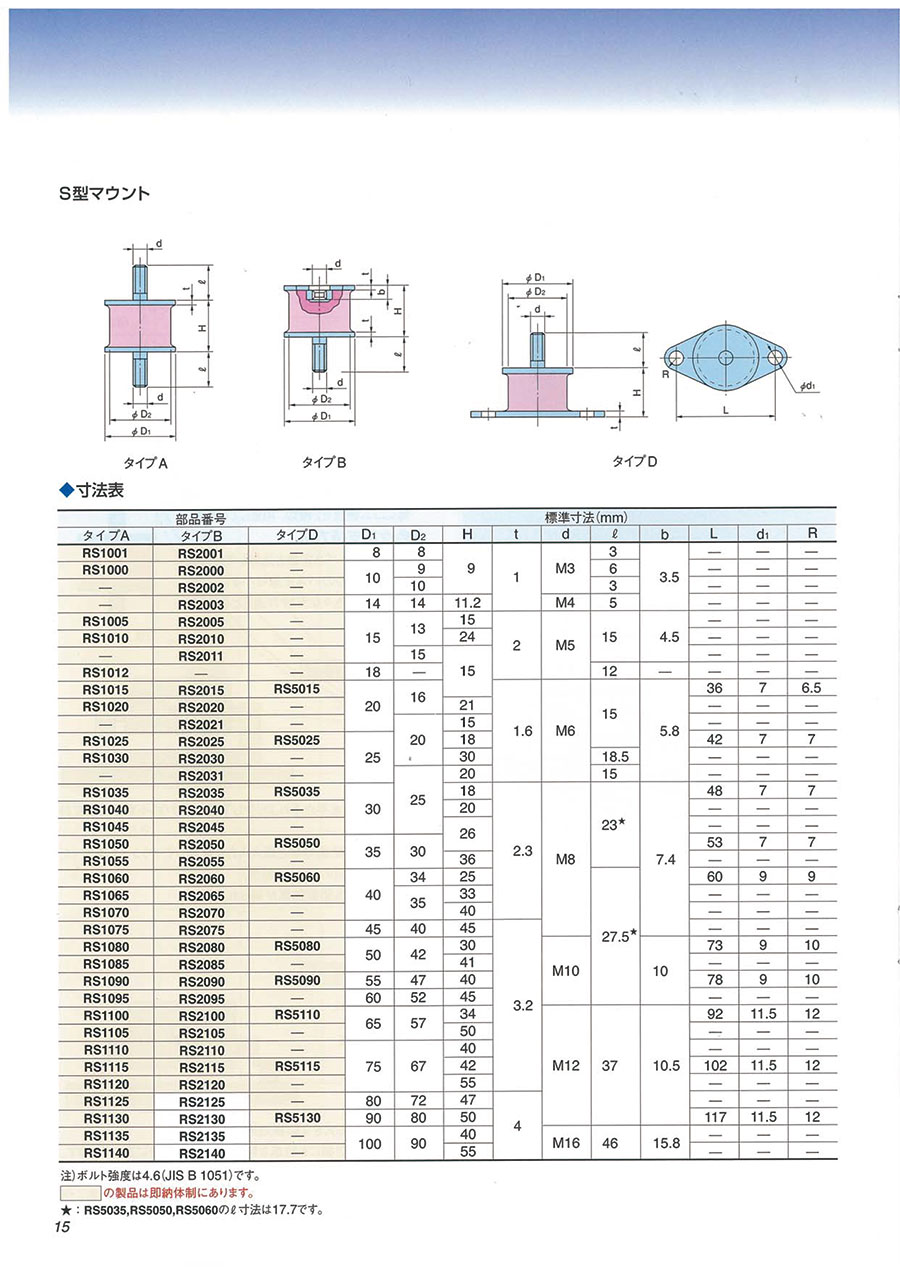

外形図
タイプA
タイプB
タイプD
規格表
注）ボルト強度は4.6（JIS B 1051）です。
商品特長詳細
- 取付スペースが小さい
- 豊富なバリエーション
- 色々な支持方法
圧縮支持
支持物体の下にマウントを設置
- 比較的寸法の小さいサイズのマウントで、重い機器の支持が可能です。
- 上下方向の防振効果と最大入力を考慮してマウントを選定ください。（Z方向のマウント特性）
- 前後、左右方向に大きな防振効果を発揮します。
- 前後、左右の安定性を考慮して取付けてください。
せん断支持
支持物体の側面にマウントを設置
- 重心位置に水平かそれより少し下側に、マウントをせん断支持します。
- 上下方向の防振効果と最大入力を考慮してマウントを選定ください。（X方向のマウント特性）
- 前後方向にも防振効果が得られます。
傾斜支持
支持物体の重心に対してマウントの弾性中心をあわせて設置
- 重心位置にマウントの弾性中心を向けて取付けます。
- 機器の荷重はマウントの圧縮方向とせん断方向の合成で支持されます。
- 前後、回転方向に大きな防振効果を発揮します。
複合支持
せん断による支持と圧縮による支持を組み合わせて設置
- どの方向にも大きな防振効果を発揮します。
- どの方向の防振にも敏感な精密機器等の支持に適しています。
詳細情報
基本情報
【特長】
・圧縮方向（Z方向）のバネ定数が大きいため、比較的寸法の小さいサイズのマウントで、重い機器の支持が可能です。
・サイズのバリエーションが多く、各タイプ毎にゴム硬度を2種類、用意しています。
・圧縮方向のバネ定数と比較してせん断方向（X方向）のバネ定数は小さいので、目的により色々な支持方法をとることができます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
