リニアガイド固定要素 リニアロック LLTA
LLTA1の仕様・寸法情報
種類
ロック・押さえ
材質
スチール
組付高さ T(mm)
1
取付部寸法 D(φ)
5
取付ボルトサイズ
M2
取付ボルト種類
十字穴付さら小ネジ
材質 詳細
鉄系焼結金属（浸炭焼入れ）
表面処理
CZコート
商品情報

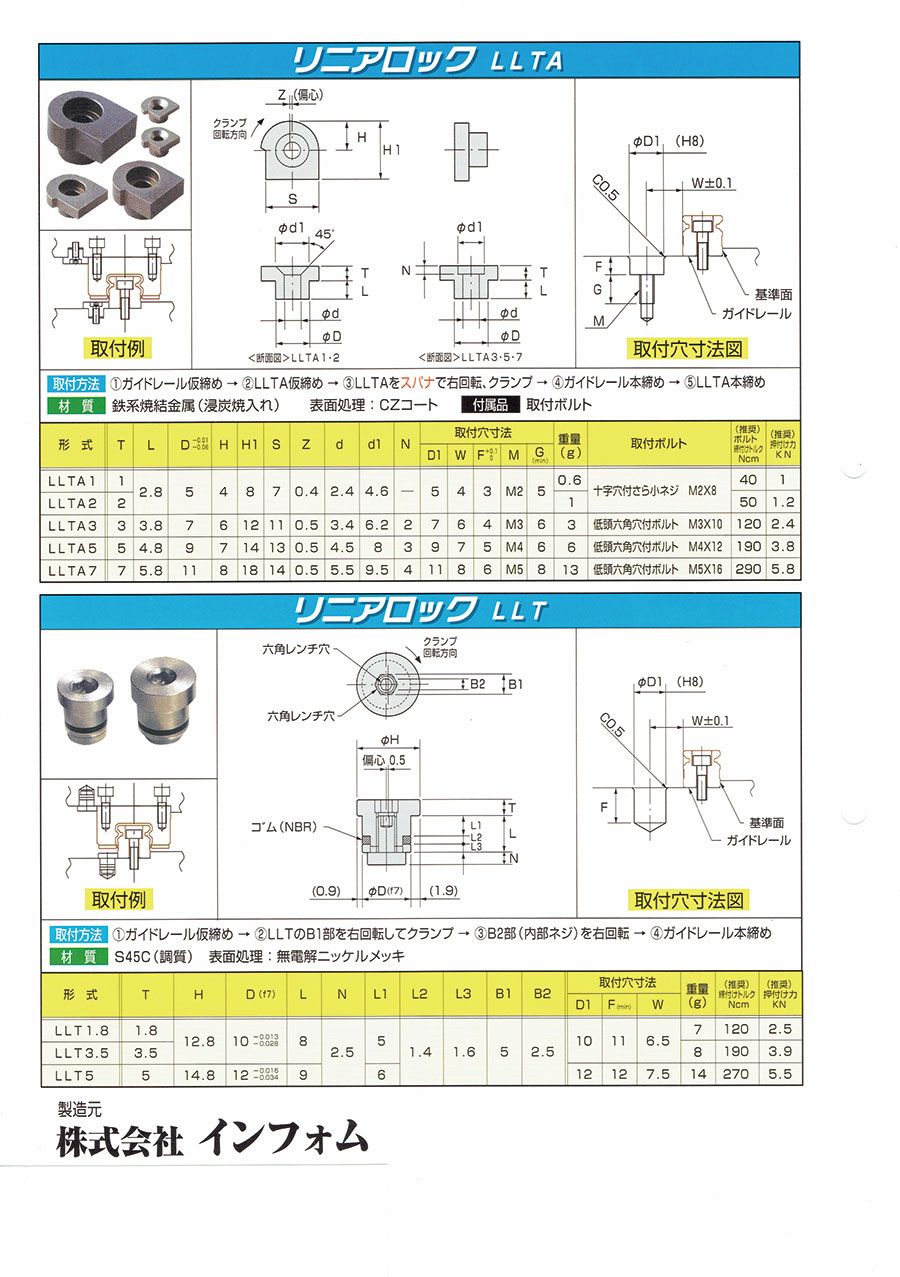

外形図
＜断面図＞LLTA1・2
＜断面図＞LLTA3・5・7
取付穴寸法図
製品仕様
| 材質 | 鉄系焼結金属（浸炭焼入れ） |
|---|---|
| 表面処理 | CZコート |
| 付属品 | 取付ボルト |
規格表
使用例
取付方法
（1）ガイドレール仮締め → （2）LLTA仮締め → （3）LLTAをスパナで右回転、クランプ → （4）ガイドレール本締め → （5）LLTA本締め
取付例
詳細情報
基本情報
【特長】
・リニアガイドレールの曲りを矯正し、取付精度をアップします。
・リニアガイドレールの取付精度を、維持します。
・工作機械、自動車製造ライン、半導体製造ライン、ハンドリングロボット等。
【用途】
・治具、金型にも応用できます。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。リニアガイド固定要素 リニアロック LLTAの型番LLTA1のページです。
型番LLTA1に関する仕様情報を記載しております。
リニアガイド固定要素 リニアロック LLTAのレビュー
組立用に
4
4.02021/02/09
数百個、組立に使用していますが問題なく使用できています。これからも使用する予定です。
1人が参考にしています。
テスト機に使用
5
5.02020/12/16
テスト機に取り付けたリニアガイドレールの固定に、このリニアロック（LLTA5）を使用しました。エンドユーザーからのご指定...もっと読む
1人が参考にしています。
