ガイドローラー クラウン型（GRL-C）
- 通常単価(税別)
- 2,038円～3,558円
- 税込単価
- 2,242円～3,914円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
クラウン形状ガイドローラーです。【特長】・各種スライド扉や搬送用のローラーに最適です。・中荷重仕様です...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観
- 本体：S45C、無電解ニッケルメッキ
- ベアリング・止め輪：スチール
| 型番 | 質量（g） |
|---|---|
| GRL30S-C | 23 |
| GRL40S-C | 55 |
| GRL60S-C | 155 |
| GRL70S-C | 215 |
技術データ（ベアリングの定格荷重）
| ベアリング型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cor（N） |
|---|---|---|
| 606ZZ | 2,260 | 840 |
| 608ZZ | 3,300 | 1,360 |
| 6201ZZ | 6,800 | 3,050 |
| 6202ZZ | 7,650 | 3,700 |
規格表
| 型番 | D | L | R | d | d1 | d2 | A | B | ベアリング型番 | 適用するローラーピン | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRL-S-C | 30 | 22 | 12 | R50 | 6 | 17 | 13 | 3 | 6 | 606ZZ | - | RLP0606 | RLP06E | RLP06S |
| 40 | 30 | 16 | R100 | 8 | 22 | 18 | 4.5 | 7 | 608ZZ | RLP0807F | RLP0807 | RLP08E | RLP08S | |
| 60 | 42 | 23 | R150 | 12 | 32 | 26 | 6.5 | 10 | 6201ZZ | RLP1210F | RLP1210 | RLP12E | RLP12S | |
| 70 | 46 | 28 | R200 | 15 | 35 | 29 | 8.5 | 11 | 6202ZZ | - | RLP1511 | RLP15E | RLP15S | |
使用例

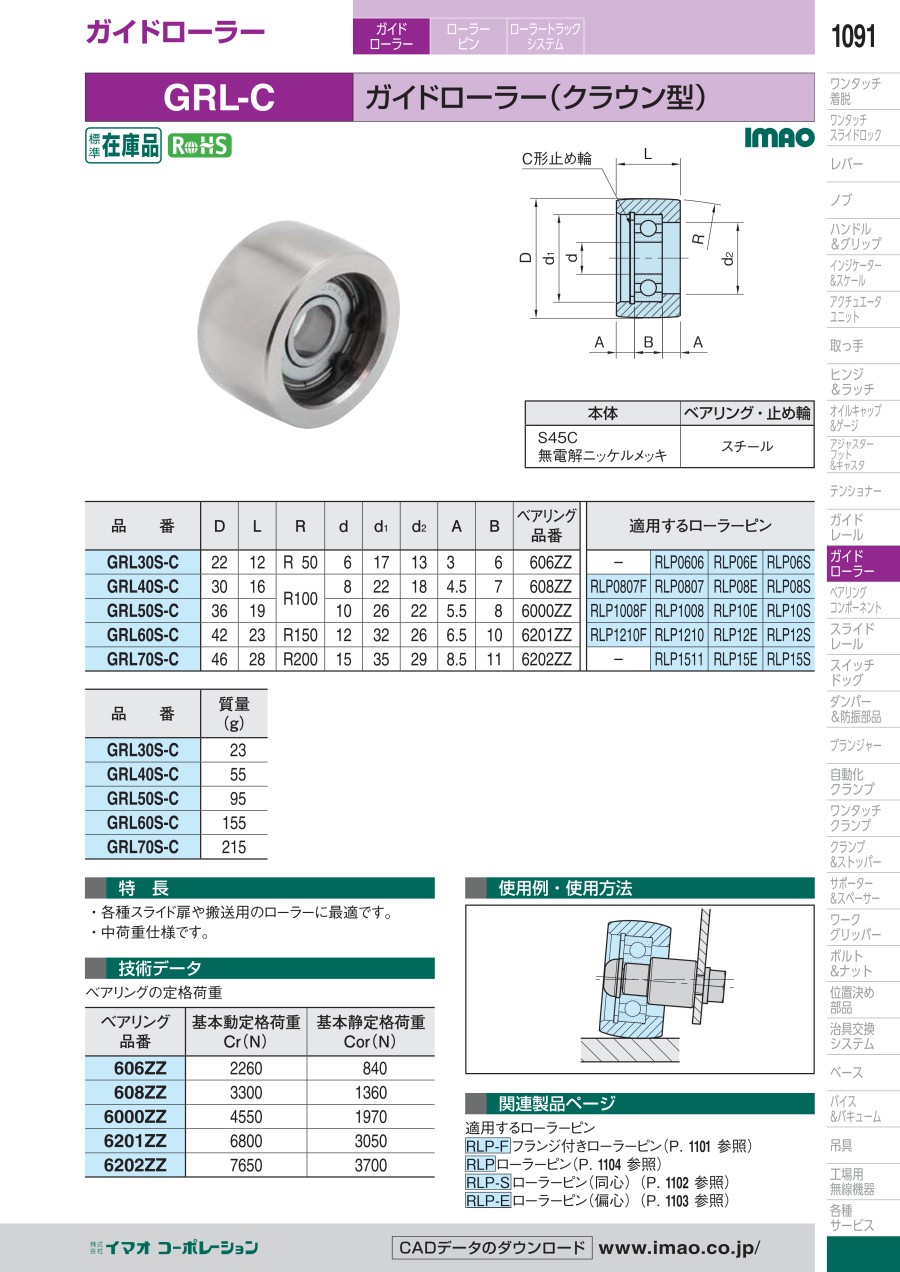

カタログ
