ガイドローラー Y型、複列アンギュラ（GRL-SWA-Y）
- 通常単価(税別)
- 4,997円～6,797円
- 税込単価
- 5,497円～7,477円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
複列アンギュラベアリング仕様のガイドローラーです。【特長】・両方向のアキシアル荷重、ラジアル荷重、モー...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観
| 型番 | ベアリング型番 | 質量 （g） | 適用するローラーピン | |
|---|---|---|---|---|
| GRL50SWA-Y | 5200ZZ | 195 | RLP10SWA | RLP10EWA |
| GRL60SWA-Y | 5201ZZ | 315 | RLP12SWA | RLP12EWA |
| GRL70SWA-Y | 5202ZZ | 525 | RLP15SWA | RLP15EWA |
技術データ（ベアリングの定格荷重）
| ベアリング型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cor（N） |
|---|---|---|
| 5200ZZ | 6,950 | 3,800 |
| 5201ZZ | 9,150 | 5,050 |
| 5202ZZ | 10,000 | 6,050 |
| 本体 | ベアリング・止め輪 |
|---|---|
| S45C 無電解ニッケルメッキ | スチール |
規格表
| 型番 | D0 | min. | max. | D2 | L | d | d1 | d2 | L1 | A | B | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | R1 | D1 | R1 | ||||||||||
| GRL50SWA-Y | 50 | 14 | 27 | 20 | 30.9 | 35 | 21 | 10 | 30 | 24 | 17 | 3.3 | 14.4 |
| GRL60SWA-Y | 60 | 16 | 32 | 25 | 37.9 | 42 | 23 | 12 | 32 | 26 | 20.1 | 3.5 | 16 |
| GRL70SWA-Y | 70 | 20 | 38 | 30 | 44.5 | 49 | 28 | 15 | 35 | 29 | 24 | 6 | |
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
5,868円 ( 6,455円 ) | 3日目 |
6,797円 ( 7,477円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
複列アンギュラベアリング仕様のガイドローラーです。
【特長】
・両方向のアキシアル荷重、ラジアル荷重、モーメント荷重のかかる場所に最適です。
・各種スライド扉や搬送用のローラーに最適です。
・重荷重仕様です。

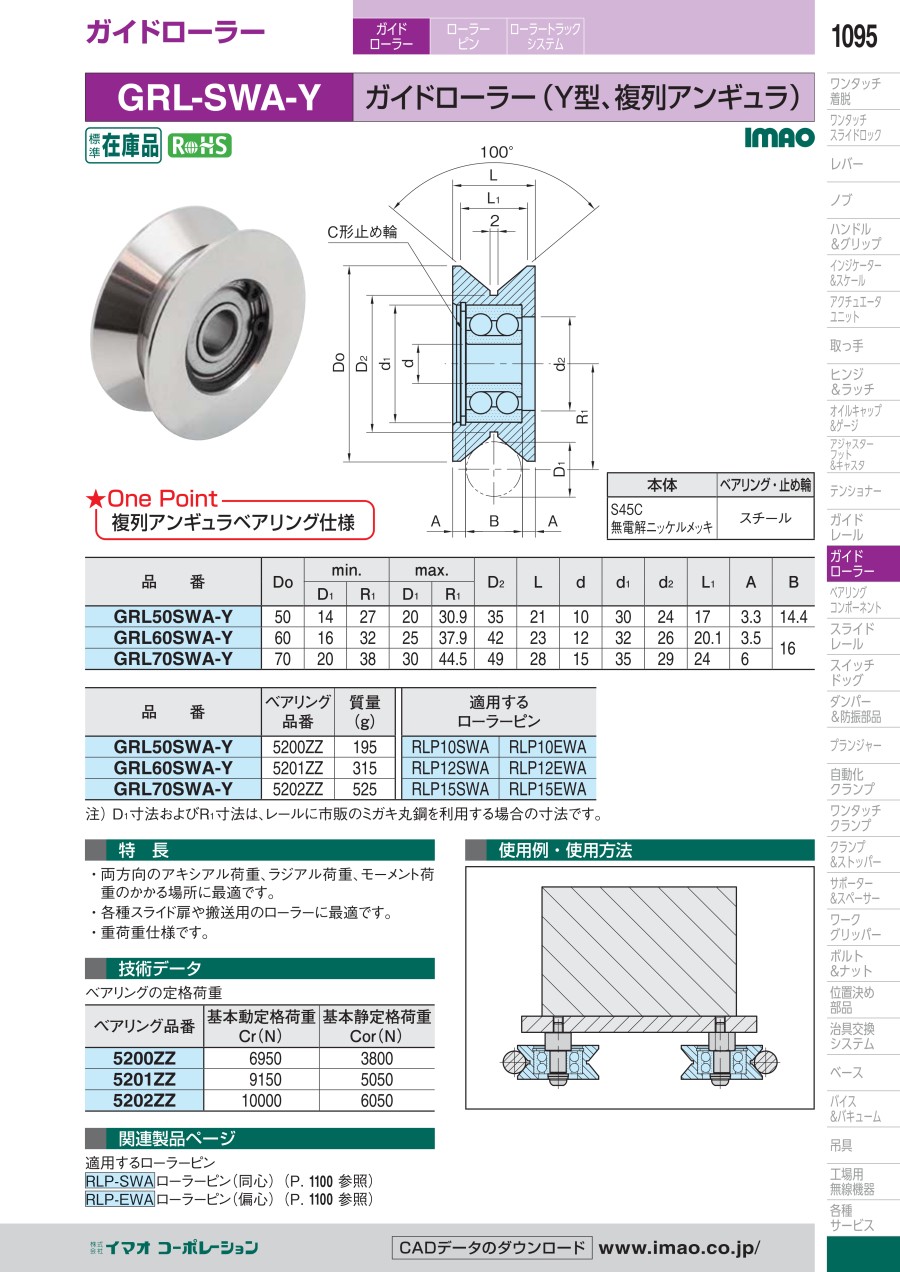

カタログ
