ガイドローラー R型 ダブルベアリング（GRL-S2-R）
- 通常単価(税別)
- 3,150円～4,759円
- 税込単価
- 3,465円～5,235円
通常出荷日：在庫品1日目当日出荷可能
丸型レール用ガイドローラーです。【特長】・各種スライド扉や搬送用のローラーに最適です・重荷重仕様です・...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観
ベアリングの定格荷重
| ベアリング型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cor（N） |
|---|---|---|
| 608ZZ×2 | 5,340 | 2,200 |
| 6000ZZ×2 | 7,370 | 3,190 |
| 6201ZZ×2 | 11,010 | 4,940 |
| 6202ZZ×2 | 12,390 | 5,990 |
規格表
| 型番 | Do | D | R | D1 | L | d | d1 | d2 | A | B | ベアリング型番 | 質量（g） | 適用するローラーボルト |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRL40S2-R | 40 | 30 | R7.5 | 45 | 23 | 8 | 22 | 18 | 4.5 | 14 | 608ZZ×2 | 140 | RLB0814 |
| GRL50S2-R | 50 | 38 | R10.5 | 59 | 27 | 10 | 26 | 22 | 5.5 | 16 | 6000ZZ×2 | 255 | RLB1016 |
| GRL60S2-R | 60 | 44 | R11.5 | 67 | 33 | 12 | 32 | 26 | 6.5 | 20 | 6201ZZ×2 | 440 | RLB1220 |
| GRL70S2-R | 70 | 51 | R14.5 | 80 | 39 | 15 | 35 | 29 | 8.5 | 22 | 6202ZZ×2 | 700 | RLB1522 |

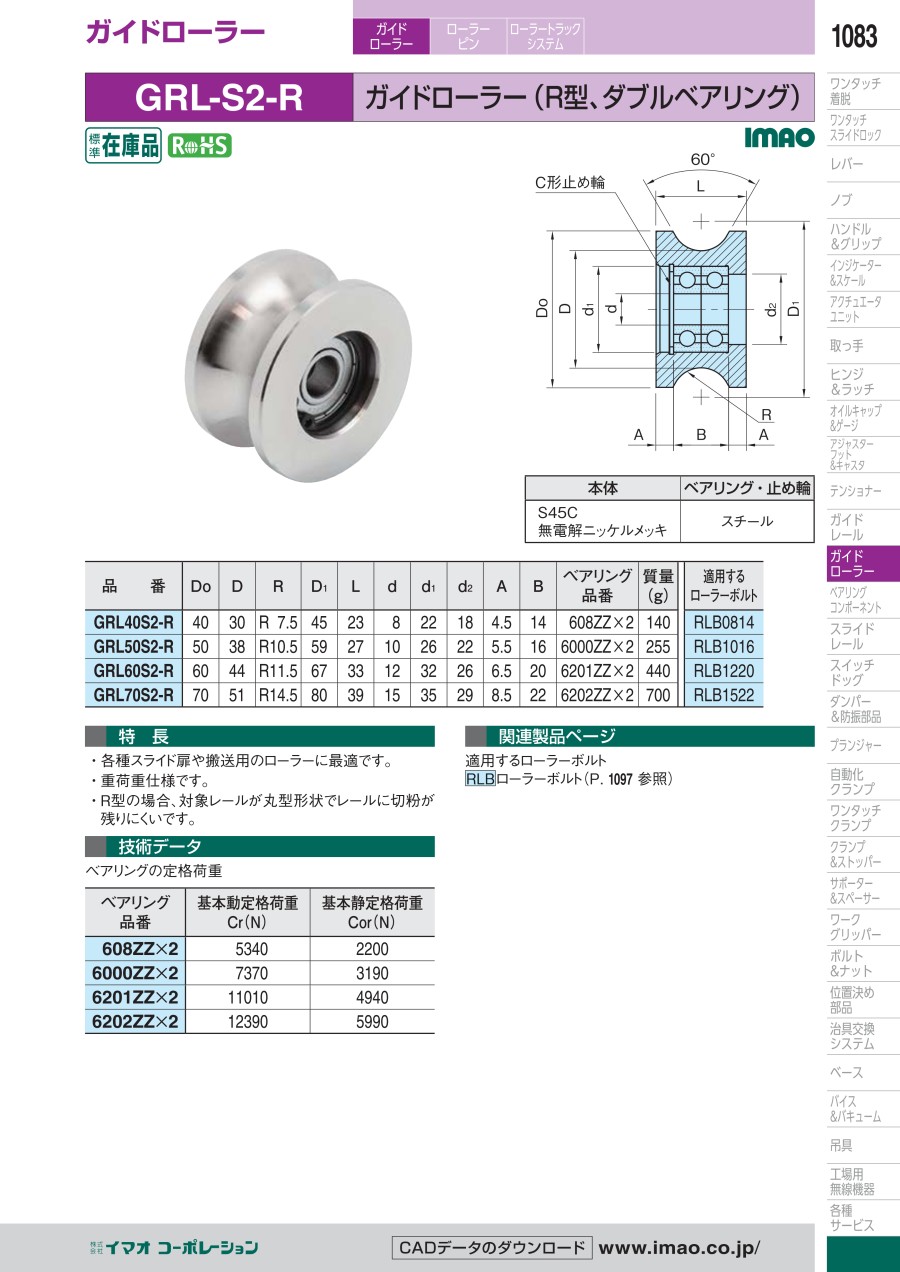

カタログ
商品担当おすすめ
ガイドローラー R型 ダブルベアリング（GRL-S2-R）のレビュー
修理交換品として使用しています
5
5.02023/09/05
前後に動く装置の配線のガイド部品として使っています。この商品に滑車としてワイヤーロープを通し、そのワイヤーロープに配線を...もっと読む
0人が参考にしています。
製品搬送用ライン設備に
4
4.02019/04/23
当社利用にあたりサイズ感（特に幅）がちょうどよく、形状もR型が好ましいため利用しています（V型だと登ってしまって製品に傷...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスチール以外の材質はありますか？
A
ありません。
Qガイドローラー R型 ダブルベアリング （型番：GRL60S2-R）の軸径は何mmですか？
A
12mmです。
