角パイプ用 エンドキャップ（NDLQ）
- 通常単価(税別)
- 158円～305円
- 税込単価
- 174円～336円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
角パイプに取付けて使用するアジャスター取付用アクセサリ。【特長】・使用温度：-30～+100℃。【用途...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 使用温度：-30～+100℃
規格表
| 型番 | W | W1 | T1 最大～最小 | W2 最大～最小 | M | T | H2 | H1 | H | 許容荷重 （kN）注） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NDLQ20-M6 | 20 | 20 | 1.5～2 | 17～16 | M6×1 | 5 | 5 | 5 | 34 | 3 | 10 |
| NDLQ20-M8 | M8×1.25 | 6.5 | 11 | ||||||||
| NDLQ20-M10 | M10×1.5 | 8 | 1 | 10 | 33 | 16 | |||||
| NDLQ25-M8 | 25 | 25 | 1～1.5 | 23～22 | M8×1.25 | 6.5 | 5 | 5 | 34 | 17 | |
| NDLQ25-M10 | 1.5 | 22 | M10×1.5 | 8 | 33 | 21 | |||||
| NDLQ30-M8 | 30 | 30 | 1.5～2 | 27～26 | M8×1.25 | 6.5 | 5 | 5 | 34 | 20 | |
| NDLQ30-M10 | M10×1.5 | 8 | 24 |
注）スチール製パイプ取付け時の値です。アルミ製パイプの場合は25％減少します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
158円 ( 174円 ) | 3日目 |
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
199円 ( 219円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 3日目 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
305円 ( 336円 ) | 3日目 |

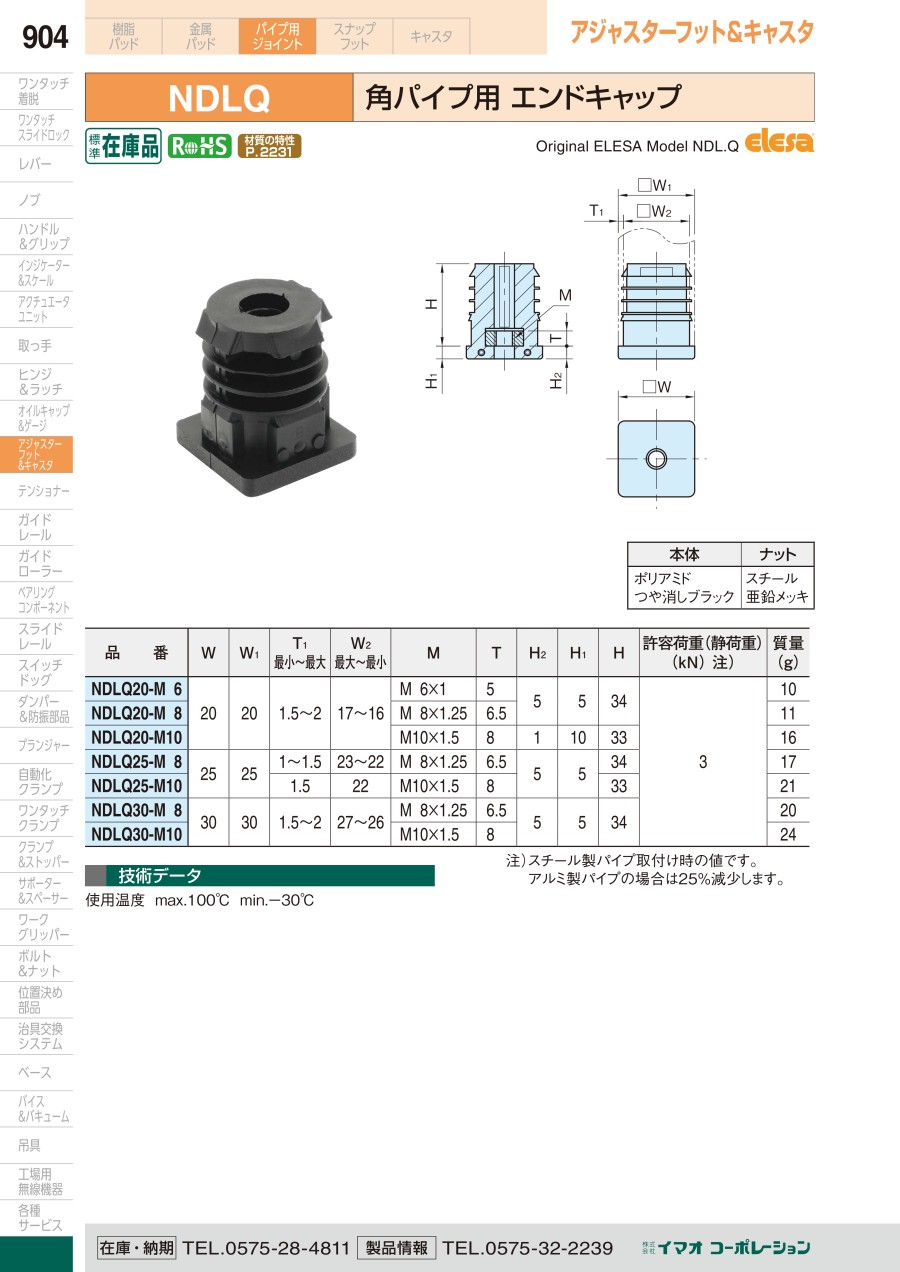

カタログ
角パイプ用 エンドキャップ（NDLQ）のレビュー
座卓テーブルの修理
5
5.02019/06/02
ここは初めて利用しました。会議や会食に使う座卓テーブルの足の先に装着してあるアジャスター部分が破損したので修理用に購入し...もっと読む
0人が参考にしています。
角パイプのジョイント
5
5.02019/05/31
角パイプのジョイントに使用しました。
ねじ径も選べて、今後も様々なサイズの角パイプに使用できそうです。
0人が参考にしています。
よくあるご質問（FAQ）
Q製品中空部分にある金具は何ですか？
A
内部には六角ナットが入っておりタップの役割をしています。
