角パイプ用エンドキャップ（NDEQ）

Name: 角パイプ用 エンドキャップ（NDEQ）
Brand: イマオコーポレーション
SKU: 221005357094
Rating: 4.3 (8 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（8件）

この商品のFAQをみる（1件）

通常単価(税別): 198円～338円

税込単価: 218円～372円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

角パイプ用エンドキャップ（調整型）（NDAQ）

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

角パイプ用エンドキャップ（NDLQ）

通常価格(税別)： 158円 (税込価格：174円)

通常出荷日：在庫品1日目

角パイプに取付けて使用するアジャスター取付用アクセサリです。【特長】・エンドキ...

詳細情報を確認する

適応シリーズ
その他
種類
エンドキャップ
材質
ポリアミドつや消しブラック

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

NDEQ20／NDEQ30A／NDEQ25／NDEQ30B

NDEQ25／NDEQ30A

製品仕様

技術情報

使用温度：-30～+100℃

規格表

型番	W	W₁	T₁	W₂	M	T	H₁	H₂	H	許容荷重（kN）^注）	質量（g）
NDEQ20-M8	20	20	1.5	17	M8×1.25	6.5	30	10.5	37	3	17
NDEQ25-M8	25	25	1.5	22	M8×1.25	6.5	30	10.5	36		23
NDEQ25-M10					M10×1.5	8	29.5	10	37		33
NDEQ25-M12					M12×1.75	10	27	8	37		41
NDEQ30A-M8	30	30	1.5	27	M8×1.25	6.5	30	10.5	37		32
NDEQ30A-M10			1.5	27	M10×1.5	8	29.5	10			44
NDEQ30B-M8			2	26	M8×1.25	6.5	30	10			31
NDEQ30B-M10			2	26	M10×1.5	8	29.5	10			42

注）スチール製パイプ取付け時の値です。アルミ製パイプの場合は25%減少します。

型番リスト

表示件数

型番

ねじサイズ M

幅 W

(□)

長さ W2

(□)

RoHS?

最小発注数量

M8x1.25	20	17	10	1個
M8x1.25	25	22	10	1個
M10x1.5	25	22	10	1個
M12x1.75	25	22	10	1個
M8x1.25	30	27	10	1個
M10x1.5	30	27	10	1個
M8x1.25	30	26	10	1個
M10x1.5	30	26	10	1個

通常単価(税別) (税込単価)	通常出荷日

198円 ( 218円 )	在庫品1日目当日出荷可能
279円 ( 307円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	3日目
323円 ( 355円 )	在庫品1日目当日出荷可能
317円 ( 349円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	在庫品1日目当日出荷可能
318円 ( 350円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

角パイプに取付けて使用するアジャスター取付用アクセサリです。
【特長】
・エンドキャップ内の空洞がテーパー形状になっている為、パイプにエンドキャップを挿入することでパイプ内壁に圧がかかり、ナットの締付けによりエンドキャップが抜けにくくなります。
・使用温度：-30～+100℃。
【用途】
・角パイプで構築された筐体の脚部に適用します。

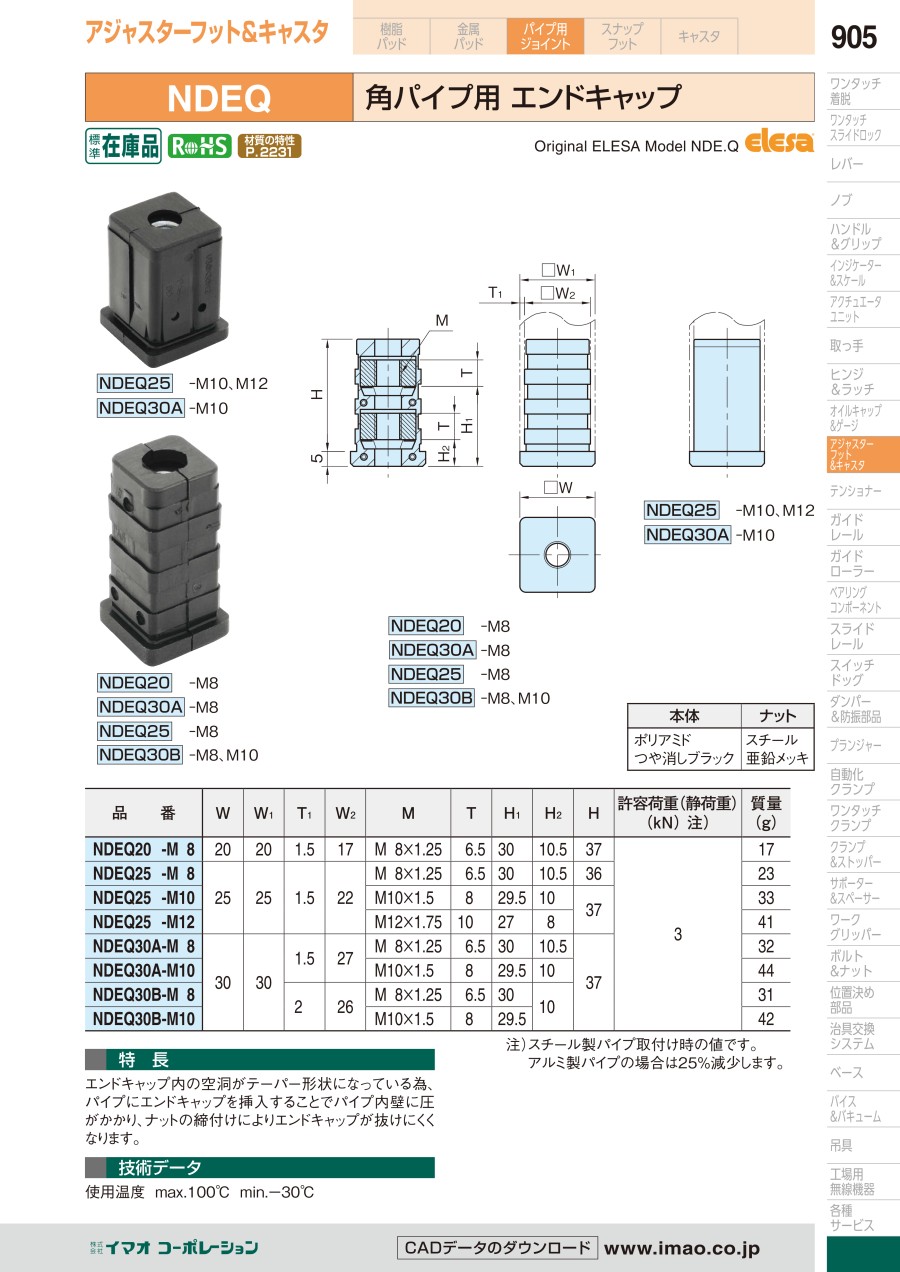

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

角パイプ用エンドキャップ（NDEQ）のレビュー

4.3平均満足度：4.38件のレビュー

星5
50%
星4
38%
星3
13%
星2
0%
星1
0%

部材

満足度：4.02022/04/14

別途購入した角パイプのエンドキャップ。サイズ各種選べますので購入した角パイプに合わせ購入できます。埃や虫などの侵入...もっと読む

1人が参考にしています。

角パイプにアジャスタを取り付けるため。

満足度：5.02019/04/17

25角パイプにちょうどはまり抜けずでちょうど良かった。はめるのも簡単で、重宝しています。製作時間の短縮につながってい...もっと読む

1人が参考にしています。

会議用テーブルの改造

満足度：4.02019/04/06

会議用テーブルにキャスターを付けて移動が容易にできるように、テーブルに付属しているアジャスターでは樹脂部が脆くなっていた...もっと読む

1人が参考にしています。

材質が柔い

満足度：3.02021/09/06

角パイプにキャスターを付けるため購入しましたが、１年使用後にキャスターが外れてしまいました。原因は重みに耐えられずエン...もっと読む

0人が参考にしています。

ステンレスパイプのジョイント

満足度：5.02021/04/26

エンドキャップの中にナットが2個ありボルトを締付けるとロック状態になりぬけない構造で、パイプの構造が変形しなく、希望どう...もっと読む

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Q製品中空部分にあり金具の役割は？

内部には六角ナットが入っておりタップの役割をしています。
