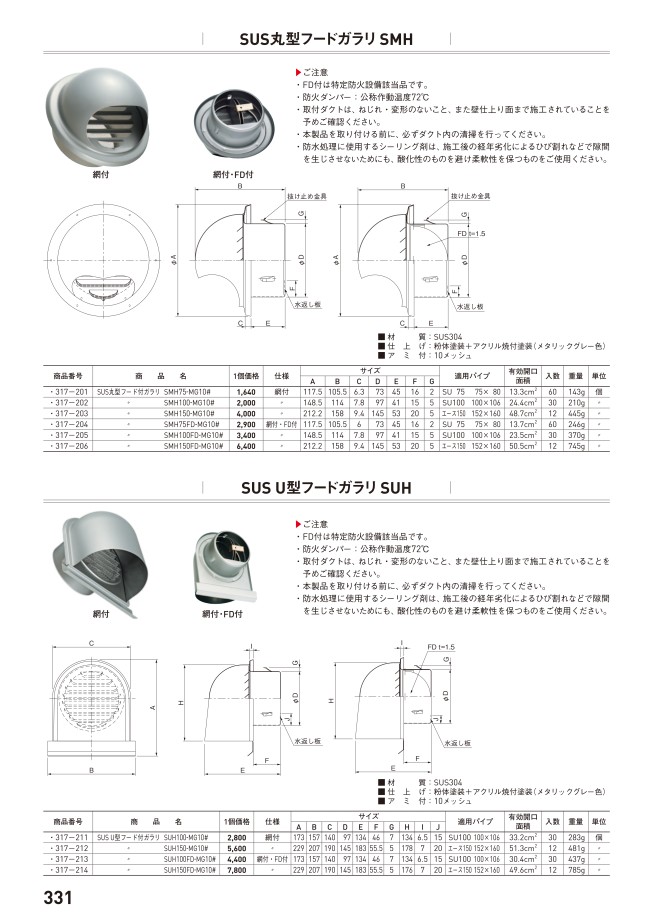

外形図
製品仕様
- 材質：SUS304
- 仕上げ：粉体塗装＋アクリル焼付塗装（メタリックグレー色）
- アミ付：10メッシュ
| 型番 | 商品名 | 仕様 | 適用パイプ | 有効開口面積 |
|---|---|---|---|---|
| 317-211 | SUS U型フード付ガラリ SUH100-MG10# | 網付 | SU100 100×106 | 33.2cm2 |
| 317-212 | SUS U型フード付ガラリ SUH150-MG10# | 網付 | エース150 152×160 | 51.3cm2 |
| 317-213 | SUS U型フード付ガラリ SUH100FD-MG10# | 網付・FD付 | SU100 100×106 | 30.4cm2 |
| 317-214 | SUS U型フード付ガラリ SUH150FD-MG10# | 網付・FD付 | エース150 152×160 | 49.6cm2 |
規格表
| 型番 | サイズ | 重量 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | ||
| 317-211 | 173 | 157 | 140 | 97 | 134 | 46 | 7 | 134 | 6.5 | 15 | 283g |
| 317-212 | 229 | 207 | 190 | 145 | 183 | 55.5 | 5 | 178 | 7 | 20 | 481g |
| 317-213 | 173 | 157 | 140 | 97 | 134 | 46 | 7 | 134 | 6.5 | 15 | 437g |
| 317-214 | 229 | 207 | 190 | 145 | 183 | 55.5 | 5 | 176 | 7 | 20 | 785g |
注意・禁止事項
注意・禁止事項
- 防火ダンパー：公称作動温度72℃。
- 取付ダクトは、ねじれ・変形のないこと、また壁仕上り面まで施工されていることを予めご確認ください。
- 本製品を取り付ける前に、必ずダクト内の清掃を行ってください。
- 防水処理に使用するシーリング剤は、施工後の経年劣化によるひび割れなどで隙間を生じさせないためにも、酸化性のものを避け柔軟性を保つものをご使用ください。
317-213の仕様・寸法情報
商品タイプ
換気フード
その他
オプション
材質
SUS304
仕上げ
粉体塗装+アクリル焼付塗装
色
メタリックグレー
サイズ A(mm)
173
サイズ B(mm)
157
サイズ C(mm)
140
サイズ D(mm)
97
サイズ E(mm)
134
サイズ F(mm)
46
サイズ G(mm)
7
サイズ H(mm)
134
サイズ I(mm)
6.5
サイズ J(mm)
15
適用パイプ
SU100 100×106
有効開口面積(c㎡)
30.4
仕様
網・FD付
詳細タイプ
U型フードガラリ
-
-
絞り込み条件
その他
- オプション
サイズ A(mm)
- 173
- 229
サイズ B(mm)
- 157
- 207
サイズ C(mm)
- 140
- 190
サイズ D(mm)
- 97
- 145
サイズ E(mm)
- 134
- 183
サイズ F(mm)
- 46
- 55.5
サイズ G(mm)
- 5
- 7
サイズ H(mm)
- 134
- 176
- 178
サイズ I(mm)
- 6.5
- 7
サイズ J(mm)
- 15
- 20
適用パイプ
- SU100 100×106
- エース150 152×160
有効開口面積(c㎡)
- 30.4
- 33.2
- 49.6
- 51.3
仕様
- 網・FD付
- 網付
詳細タイプ
- U型フードガラリ
タイプ
- 317-211
- 317-212
- 317-213
- 317-214
出荷日
- すべて
- 4日以内
詳細情報
基本情報
フード付ガラリ。
【特長】
・サビから守る粉体塗装とアクリル焼付塗装仕上げ。
・FD付は特定防火設備該当品。
