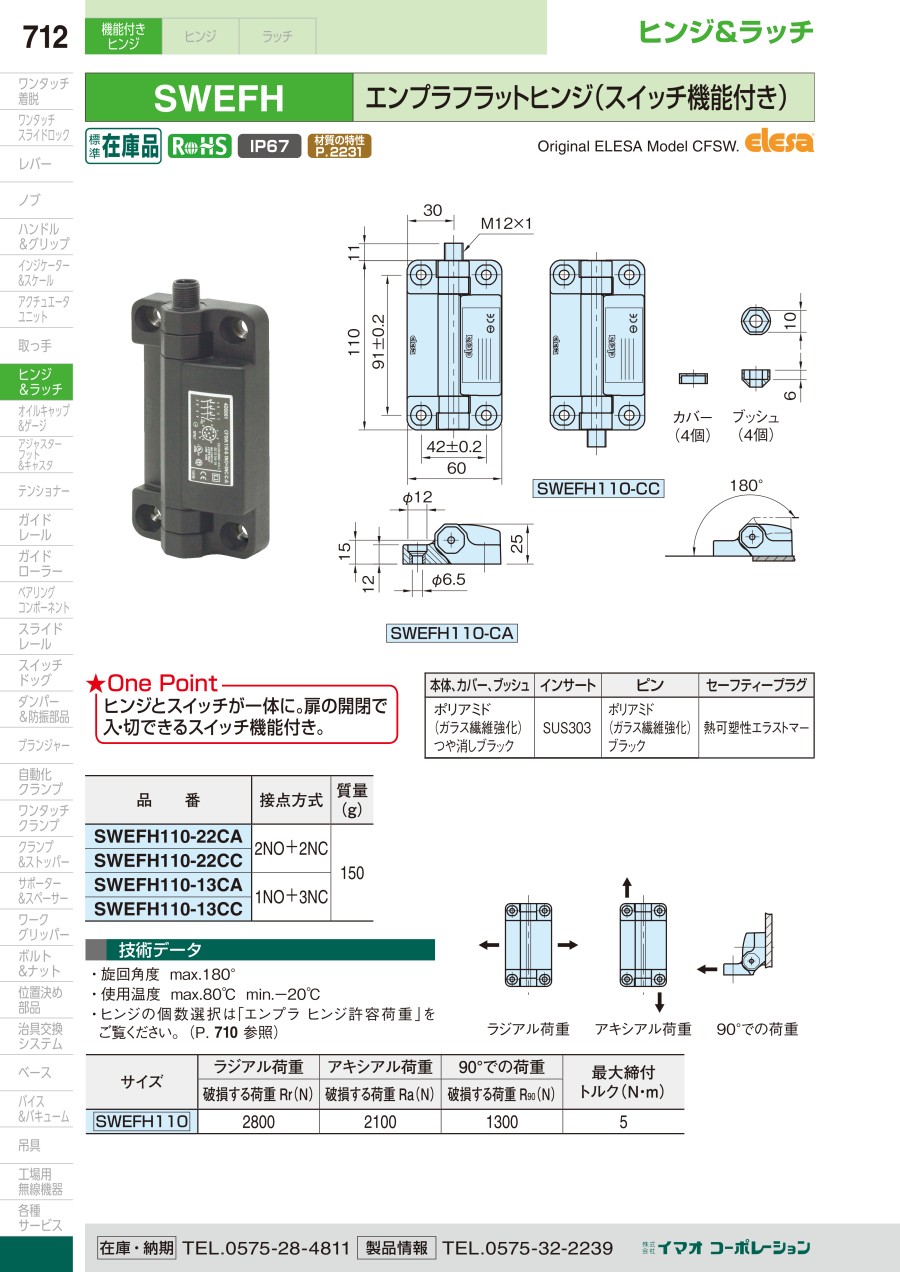

エンプラフラットヒンジ（スイッチ機能付き）（SWEFH）

外形図

SWEFH110-CC／SWEFH110-CA

製品仕様

規格表

使用例

• 1. ヒンジのスイッチ内蔵側をフレームに取付け、もう片側は可動側に取付けます。
• 2. M6ボトルにて固定します。取付け面の穴加工とネジ径のクリアランスは最小にしてください（最大0.5mm）。また最大締付トルク5N・mを超えないようにしてください。
• 3. EFH7060HHまたはEFH11060HH（別売）と合わせてご使用ください。

取付方法

サラボルトにて取付け／六角穴付ボルトにて取付け／ヒンジ裏面よりボルトとナットで取付け ※不正開錠を防止できます。

操作角度の調整方法

操作角度は最大4°調整することができます。動作パターンに示すON／OFF状態は操作角度によって変化します。

• ドア幅が大きい場合、付属ネジをドライバーで調整することで操作角度を調整できます。
  （調整前の初期設定は操作角度5°、調整後の最小操作角度は1°です。）

＜調整例＞
調整前： 操作角度：5°／強制開離角度：11°
調整後： 操作角度：1°／強制開離角度：7°

• 調整が完了したら、セーフティープラグをはめてください。（保護等級IP67を保証するため、必ずはめてください。）

商品特長詳細

★ヒンジとスイッチが一体に。扉の開閉で入・切できるスイッチ機能付き。

■接点とケーブル

• NC接点が溶着しても、アクチュエータ作用により強制開離され、NC接点は"開"となります。
• 確実に機能させるため、ヒンジは最低でも11°まで旋回させてください。（動作パターン参照）
  11°までの旋回が、アクチュエータによるNC接点の強制開離に相当します。
• スイッチ内の2回路を使用することで、シングル通信のエラーリスクを軽減します。
• NO接点とNC接点は同時使用が可能です。同時に使用することで、安全度が高まります。
• 操作角度（動作パターン参照）の初期設定は5°です。(EN294に従って確認することを推奨します。）

注）接点構造は、扉が閉まった状態（動作パターン0°）を示しています。

＜図の見方＞

ON：（接点"閉"）
OFF：（接点"開"）

＜ケーブル配線＞

（1）赤、（2）桃、（3）茶、（4）灰、（5）黄、（6）青、（7）緑、（8）白、ノッチ

性能・試験情報

技術データ

• 旋回角度 max.180°
• 使用温度 max.+80℃ min.-20℃
• ヒンジの個数選択はデジタルブック「エンプラヒンジ許容荷重」をご覧ください。

ラジアル荷重／アキシアル荷重／90°での荷重

注意・禁止事項

• 結露の原因となる頻繁な温度変化がある環境及び、可燃性ガスが存在している環境下では使用しないでください。
• ヒンジの取付け面同士は、確実に同じ平面上としてください。
• 製品設置時に動作テストを行い、安全機能に問題がないか確認してください。その後も定期的に確認し、正常に機能しなくなった場合は直ちにご使用をおやめください。
• 旋回角度は180°を超えないようご使用ください。
