イマオコーポレーション

フラットヒンジ(調整型)

カタログ |

通常単価(税別): 3,491円

税込単価: 3,840円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

【特長】・本体ザグリ穴上面と、ブッシュ底面にはセレーションが施されています。・...

種類
平蝶番
本体材質
亜鉛ダイカスト
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】 (mm)
50.1～60
長さ L (mm)
60
幅【範囲選択】 (mm)
65.1～85
幅 W (mm)
76
勝手違い
左右兼用
使用環境
標準
旋回角度 (deg)
270
本体表面処理
塗装
本体色
ブラック
仕様
取付穴の位置を、垂直・水平方向共に±2mm調整可能。
取付方法詳細
M6皿ボルト

FTAH7660H

FTAH7660Hの仕様・寸法情報

種類

平蝶番

本体材質

亜鉛ダイカスト

取付穴タイプ

皿穴

取付方法

ねじ止め

付加機能

なし（通常）

長さ【範囲選択】(mm)

50.1～60

長さ L(mm)

幅【範囲選択】(mm)

65.1～85

幅 W(mm)

勝手違い

左右兼用

使用環境

標準

旋回角度(deg)

270

本体表面処理

塗装

本体色

ブラック

仕様

取付穴の位置を、垂直・水平方向共に±2mm調整可能。

取付方法詳細

M6皿ボルト

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

質量：185g

本体、ブッシュ	ピン
亜鉛ダイカスト（ZDC1）黒色塗装	SUS303

型番リスト

表示件数

型番

FTAH7660H

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

3,491円

( 3,840円 )

3日目

詳細情報

基本情報

基本情報

【特長】
・本体ザグリ穴上面と、ブッシュ底面にはセレーションが施されています。
・セレーションに沿ってブッシュをスライドさせることで、全ての取付け穴の位置が、垂直方向・水平方向共に±2mm調整可能です

カタログ

商品TOP

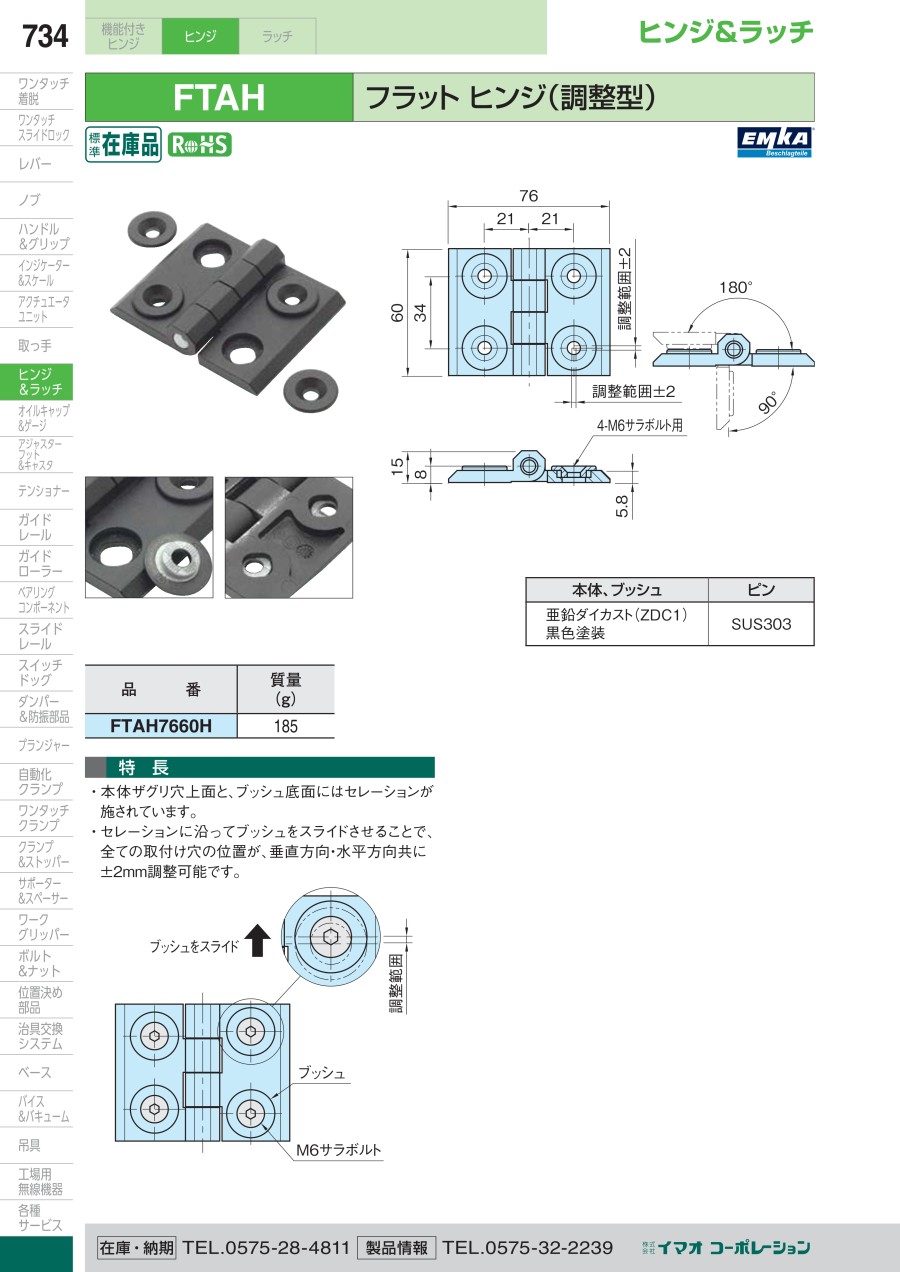

カタログ (見開き版)

類似品類似品をすべて見る

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フラットヒンジ(調整型)の型番FTAH7660Hのページです。型番FTAH7660Hに関する仕様情報を記載しております。
