エンプラ フラット ヒンジ（EFH）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,133円～2,668円
- 税込単価
- 2,346円～2,935円
【製品情報】・本体種類：平蝶番。・平蝶番種類：角板形。・使用環境：標準。・本体...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- 旋回角度：max.180°
- 使用温度：max.+100℃ min.-30℃
| 本体、カバー、ブッシュ | ピン |
|---|---|
| ポリアミド（ガラス繊維強化） つや消しブラック | ポリアミド（ガラス繊維強化） ブラック |
| 型番 | ラジアル荷重 | アキシアル荷重 | 90°での荷重 | 最大締付トルク （N・m） |
|---|---|---|---|---|
| 破損する荷重Rr（N） | 破損する荷重Ra（N） | 破損する荷重R90（N） | ||
| EFH7060HH | 2,800 | 2,100 | 1,300 | 5 |
| EFH11060HH |
規格表
| 型番 | L | P （±0.2） | D | 質量 （g） |
|---|---|---|---|---|
| EFH7060HH | 70 | 50 | 13.5 | 80 |
| EFH11060HH | 110 | 91 | 12 | 125 |
使用例
注意・禁止事項
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
- 旋回角度は180°を超えないようご使用ください。
詳細情報
基本情報
【製品情報】
・本体種類：平蝶番。
・平蝶番種類：角板形。
・使用環境：標準。
・本体材質：ポリアミド。
・本体表面処理：なし。
・幅W（mm）：60。
・付加機能：なし。
・旋回角度（deg）：180。
・取付方法：ネジ止め。
・取付ねじ穴種類：ザグリ。
・本体色：ブラック。
・取付方法詳細：M6ボルト。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

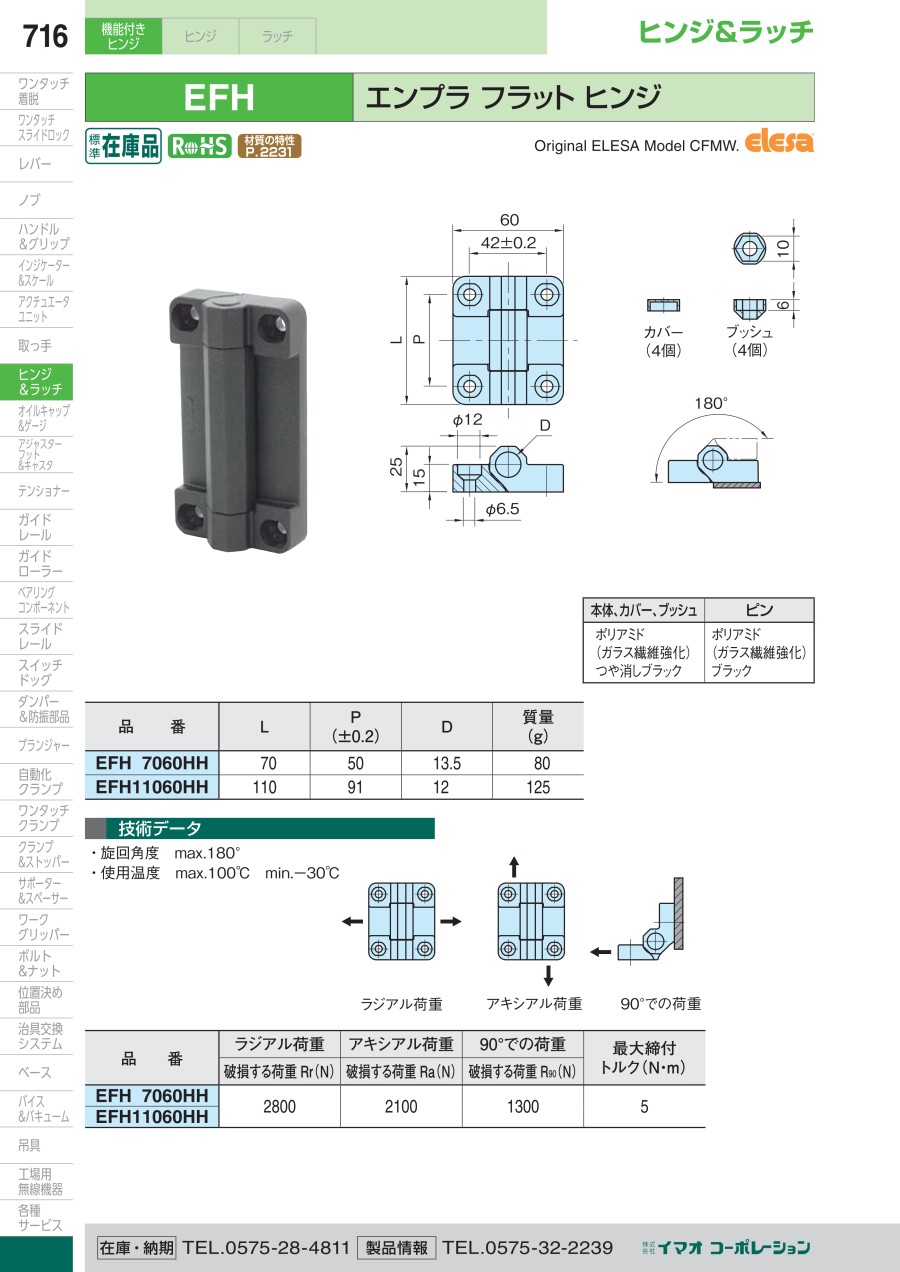

カタログ
エンプラ フラット ヒンジ（EFH）のレビュー
現場内安全柵の扉に使用
5
5.02018/09/12
現場内の安全作業領域とその他領域との仕切として設けた安全柵の誤解錠感知のために使用しています。スイッチ機能付きのサブとし...もっと読む
0人が参考にしています。
