プルハンドル （FPH）
- 通常単価(税別)
- 543円～640円
- 税込単価
- 597円～704円
【特長】・はめ込み式、スナップ構造のため、取付けが簡単です。
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- 本体：ポリアミド（ガラス繊維強化）／つや消しブラック
技術情報
- 使用温度：max.80℃、min.0℃
■機械強度
| 型番 | FH［N］ | FV［N］ |
|---|---|---|
| FPH137SL | 1,800 | 500 |
持上げ可能荷重
FHとFVは通常の作業条件で重量物を持上げる場合の破壊点の平均値です。
規格表
| 型番 | L | B | A | 質量（g） |
|---|---|---|---|---|
| FPH137SL | 137 | 122 | 128 | 28 |
使用例
取付手順
取付面加工
ハンドルを取付ける前に、取付穴のバリ取りをお勧めいたします。
| c（パネルの厚さ） | a（0～+0.2） | b（±0.1） |
|---|---|---|
| 0.7を超え1以下 | 132 | 30.5 |
| 1を超え1.5以下 | 30.7 | |
| 1.5を超え2以下 | 31.7 | |
| 2を超え2.2以下 |
注意・禁止事項
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

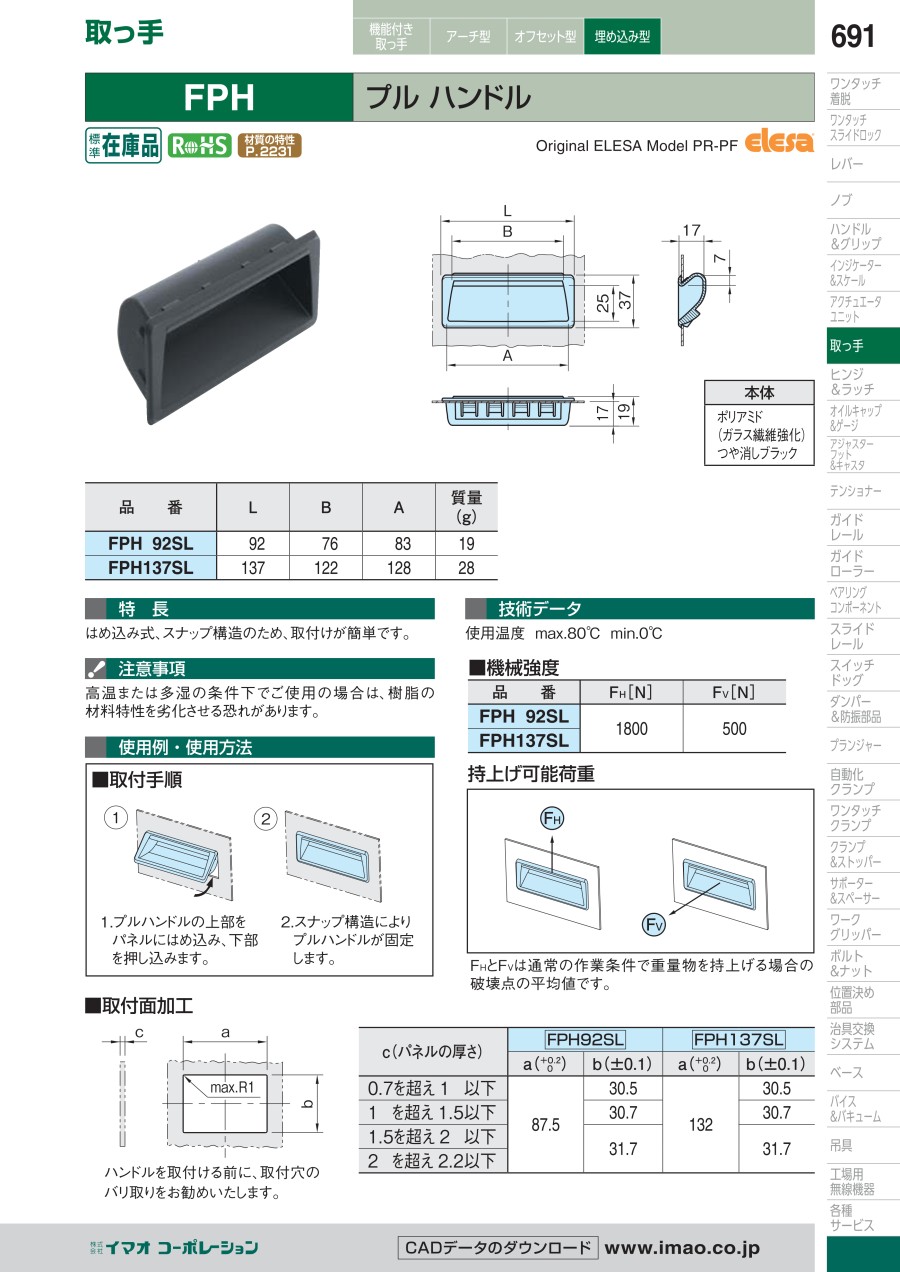

カタログ
