トルクコントロールレバー（ATCL）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 7,563円～10,127円

税込単価: 8,319円～11,140円

トルク設定機能付クランプレバーです。【特長】・レバー位置の変更ができます。・締...

取付部の種類
オネジ
レバー材質
SCM440
操作方向
左右(回転)
L字クランプレバー形状
止めネジ式
本体・レバー表面処理
塗装
取付部材質
SCM415
取付部表面処理
四三酸化鉄皮膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

トルクコントロールレバー

トルク設定機能付きクランプレバー。

寸法図。

サイズ	R	M	H	D	H₁	H₂	D₁	H₃	H₄	A	B	W	W₁	W₂	歯数	トルク設定範囲 (N.m)	締付力注1) (kN)
ATCL 6	60	M 6×1	40	22	32	44	10	27.5	8	13	30	6	5	2	12	1～3.5	0.8～2.9
ATCL 8	75	M 8×1.25	48	26	38	52.5	13	33	9	15	37	8	6	2.5		2～5.4	1.3～3.4
ATCL10	90	M10×1.5	57	32	45	62.5	16	39.5	10.5	18	39	10	6	2.5		3～8	1.5～4

注1）締付力は目安としてください。

メネジ

品番		Lf	質量 (g)
ブラック	オレンジ	Lf	質量 (g)
ATCL 6-BK	ATCL 6-OG	18	160
ATCL 8-BK	ATCL 8-OG	22	270
ATCL10-BK	ATCL10-OG	25	445

メネジタイプは貫通穴。ボルトを通して使用可能。

オネジ

品番		L	質量 (g)
ブラック	オレンジ	L	質量 (g)
ATCL 6×15-BK	ATCL 6×15-OG	15	167
ATCL 6×20-BK	ATCL 6×20-OG	20	168
ATCL 6×25-BK	ATCL 6×25-OG	25	169
ATCL 6×30-BK	ATCL 6×30-OG	30	170
ATCL 8×20-BK	ATCL 8×20-OG	20	282
ATCL 8×25-BK	ATCL 8×25-OG	25	284
ATCL 8×30-BK	ATCL 8×30-OG	30	286
ATCL 8×40-BK	ATCL 8×40-OG	40	290
ATCL10×20-BK	ATCL10×20-OG	20	464
ATCL10×25-BK	ATCL10×25-OG	25	467
ATCL10×30-BK	ATCL10×30-OG	30	470
ATCL10×40-BK	ATCL10×40-OG	40	475

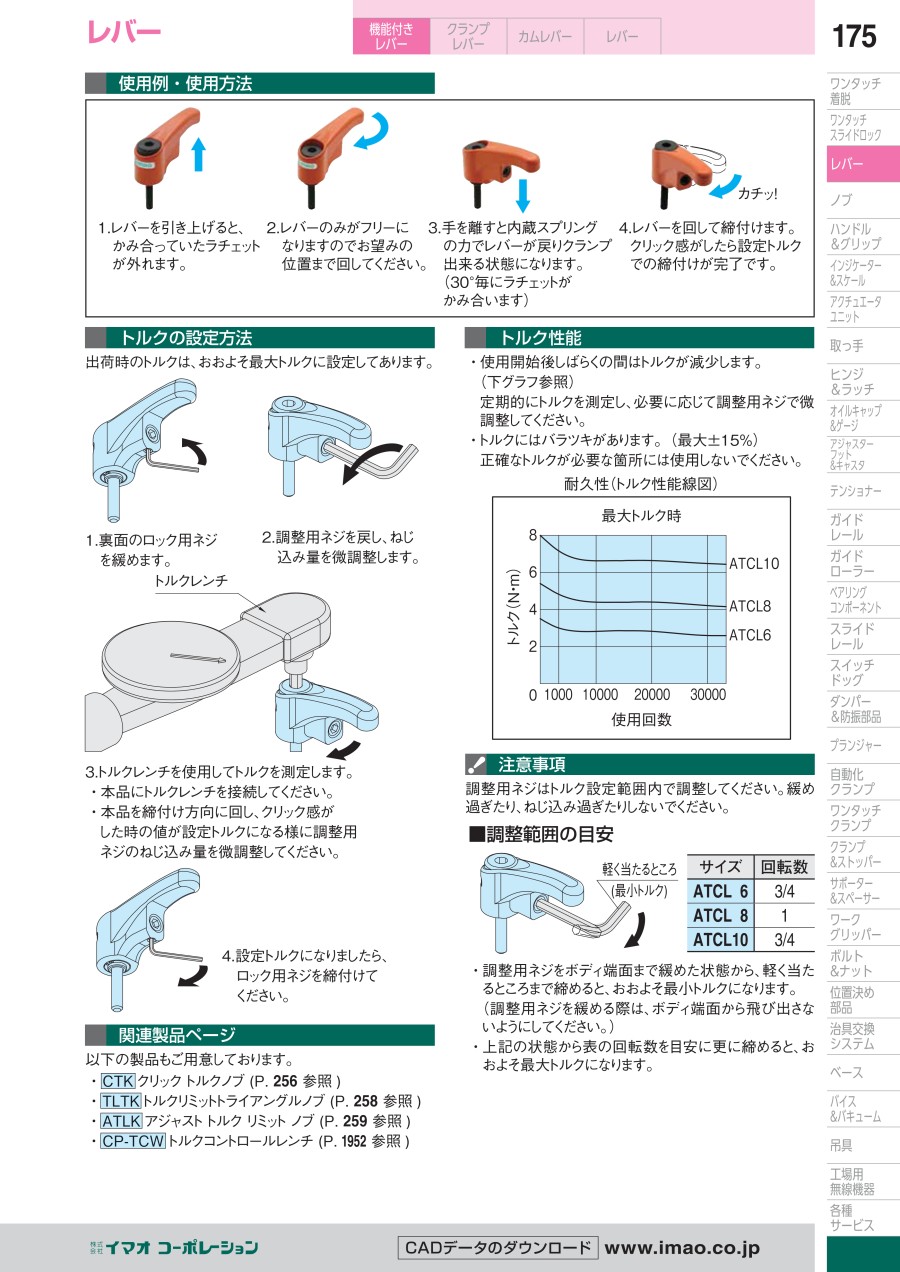

使用方法

1.レバーを引き上げると、かみ合っていたラチェットが外れます。

2.レバーのみがフリーになりますのでお望みの位置まで回してください。

3.手を離すと内蔵スプリングの力でレバーが戻りクランプ出来る状態になります（30°毎にラチェットがかみ合います）。

4.レバーを回して締め付けます。クリック感がしたら設定トルクでの締付けが完了です。

トルクの設定方法

1. 裏面のロック用ネジを緩めます。

2. 調整用ネジを戻し、ねじ込み量を微調整します。

3. トルクレンチを使用してトルクを測定します。

本品にトルクレンチを接続してください。
本品を締付け方向に回し、クリック感がした時の値が設定トルクになる様に調整用ネジのねじ込み量を微調整してください。

4. 設定トルクになりましたら、ロック用ネジを締付けてください。

材質

レバー

SCM440
焼入焼戻
ブラック、オレンジ

ラチェット

SCM415
浸炭焼入
四三酸化鉄皮膜

注意事項

調整用ネジはトルク設定範囲内で調整してください。緩め過ぎたり、ねじ込み過ぎたりしないでください。
出荷時のトルクは、おおよそ最大トルクに設定してあります。

型番リスト

表示件数

型番

取付部サイズ

締付力

(N)

レバー色

回し半径

(mm)

取付部長さ

(mm)

RoHS?

最小発注数量

M6	800～2900	ブラック	60	20	10	1個
M6	800～2900	オレンジ	60	20	10	1個
M6	800～2900	オレンジ	60	25	10	1個
M8	1300～3400	ブラック	75	20	10	1個
M8	1300～3400	オレンジ	75	20	10	1個
M8	1300～3400	ブラック	75	25	10	1個
M8	1300～3400	オレンジ	75	25	10	1個
M8	1300～3400	ブラック	75	30	10	1個
M8	1300～3400	ブラック	75	40	10	1個
M10	1500～4000	オレンジ	90	20	10	1個
M10	1500～4000	ブラック	90	25	10	1個
M10	1500～4000	オレンジ	90	25	10	1個
M10	1500～4000	ブラック	90	30	10	1個
M10	1500～4000	オレンジ	90	30	10	1個
M10	1500～4000	ブラック	90	40	10	1個
M10	1500～4000	オレンジ	90	40	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,160円 ( 8,976円 )	3日目
7,563円 ( 8,319円 )	3日目
7,726円 ( 8,499円 )	3日目
8,489円 ( 9,338円 )	3日目
8,631円 ( 9,494円 )	3日目
8,489円 ( 9,338円 )	3日目
8,631円 ( 9,494円 )	在庫品1日目当日出荷可能
8,489円 ( 9,338円 )	3日目
8,489円 ( 9,338円 )	3日目
9,096円 ( 10,006円 )	3日目
9,096円 ( 10,006円 )	3日目
9,096円 ( 10,006円 )	3日目
9,096円 ( 10,006円 )	3日目
9,798円 ( 10,778円 )	3日目
10,127円 ( 11,140円 )	3日目
9,429円 ( 10,372円 )	3日目

詳細情報

基本情報

基本情報

トルク設定機能付クランプレバーです。
【特長】
・レバー位置の変更ができます。
・締付けトルクの設定ができます。
・設定したトルクに達するとクリック感があり、締付け完了を感知できます。
・レバーを360°旋回できない狭い場所での使用が可能です。
【用途】
・締付け力を一定にしたい箇所に最適。
・スライド、長穴等の位置調整部に便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

トルクコントロールレバー（ATCL）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qネジをステンレスに出来ませんか？

できません。
