イマオコーポレーション

防振ゴム（片側オネジ）（VD4）

Name: 防振ゴム（片側オネジ）（VD4）
Brand: イマオコーポレーション
SKU: 221005353832
Rating: 4.2 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 108円～688円

税込単価: 119円～757円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

防振ゴム（片側メネジ）（VD5）

通常価格(税別)： 108円 (税込価格：119円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

防振ゴム（オネジ・メネジ） VD2

4.2

通常価格(税別)： 145円 (税込価格：160円)

通常出荷日：在庫品1日目

稼働中の機械による振動を減衰・吸収することで機械設備の寿命を延ばす防振ゴム。【...

詳細情報を確認する

種類
防振ゴム
材質
天然ゴム（NR）
接続形状
片端おねじ
硬度 (ショアA)
55±5
使用温度範囲 (℃)
-40::80
使用用途
防振 / 除振
使用特性
標準
取付け部材質
スチール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体材質：天然ゴム（NR）ショアA55±5 ブラック
オネジ材質：SS400 亜鉛メッキ

規格表

型番	D	H	M	L	最大荷重（N）	最大たわみ（mm）	パネ定数（N/mm）	質量（g）
VD4-0808M 3	8	8	M3×0.5	6	55	2	28	3
VD4-1010M 4	10	10	M4×0.7	10	88	2.5	35	2
VD4-1015M 4	10	15	M4×0.7	10	92	3.75	25	3
VD4-1510M 4	15	10	M4×0.7	10	168	2	84	4
VD4-1515M 4		15			259	3.75	69	5
VD4-1520M 4		20			223	5	45	7
VD4-1530M 4		30			258	7.5	34	9
VD4-2010M 6	20	10	M6×1	18	645	2.5	258	15
VD4-2015M 6		15			468	3.75	125	10
VD4-2020M 6		20			367	5	73	13
VD4-2030M 6		30			420	7.5	56	23
VD4-2515M 6	25	15	M6×1	18	797	3.75	213	18
VD4-2517M 6		17			833	4.25	196	20
VD4-2520M 6		20			581	5	116	20
VD4-2530M 6		30			591	7.5	79	25
VD4-3015M 8	30	15	M8×1.25	20	1,023	3.75	273	30
VD4-3017M 8		17			1,275	4.25	300	31
VD4-3020M 8		20			1,014	5	203	35
VD4-3025M 8		25			1,026	6.25	164	38
VD4-3030M 8		30			776	7.5	103	43
VD4-4020M 8	40	20	M8×1.25	23	2,500	5	500	55
VD4-4025M 8		25			1,660	6.25	266	60
VD4-4030M 8		30			1,480	7.5	197	73
VD4-4040M 8		40			1,403	10	140	83
VD4-5020M10	50	20	M10×1.5	28	3,460	5	692	90
VD4-5030M10		30			2,520	7.5	336	118
VD4-5040M10		40			2,760	10	276	140

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

ばね定数

(N/mm)

最大荷重

(N)

外径 D

(mm)

RoHS?

最小発注数量

～300	M3	8	28	55	8	10	1個
～300	M4	10	35	88	10	10	1個
～300	M4	15	25	92	10	10	20個
～300	M4	10	84	168	15	10	1個
～300	M4	15	69	259	15	10	20個
～300	M4	20	45	223	15	10	20個
～300	M4	30	34	258	15	10	20個
301～700	M6	10	258	645	20	10	1個
301～700	M6	15	125	468	20	10	1個
301～700	M6	20	73	367	20	10	1個
301～700	M6	30	56	420	20	10	20個
701～2500	M6	15	213	797	25	10	1個
701～2500	M6	17	196	833	25	10	20個
301～700	M6	20	116	581	25	10	20個
301～700	M6	30	79	591	25	10	1個
701～2500	M8	15	273	1023	30	10	1個
701～2500	M8	17	300	1275	30	10	20個
701～2500	M8	20	203	1014	30	10	20個
701～2500	M8	25	164	1026	30	10	20個
701～2500	M8	30	103	776	30	10	1個
701～2500	M8	20	500	2500	40	10	1個
701～2500	M8	25	266	1660	40	10	1個
701～2500	M8	30	197	1480	40	10	1個
701～2500	M8	40	140	1403	40	10	1個
2501～5500	M10	20	692	3460	50	10	1個
2501～5500	M10	30	336	2520	50	10	1個
2501～5500	M10	40	276	2760	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

135円 ( 149円 )	在庫品1日目当日出荷可能
129円 ( 142円 )	在庫品1日目当日出荷可能
109円 ( 120円 )	3日目
129円 ( 142円 )	在庫品1日目当日出荷可能
108円 ( 119円 )	3日目
118円 ( 130円 )	3日目
137円 ( 151円 )	3日目
135円 ( 149円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
147円 ( 162円 )	4日目
155円 ( 171円 )	在庫品1日目当日出荷可能
169円 ( 186円 )	3日目
169円 ( 186円 )	3日目
193円 ( 212円 )	在庫品1日目当日出荷可能
223円 ( 245円 )	在庫品1日目当日出荷可能
236円 ( 260円 )	4日目
236円 ( 260円 )	3日目
256円 ( 282円 )	3日目
320円 ( 352円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	在庫品1日目当日出荷可能
368円 ( 405円 )	在庫品1日目当日出荷可能
387円 ( 426円 )	在庫品1日目当日出荷可能
513円 ( 564円 )	在庫品1日目当日出荷可能
514円 ( 565円 )	在庫品1日目当日出荷可能
543円 ( 597円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

稼働中の機械による振動を減衰・吸収することで機械設備の寿命を延ばす防振ゴム。
【特長】
・騒音や隣接機械への悪影響を防ぐ。
・取付用途の応じた7タイプ。
・簡単な選定方法。
・天然ゴム使用。
【用途】
・送風機、エンジン、各種産業機器等の防振に最適。
・振動の減衰、吸収に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

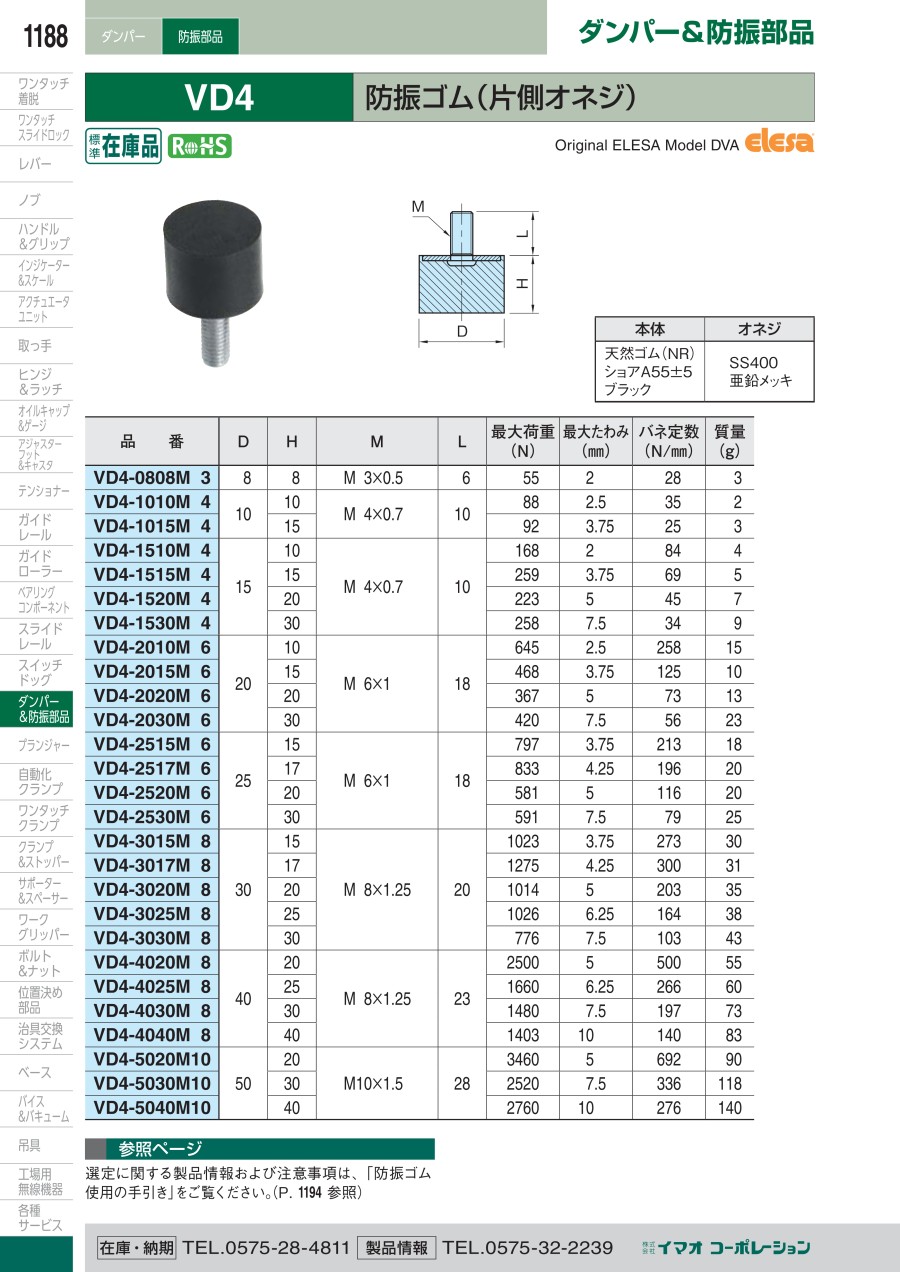

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

防振ゴム（片側オネジ）（VD4）のレビュー

4.2平均満足度：4.25件のレビュー

星5
60%
星4
0%
星3
40%
星2
0%
星1
0%

製品の押さえに使用しています

満足度：5.02024/05/23

社内での製品の押さえに使用しています。元々はNCナイロンで押さえていましたが、傷がつくのでネジ部があり取り付けやすいこの...もっと読む

0人が参考にしています。

木製の台の脚に使用しています

満足度：5.02022/10/13

木製の台の水平が取れていなかったのでこの商品を使用しました。木製の台の脚に鬼目ナットでねじ座を作り、ねじ込んでいます。水...もっと読む

0人が参考にしています。

当社開発製品の試作品に使いました

満足度：3.02019/11/26

当社で設計し開発している開発製品の試作品において防振する必要があり、この商品を試験的に使用しました。試作品に試験的に利用...もっと読む

0人が参考にしています。

装置脚部に利用

満足度：3.02019/04/23

手作業を行う治具と併用している装置脚部に対し、移動に伴う防振、騒音軽減効果を期待して使っています。類似品各種を検証利用し...もっと読む

0人が参考にしています。

試作に使用

満足度：5.02019/03/27

何種類か同じような商品を購入しました。その中で設計上使えるかどうか試しています。商品自体の品質は特に問題はありませんでし...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qネジ部がステンレス製のものはありますか？

取寄品としてご準備が可能です。詳細は別途VONAサポートセンター(0120-343-256)までお問い合わせください。

この商品を見た人は、こんな商品も見ています

	今見ている商品防振ゴム（片側オネジ）（VD4）	防振ゴム（片側メネジ）（VD5）	防振ゴム（グロメット）	【エコノミーシリーズ】 RoHS対応防振ゴム両端おねじタイプ	【エコノミーシリーズ】 RoHS対応防振ゴム両端めねじタイプ	【エコノミーシリーズ】 RoHS対応防振ゴム片端おねじタイプ
メーカー	イマオコーポレーション	イマオコーポレーション	NOK	ミスミ	ミスミ	ミスミ
通常価格	108円-	108円 -	378円 -	68円 -	86円 -	86円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目
種類	防振ゴム	防振ブッシュ	防振ブッシュ	防振ゴム	防振ゴム	防振ゴム
材質	天然ゴム（NR）	天然ゴム（NR）	ハイダンピングラバー	天然ゴム	天然ゴム	天然ゴム
接続形状	片端おねじ	片端めねじ	通し穴	両端おねじ止めタイプ	両端めねじ	おねじ
硬度(ショアA)	55±5	55±5	45	ショアA60	ショアA60	ショアA60
使用温度範囲(℃)	-40::80	-40::80	-20::120	-	-	-
