防振ゴム（両側メネジ） VD3

Name: 防振ゴム（両側メネジ） VD3
Brand: イマオコーポレーション
SKU: 221005353821
Rating: 4 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): 145円～2,424円

税込単価: 160円～2,666円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

防振ゴム（片側オネジ）（VD4）

4.2

通常価格(税別)： 108円 (税込価格：119円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

防振ゴム（片側メネジ）（VD5）

通常価格(税別)： 108円 (税込価格：119円)

通常出荷日：在庫品1日目

騒音や隣接機械への悪影響を防ぎ、機械設備の寿命を延ばす防振ゴム。【特長】・稼働...

詳細情報を確認する

種類
防振ブッシュ
材質
天然ゴム（NR）
接続形状
両端めねじ
硬度 (ショアA)
55±5
使用用途
防振 / 除振
使用特性
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番		D	H	M	Lf	最大荷重（N）	最大たわみ（mm）	バネ定数（N/mm）	質量（g）
スチール製	SUS製	D	H	M	Lf	最大荷重（N）	最大たわみ（mm）	バネ定数（N/mm）	質量（g）
VD3-0808M 3	VD3-0808M 3-SUS	8	8	M3×0.5	3	85	2	43	1
VD3-1010M 4	VD3-1010M 4-SUS	10	10	M4×0.7	4	100	2.5	40	2
VD3-1015M 4	VD3-1015M 4-SUS	10	15	M4×0.7	4	100	3.75	27	3
VD3-1510M 4	VD3-1510M 4-SUS	15	10	M4×0.7	4	325	2	163	4
VD3-1515M 4	VD3-1515M 4-SUS		15			280	3.75	75	6
VD3-1520M 4	VD3-1520M 4-SUS		20			234	5	47	8
VD3-2015M 6	VD3-2015M 6-SUS	20	15	M6×1	6	227	1.5	151	13
VD3-2020M 6	VD3-2020M 6-SUS		20			430	5	86	16
VD3-2025M 6	VD3-2025M 6-SUS		25			433	6.25	69	19
VD3-2520M 6	VD3-2520M 6-SUS	25	20	M6×1	6	620	5	124	26
VD3-2525M 6	VD3-2525M 6-SUS		25			529	6.25	85	29
VD3-2530M 6	VD3-2530M 6-SUS		30			524	7.5	70	25
VD3-3020M 8	VD3-3020M 8-SUS	30	20	M8×1.25	8	1,067	0.7	1,524	39
VD3-3030M 8	VD3-3030M 8-SUS		30			1,055	7.5	141	45
VD3-3040M 8	VD3-3040M 8-SUS		40			2,100	10	210	53
VD3-4030M 8	VD3-4030M 8-SUS	40	30	M8×1.25	8	1,574	7.5	210	80
VD3-4040M 8	VD3-4040M 8-SUS	40	40	M8×1.25	8	1,397	10	140	98
VD3-5030M 10	VD3-5030M10-SUS	50	30	M10×1.5	10	3,300	7.5	440	125
VD3-5040M 10	VD3-5040M10-SUS		40			2,130	10	213	150
VD3-5050M 10	VD3-5050M10-SUS		50			2,188	11.25	194	125

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

ばね定数

(N/mm)

使用温度範囲

(℃)

最大荷重

(N)

取付け部材質

外径 D

(mm)

RoHS?

最小発注数量

～300	M3	8	43	-40～80	85	スチール	8	10	1個
～300	M3	8	43	-	85	ステンレス	8	10	1個
～300	M4	10	40	-40～80	100	スチール	10	10	1個
～300	M4	10	40	-	100	ステンレス	10	10	1個
～300	M4	15	27	-40～80	100	スチール	10	10	1個
～300	M4	15	27	-	100	ステンレス	10	10	1個
301～700	M4	10	163	-40～80	325	スチール	15	10	1個
301～700	M4	10	163	-	325	ステンレス	15	10	20個
～300	M4	15	75	-40～80	280	スチール	15	10	1個
～300	M4	15	75	-	280	ステンレス	15	10	1個
～300	M4	20	47	-40～80	234	スチール	15	10	1個
～300	M4	20	47	-	234	ステンレス	15	10	20個
～300	M6	15	151	-40～80	227	スチール	20	10	1個
～300	M6	15	151	-	227	ステンレス	20	10	1個
301～700	M6	20	86	-40～80	430	スチール	20	10	1個
301～700	M6	20	86	-	430	ステンレス	20	10	20個
301～700	M6	25	69	-40～80	433	スチール	20	10	20個
301～700	M6	25	69	-	433	ステンレス	20	10	20個
301～700	M6	20	124	-40～80	620	スチール	25	10	20個
301～700	M6	20	124	-	620	ステンレス	25	10	20個
301～700	M6	25	85	-40～80	529	スチール	25	10	1個
301～700	M6	25	85	-	529	ステンレス	25	10	20個
301～700	M6	30	70	-40～80	524	スチール	25	10	20個
301～700	M6	30	70	-	524	ステンレス	25	10	20個
701～2500	M8	20	1524	-40～80	1067	スチール	30	10	1個
701～2500	M8	20	1524	-	1067	ステンレス	30	10	20個
701～2500	M8	30	141	-40～80	1055	スチール	30	10	1個
701～2500	M8	30	141	-	1055	ステンレス	30	10	1個
701～2500	M8	40	210	-40～80	2100	スチール	30	10	20個
701～2500	M8	40	210	-	2100	ステンレス	30	10	1個
701～2500	M8	30	210	-40～80	1574	スチール	40	10	1個
701～2500	M8	30	210	-	1574	ステンレス	40	10	1個
701～2500	M8	40	140	-40～80	1397	スチール	40	10	20個
701～2500	M8	40	140	-	1397	ステンレス	40	10	1個
2501～5500	M10	30	440	-40～80	3300	スチール	50	10	1個
2501～5500	M10	30	440	-	3300	ステンレス	50	10	1個
701～2500	M10	40	213	-40～80	2130	スチール	50	10	1個
701～2500	M10	40	213	-	2130	ステンレス	50	10	1個
701～2500	M10	50	194	-40～80	2188	スチール	50	10	1個
701～2500	M10	50	194	-	2188	ステンレス	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

145円 ( 160円 )	在庫品1日目当日出荷可能
408円 ( 449円 )	在庫品1日目当日出荷可能
145円 ( 160円 )	在庫品1日目当日出荷可能
541円 ( 595円 )	在庫品1日目当日出荷可能
161円 ( 177円 )	在庫品1日目当日出荷可能
408円 ( 449円 )	在庫品1日目当日出荷可能
206円 ( 227円 )	在庫品1日目当日出荷可能
417円 ( 459円 )	3日目
164円 ( 180円 )	在庫品1日目当日出荷可能
635円 ( 699円 )	在庫品1日目当日出荷可能
174円 ( 191円 )	在庫品1日目当日出荷可能
442円 ( 486円 )	4日目
203円 ( 223円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
442円 ( 486円 )	4日目
155円 ( 171円 )	3日目
460円 ( 506円 )	4日目
197円 ( 217円 )	3日目
564円 ( 620円 )	3日目
267円 ( 294円 )	在庫品1日目当日出荷可能
607円 ( 668円 )	3日目
220円 ( 242円 )	3日目
638円 ( 702円 )	3日目
400円 ( 440円 )	在庫品1日目当日出荷可能
788円 ( 867円 )	4日目
455円 ( 501円 )	在庫品1日目当日出荷可能
989円 ( 1,088円 )	在庫品1日目当日出荷可能
385円 ( 424円 )	3日目
1,189円 ( 1,308円 )	3日目
625円 ( 688円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	3日目
477円 ( 525円 )	3日目
1,589円 ( 1,748円 )	3日目
640円 ( 704円 )	在庫品1日目当日出荷可能
1,889円 ( 2,078円 )	在庫品1日目当日出荷可能
725円 ( 798円 )	3日目
2,036円 ( 2,240円 )	3日目
928円 ( 1,021円 )	在庫品1日目当日出荷可能
2,424円 ( 2,666円 )	3日目

詳細情報

基本情報

基本情報

騒音や隣接機械への悪影響を防ぎ、機械設備の寿命を延ばす防振ゴム。
【特長】
・稼働中の機械による振動を減衰・吸収する。
・取付用途の応じた7タイプ。
・簡単な選定方法。
・天然ゴム使用。
・ステンレス製品も用意。
【用途】
・送風機、エンジン、各種産業機器等の防振。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

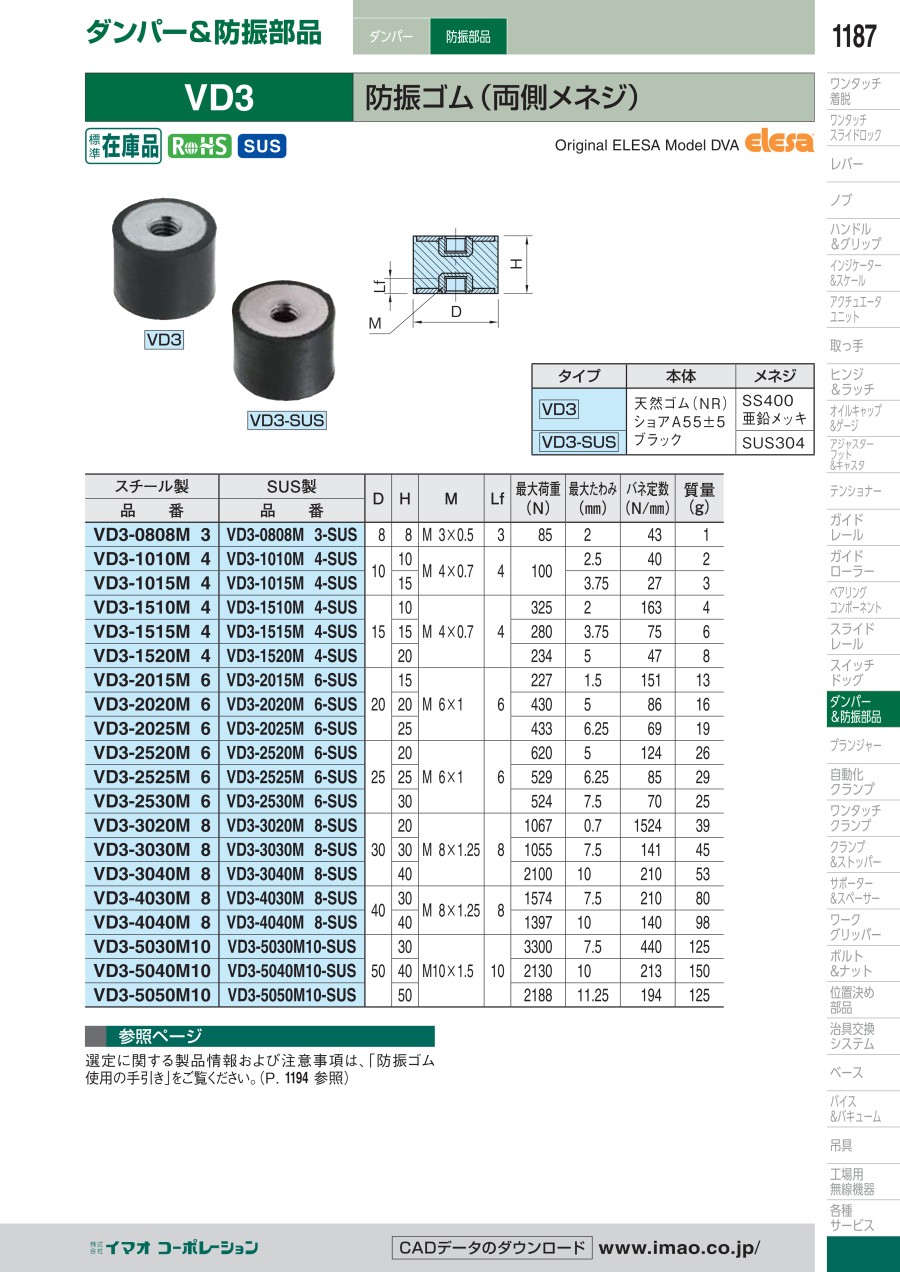

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

防振ゴム（両側メネジ） VD3のレビュー

4平均満足度：4.05件のレビュー

星5
20%
星4
60%
星3
20%
星2
0%
星1
0%

機械設備のコントローラーを本体に装着するために

満足度：4.02019/05/08

揺動する機械設備に対しコントローラーを本体に装着するために間にかませて電子機器への防振効果を期し使用しました。動作等を伴...もっと読む

2人が参考にしています。

小型フィーダーの防振

満足度：4.02016/05/20

両側メネジの防振ゴムを探していました。探すとなかなかないので重宝しています。取付けがコンパクト(特に高さ方向)に収まる...もっと読む

1人が参考にしています。

試作品に使用

満足度：5.02021/11/25

自社製品を車両に搭載することになり、その時の試作用部品として購入しました。結果的に、めねじ-めねじの製品は使わないことに...もっと読む

0人が参考にしています。

電器備品の防振対策

満足度：4.02020/03/16

エンジンに直接取り付ける際に使用しました、スペースも少ないのでこの小さな防振ゴムは大変重宝します、ネジの種類も豊富なのも...もっと読む

0人が参考にしています。

センサー類等の防振用として

満足度：3.02019/12/10

当社オリジナル製品に使用しています。製品内の電子デバイスやセンサー類等の防振用として購入しています。選定理由は、組立やす...もっと読む

0人が参考にしています。
