TPEダンパー（ラジアル）（TPGBR）

Name: TPEダンパー （ラジアル）（TPGBR）
Brand: イマオコーポレーション
SKU: 221005353797
Rating: 2 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度2.0

この商品のレビューをみる（1件）

通常単価(税別): 1,623円～4,347円

税込単価: 1,785円～4,782円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

TPEダンパー（アキシアル）

通常価格(税別)： 795円 (税込価格：875円)

通常出荷日：在庫品1日目

【特長】・衝撃吸収性のある形状により、大きなエネルギーを吸収します。・ウレタン...

詳細情報を確認する

種類
ダンパー
材質
ポリエステル系熱可塑性エラストマー（TPEE)
接続形状
通し穴
接続ねじ M
M4
使用温度範囲 (℃)
-40::49
使用用途
クッション / 緩衝
使用特性
標準 / 耐久性 / 耐候性 / 耐油性 / 耐薬品性

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

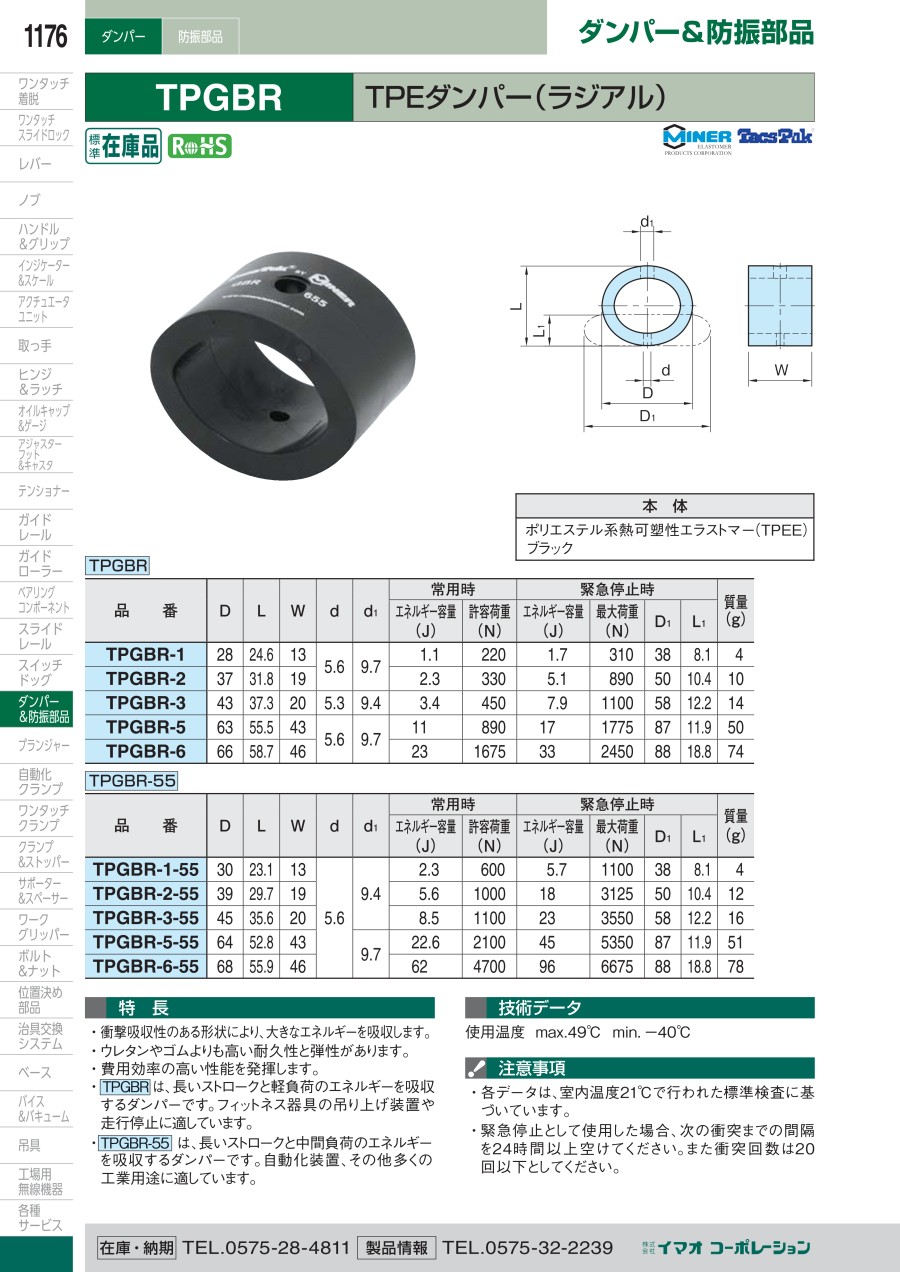

外形図

製品仕様

本体: ポリエステル系熱可塑性エラストマー（TPEE）ブラック

規格表

TPGBRタイプ

TPGBR-55タイプ

選定手順・ポイント

サイズ選定

（1）下記の式より、パターンに合った衝突エネルギーを算出します。

自由落下E=m×g×h
斜面衝突E=m×g×L×sinθ
水平衝突E=1/2×m×V²
E:衝突エネルギー（J）
m:質量（kg）
h:高さ（m）
L:斜面の距離（m）
θ:傾斜角度
g:重力加速度（≒9.8m/s²）
V:速度（m/s）

（2）仕様表のエネルギー容量から、（1）で求めた値が収まるサイズを選定します。

技術情報・設計アイデア

推奨取付ボルトサイズ

タイプ	M
TPGBR TPGBR-55	M4

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

高さH・厚さT

(mm)

許容荷重（常用時）

(N)

最大荷重（緊急停止時）

(N)

外径 D

(mm)

RoHS?

最小発注数量

301～700	24.6	220	310	28	10	1個
701～2500	23.1	600	1100	30	10	1個
701～2500	31.8	330	890	37	10	1個
2501～5500	29.7	1000	3125	39	10	1個
701～2500	37.3	450	1100	43	10	1個
2501～5500	35.6	1100	3550	45	10	1個
701～2500	55.5	890	1775	63	10	1個
2501～5500	52.8	2100	5350	64	10	1個
701～2500	58.7	1675	2450	66	10	1個
5501～12500	55.9	4700	6675	68	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,623円 ( 1,785円 )	在庫品1日目当日出荷可能
1,747円 ( 1,922円 )	3日目
1,893円 ( 2,082円 )	在庫品1日目当日出荷可能
1,768円 ( 1,945円 )	3日目
2,812円 ( 3,093円 )	3日目
2,892円 ( 3,181円 )	3日目
3,491円 ( 3,840円 )	3日目
3,491円 ( 3,840円 )	3日目
4,073円 ( 4,480円 )	3日目
4,347円 ( 4,782円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・衝撃吸収性のある形状により、大きなエネルギーを吸収します。
・ウレタンやゴムよりも高い耐久性と弾性があります。
・費用効率の高い性能を発揮します。
・TPGBRは、長いストロークと軽負荷のエネルギーを吸収するダンパーです。
・フィットネス器具の吊り上げ装置や走行停止に適しています。
・TPGBR-55は、長いストロークと中間負荷のエネルギーを吸収するダンパーです。
・自動化装置、その他多くの工業用途に適しています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TPEダンパー（ラジアル）（TPGBR）のレビュー

2平均満足度：2.01件のレビュー

星5
0%
星4
0%
星3
0%
星2
100%
星1
0%

AGV(無人搬送車）に使用

満足度：2.02020/01/15

AGV（無人搬送車）のサスペンションのゴムとして購入しました。単純な構造で安くて高い荷重を吸収できるように、ショックアブ...もっと読む

ミスミからのコメント

この度はお客様のご期待に沿えず申し訳ございませんでした。頂きましたご意見につきましては、メーカーへフィードバックし今後の商品開発の参考とさせて頂きます。引き継ぎ忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願いします。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 TPEダンパー（ラジアル）（TPGBR）	防振ゲル　ゴム被覆タイプ	TPEダンパー（アキシアル）	ゲルブッシュ	【エコノミーシリーズ】 RoHS対応防振ゴム片端めねじタイプ	防振ゲル（芯金ステンレス）　－めねじXプレート止めタイプ－
メーカー	イマオコーポレーション	ミスミ	イマオコーポレーション	タイカ	ミスミ	ミスミ
通常価格	1,623円-	10,747円	795円 -	718円 -	86円 -	4,342円
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目
種類	ダンパー	防振ゲル	ダンパー	防振ブッシュ	防振ゴム	防振ゲル
材質	ポリエステル系熱可塑性エラストマー（TPEE)	シリコーン	ポリエステル系熱可塑性エラストマー（TPEE)	シリコーン	天然ゴム	シリコーン
接続形状	通し穴	おねじXプレート止めタイプ	通し穴	通し穴	片端めねじ	めねじXプレート止めタイプ
接続ねじ M	M4	M10	-	-	-	M6
使用温度範囲(℃)	-40::49	-	-40::49	-40::200	-	-
