TPEダンパー（アキシアル）

Name: TPEダンパー（アキシアル）
Brand: イマオコーポレーション
SKU: 221005353786
Rating: 3 (1 reviews)

カタログ |

通常単価(税別): 795円～6,401円

税込単価: 875円～7,041円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

TPE（熱可塑性エラストマー）製の衝撃吸収・衝突保護用部品です。【特長】・吸収性はラバー、ウレタンの1...

詳細を確認

33.0

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

イマオコーポレーション

防振ゴム（オネジ・メネジ） VD2

通常価格(税別)： 145円 (税込価格：160円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

TPEダンパー（ラジアル）（TPGBR）

通常価格(税別)： 1,623円 (税込価格：1,785円)

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

TPEダンパー（アキシアル）

本体素材：ポリエステル系熱可塑性エラストマー（TPEE）ブラック

TPEダンパー（アキシアル）

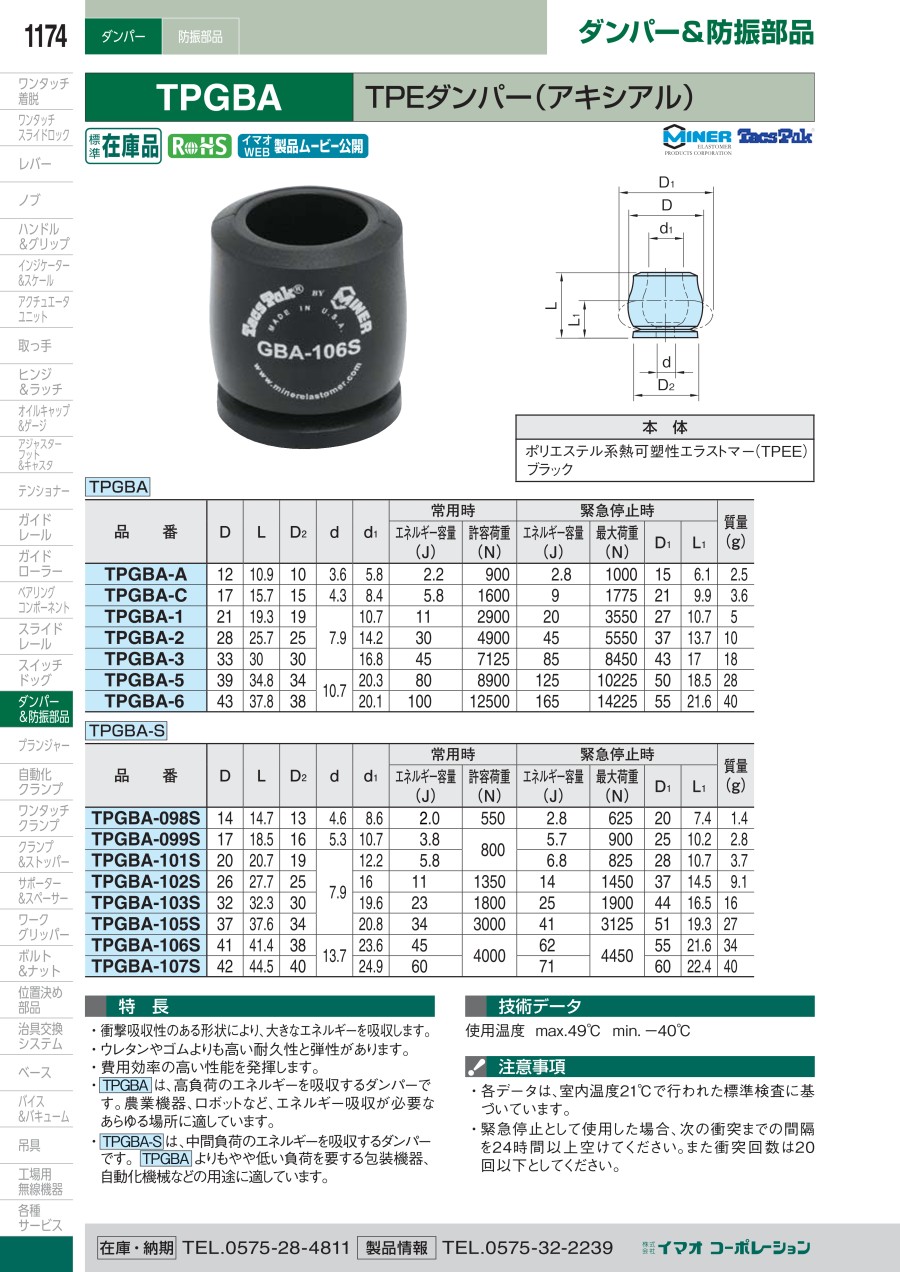

寸法図

品番	D	L	D₂	d	d₁	常用時		緊急停止時注）				質量 (g)
品番	D	L	D₂	d	d₁	エネルギー容量 (J)	許容荷重 (N)	エネルギー容量 (J)	最大荷重 (N)	D₁	L₁	質量 (g)
TPGBA-A	12	10.9	10	3.6	5.8	2.2	900	2.8	1000	15	6.1	2.5
TPGBA-C	17	15.7	15	4.3	8.4	5.8	1600	9	1775	21	9.9	3.6
TPGBA-1	21	19.3	19	7.9	10.7	11	2900	20	3550	27	10.7	5
TPGBA-2	28	25.7	25		14.2	30	4900	45	5550	37	13.7	10
TPGBA-3	33	30	30		16.8	45	7125	85	8450	43	17	18
TPGBA-5	39	34.8	34	10.7	20.3	80	8900	125	10225	50	18.5	28
TPGBA-6	43	37.8	38	10.7	20.1	100	12500	165	14225	55	21.6	40

注）緊急停止として使用した場合、次の衝突までの間隔を24時間以上空けてください。また衝突回数は20回以下としてください。

品番	D	L	D₂	d	d₁	常用時		緊急停止時注）				質量 (g)
品番	D	L	D₂	d	d₁	エネルギー容量 (J)	許容荷重 (N)	エネルギー容量 (J)	最大荷重 (N)	D₁	L₁	質量 (g)
TPGBA-098S	14	14.7	13	4.6	8.6	2.0	550	2.8	625	20	7.4	1.4
TPGBA-099S	17	18.5	16	5.3	10.7	3.8	800	5.7	900	25	10.2	2.8
TPGBA-102S	26	27.7	25	7.9	16	11	1350	14	1450	37	14.5	9.1
TPGBA-103S	32	32.3	30		19.6	23	1800	25	1900	44	16.5	16
TPGBA-105S	37	37.6	34		20.8	34	3000	41	3125	51	19.3	27
TPGBA-106S	41	41.4	38	13.7	23.6	45	4000	62	4450	55	21.6	34
TPGBA-107S	42	44.5	40	13.7	24.9	60	4000	71	4450	60	22.4	40

注）緊急停止として使用した場合、次の衝突までの間隔を24時間以上空けてください。また衝突回数は20回以下としてください。

推奨取付ボルトサイズ

寸法図

品番	M
TPGBA-A	M3
TPGBA-C	M4
TPGBA-1	M5
TPGBA-2	M6
TPGBA-3	M6
TPGBA-5	M8
TPGBA-6	M8

品番	M
TPGBA-098S	M4
TPGBA-099S	M5
TPGBA-102S	M6
TPGBA-103S
TPGBA-105S
TPGBA-106S	M10
TPGBA-107S	M12

使用例・使用方法

（1）下記の式より、パターンに合った衝突エネルギーを算出します。

自由落下 E = m × g × h
斜面衝突 E = m × g × L × sinθ
水平衝突 E = 1/2 × m × V2

E ：衝突エネルギー（J）
m ：質量（kg）
h ：高さ（m）
L ：斜面の距離（m）
θ ：傾斜角度
g ：重力加速度（≒9.8m/s2）
V ：速度（m/s）

自由落下

斜面衝突

水平衝突

（2）衝突回数に合わせて、（1）で求めた値に下記の係数をかけます。

1未満（回/分）： 1
1以上2未満（回/分）： 2
2以上4未満（回/分）： 3
4以上（回/分）：TPGBR を推奨

（3）仕様表のエネルギー容量から、（2）で求めた値が収まるサイズを選定します。

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

許容荷重（常用時）

(N)

最大荷重（緊急停止時）

(N)

外径 D

(mm)

RoHS?

最小発注数量

301～700	M4	14.7	550	625	14	10	1個
701～2500	M5	18.5	800	900	17	10	1個
2501～5500	M5	19.3	2900	3550	21	10	1個
5501～12500	M6	25.7	4900	5550	28	-	1個
5501～12500	M6	30	7125	8450	33	10	1個
5501～12500	M8	34.8	8900	10225	39	10	1個
12501～60000	M8	37.8	12500	14225	43	10	1個
701～2500	M6	27.7	1350	1450	26	10	1個
701～2500	M6	32.3	1800	1900	32	10	1個
2501～5500	M6	37.6	3000	3125	37	10	1個
2501～5500	M10	41.4	4000	4450	41	-	1個
2501～5500	M12	44.5	4000	4450	42	10	1個
701～2500	M3	10.9	900	1000	12	10	1個
701～2500	M4	15.7	1600	1775	17	10	1個

通常単価(税別) (税込単価)	通常出荷日

965円 ( 1,062円 )	在庫品1日目当日出荷可能
911円 ( 1,002円 )	在庫品1日目当日出荷可能
2,166円 ( 2,383円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	4日目
4,558円 ( 5,014円 )	3日目
5,975円 ( 6,573円 )	3日目
6,178円 ( 6,796円 )	3日目
2,521円 ( 2,773円 )	3日目
4,560円 ( 5,016円 )	3日目
5,431円 ( 5,974円 )	3日目
6,013円 ( 6,614円 )	3日目
6,401円 ( 7,041円 )	3日目
795円 ( 875円 )	在庫品1日目当日出荷可能
948円 ( 1,043円 )	3日目

詳細情報

基本情報

基本情報

TPE（熱可塑性エラストマー）製の衝撃吸収・衝突保護用部品です。
【特長】
・吸収性はラバー、ウレタンの10～20倍です
・衝撃吸収性のある形状により、大きなエネルギーを吸収します
・ウレタンやゴムよりも高い耐久性と弾性があります
・長寿命、耐油性、耐薬品性に優れます
・対候性があり、屋外での使用も可能です
・費用効率の高い性能を発揮します
・TPGBAは、高負荷のエネルギーを吸収するダンパーです。農業機器、ロボットなど、エネルギー吸収が必要なあらゆる場所に適しています
・TPGBA-Sは、中間負荷のエネルギーを吸収するダンパーです。TPGBAよりもやや低い負荷を要する包装機器、自動化機械などの用途に適しています
【用途】
・自動化機械/装置、ロボット、油空圧装置、梱包/包装機械等に最適

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TPEダンパー（アキシアル）のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

試作品、試験に使用

満足度：3.02019/01/29

試作品に対するドアの開閉時衝撃吸収試験に使用しました。今回の当社の利用目的からすると衝撃吸収力に物足りなさを感じたため、...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 TPEダンパー（アキシアル）	TPEダンパー（ラジアル）（TPGBR）	防振ゴム（片側オネジ）（VD4）	防振ゴム（片側メネジ）（VD5）	フィックスドダンパー（FD）	ロスタ防振マウント ESL
メーカー	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	三木プーリ
通常価格	795円-	1,623円 -	108円 -	108円 -	498円 -	19,444円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	13日目
特性・用途	該当なし	-	-	-	-	-
種類	ダンパー	ダンパー	防振ゴム	防振ブッシュ	ダンパー	防振マウント・空気ばね
材質	ポリエステル系熱可塑性エラストマー（TPEE)	ポリエステル系熱可塑性エラストマー（TPEE)	天然ゴム（NR）	天然ゴム（NR）	ウレタン	天然ゴム
接続形状	通し穴	通し穴	片端おねじ	片端めねじ	めねじ	通し穴
使用用途	クッション / 緩衝	クッション / 緩衝	防振 / 除振	防振 / 除振	クッション	-
