コンパクトサイドクランプ（CP134）
- 通常単価(税別)
- 3,397円
- 税込単価
- 3,737円
【特長】・口金斜め移動。・ワークを固定する水平分力。・ワークの浮き上がりを防止...
詳細情報を確認する- クランプ力 (kN)
- 3.5
- 許容取付トルク (N・m)
- 5.4
- L (mm)
- 25
- 本体材質
- SCM440
- 本体表面処理
- 四三酸化鉄皮膜
- 高さ H (mm)
- 9
閲覧中の商品と併せてご検討ください
－閉じる
CP134-05009の仕様・寸法情報
商品情報
外形図
製品仕様
- 本体：SCM440／四三酸化鉄皮膜 HRC33～39
- Oリング：フッ素ゴム（FKM）
- クランプ力：3.5kN
- 許容締付トルク：5.4N・m
- 質量：26g
- 適応Oリング（呼び番号）：S8（線径1.5 内径7.5）
取付方法
取付けにはクランプ時の本体の倒れ防止用の下穴（ピン用穴）が必要です。
| M1 | d（0～+0.3） | Lf1 | P1 |
|---|---|---|---|
| M5 | 5 | 7 | 10 |
規格表
| 型番 | S | W | W1 | H1 | L1 | P | D | H2 | M | Lf | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP134-05009 | 2.5 | 19 | 7 | 9 | 11 | 10 | 5 | 6 | M5 | 3 | 25 |

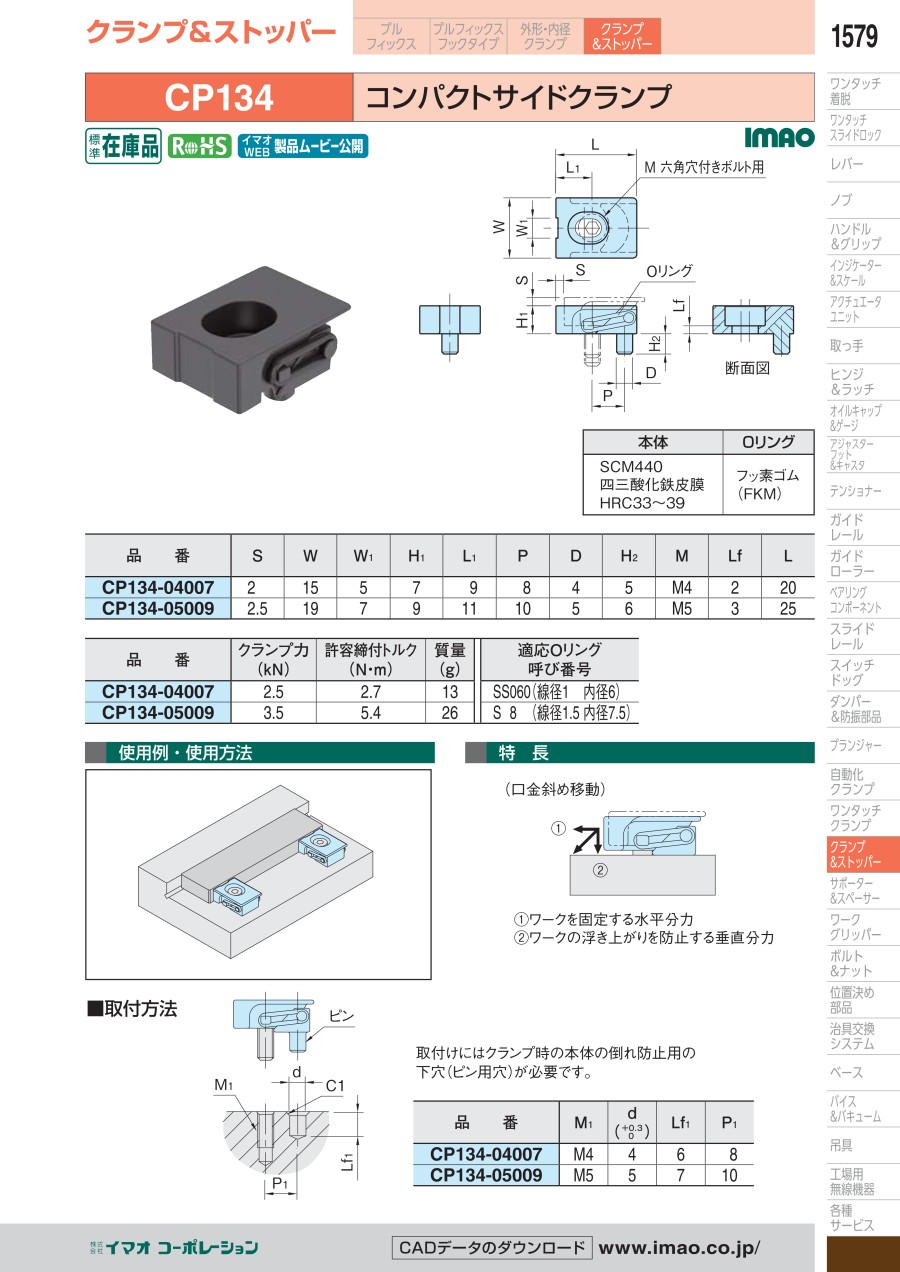

カタログ
商品担当おすすめ
コンパクトサイドクランプ（CP134）の型番CP134-05009のページです。
型番CP134-05009に関する仕様情報を記載しております。
