イマオコーポレーション

引込みクランプ（重荷重タイプ）（QLPDH）

引込みクランプ（重荷重タイプ）（QLPDH）
通常単価(税別)
42,604円～51,208円
税込単価
46,864円～56,329円
通常出荷日：3日目～4日目

【用途】・ワークを下側から引き込んでクランプ【特長】・レバー方式の工具レスクランプです。

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

クランプボルト（重荷重用）（QLPDH-M）

イマオコーポレーション

クランプボルト（重荷重用）（QLPDH-M）
通常価格(税別)： 3,036円 (税込価格：3,340円)

通常出荷日：3 日目 ～

よく一緒に見られています

スイングクランプ（QLSWC）

イマオコーポレーション

スイングクランプ（QLSWC）
通常価格(税別)： 14,170円 (税込価格：15,587円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

引込みクランプ（重荷重タイプ）（QLPDH） 外形図

製品仕様

  • 本体：SCM440／焼入焼戻／四三酸化鉄皮膜
  • レバー：S45C／焼入焼戻／四三酸化鉄皮膜
  • グリップ：フェノール樹脂／ブラック

引込みクランプ（重荷重タイプ）（QLPDH） 商品特長詳細
  • レバーは取付け、取外しが可能です。
  • 常時取付けでご使用される場合はロック用ネジで完全に固定してください。
  • 都度取外してご使用される場合はロック用ネジを緩めてください。
    また、レバー位置の変更も可能です。

技術データ

■裏面加工時の許容荷重

  • 引込みクランプ1個当たりの裏からの許容荷重は下表の通りです。ワークを裏面から加工する際にこれ以上に過度の荷重を掛けないで下さい。
引込みクランプ（重荷重タイプ）（QLPDH） 製品仕様02
型番裏からの許容荷重（1個当たり）
QLPDH400max.8kN
QLPDH500max.14kN

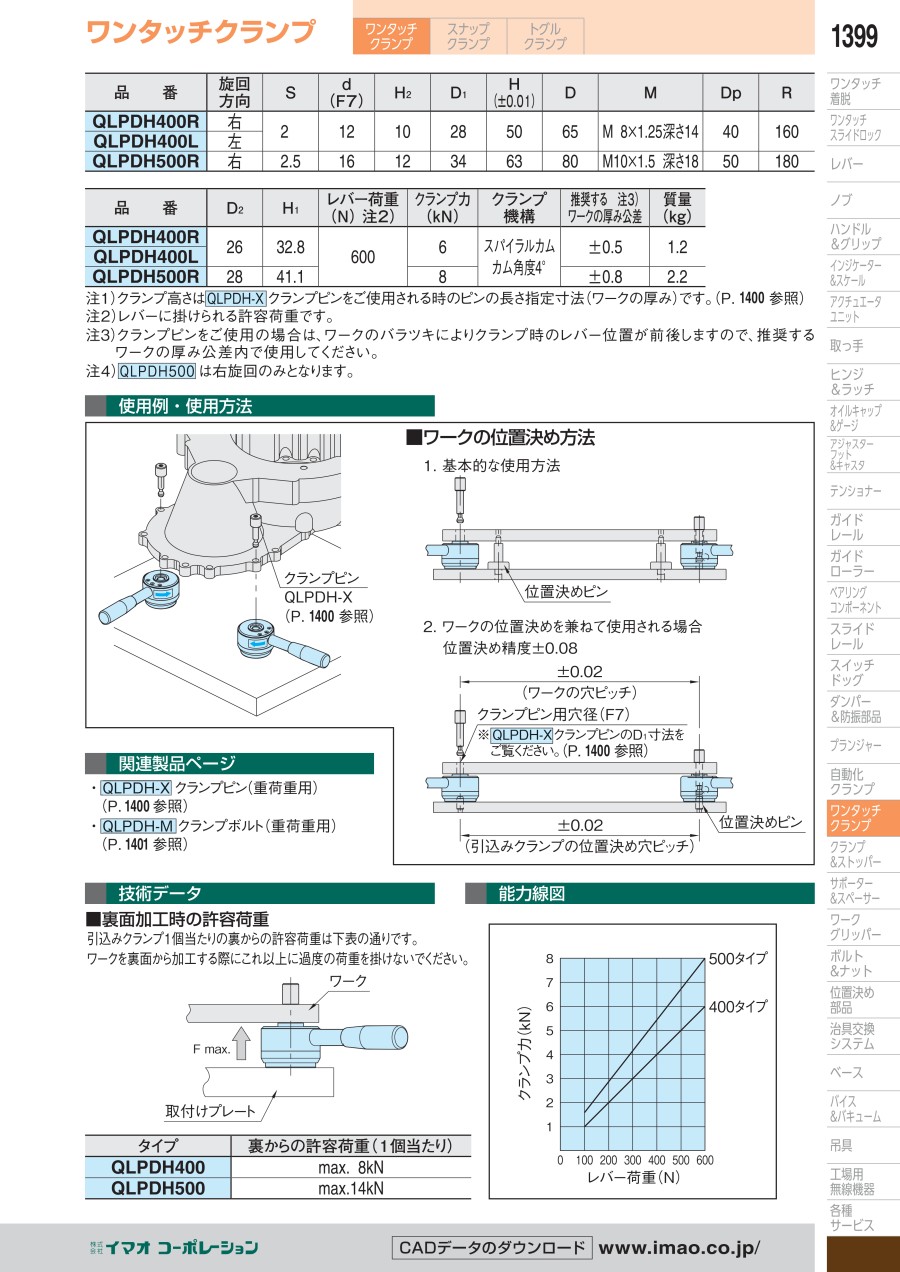

規格表

型番旋回方向Sd
（F7）		H2D1H
（±0.01）		DMDpR
QLPDH400R右21210285065M8×1.25 深さ1440160
QLPDH400L左
QLPDH500R右2.51612346380M10×1.5 深さ1850180
型番D2H1レバー荷重（N）注2）クランプ力
（kN）		クランプ機構推奨するワークの厚み公差注3）質量
（kg）
QLPDH400R2632.86006スパイラルカム
カム角度4°		±0.51.2
QLPDH400L
QLPDH500R2841.18±0.82.2

注1）クランプ高さはQLPDH-Xクランプピンをご使用される時のピンの長さ指定寸法（ワーク厚み）です。
注2）レバーに掛けられる許容荷重です。
注3）クランプピンをご使用の場合は、ワークのバラツキによりクランプ時のレバー位置が前後しますので、推奨するワークの厚み公差内で使用してください。
注4）QLPDH500は右旋回のみとなります。

商品特長詳細

  • ボルト締めの煩しさを解消

能力線図

引込みクランプ（重荷重タイプ）（QLPDH） 能力線図

注意・禁止事項

  • 本製品にはクランプピンは含まれておりません。

型番リスト

表示件数
  • 1
    • 型番
    QLPDH400L
    QLPDH400R
    QLPDH500R

    クランプ力

    (N)

    旋回方向

    ネジ径 M

    外径 D

    (φ)

    		RoHS?最小発注数量
    6000
    左
    M8×1.25
    65
    10
    1個
    6000
    右
    M8×1.25
    65
    10
    1個
    8000
    右
    M10×1.5
    80
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    44,075円
    ( 48,483円 )
    3日目
    42,604円
    ( 46,864円 )
    3日目
    51,208円
    ( 56,329円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【用途】
    ・ワークを下側から引き込んでクランプ
    【特長】
    ・レバー方式の工具レスクランプです。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
