引込みクランプ（QLPD）旋回方向左
- 通常単価(税別)
- 25,043円～31,855円
- 税込単価
- 27,547円～35,041円
通常出荷日：3日目
【特長】・左旋回タイプと右旋回タイプがあるのでボルト締めの煩わしさを解消してくれます。・レバー付き・レ...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
注1）クランプ高さはQLPD-Xクランプピンをご使用される時のピンの長さ指定寸法（ワークの厚み）です。
製品仕様
- 本体：SCM440、焼入焼戻、四三酸化鉄皮膜
- レバー：S45C、四三酸化鉄皮膜
- 握り玉：ABS樹脂、ブラック
| 型番 | レバー | 旋回 方向 | クランプ力 （kN） | クランプ機構 | 推奨するワークの 厚み公差 注2） | レバー荷重 （N） 注3 | 質量 （g） |
|---|---|---|---|---|---|---|---|
| QLPD150L | レバー付き | 左 | 0.9 | スパイラルカム カム角度4° | ±0.3 | 150 | 245 |
| QLPD150NL | レバーなし 注4） | - | 220 | ||||
| QLPD200L | レバー付き | 2.5 | ±0.5 | 200 | 470 | ||
| QLPD200NL | レバーなし 注4） | - | 420 |
注2）クランプピンをご使用の場合は、ワークのバラツキによりクランプ時のレバー位置が前後しますので、推奨するワークの厚み公差内で使用してください。
注3）レバーに掛けられる許容荷重です。
注4）レバー別売品：QLSL（レバー）、QLTL（トルク調整レバー）
規格表
| 型番 | S | d （G6） | d1 （F7） | H2 | D1 | H （±0.01） | D | θ | Dp | M | M1 | H1 | R | D2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLPD150L | 1.5 | 8 | 5 | 10 | 13.5 | 32 | 40 | 90° | 18 | M4×0.7 深さ8 | M5×0.8 | 24.5 | 76.5 | 20 |
| QLPD150NL | - | - | ||||||||||||
| QLPD200L | 2 | 12 | 8 | 13 | 18 | 40 | 50 | 110° | 25 | M6×1 深さ9 | M6×1 | 30.7 | 111.5 | 25 |
| QLPD200NL | - | - |
使用例
使用例・使用方法
注意・禁止事項
注意・禁止事項
- 本製品にはクランプピンは含まれておりません。

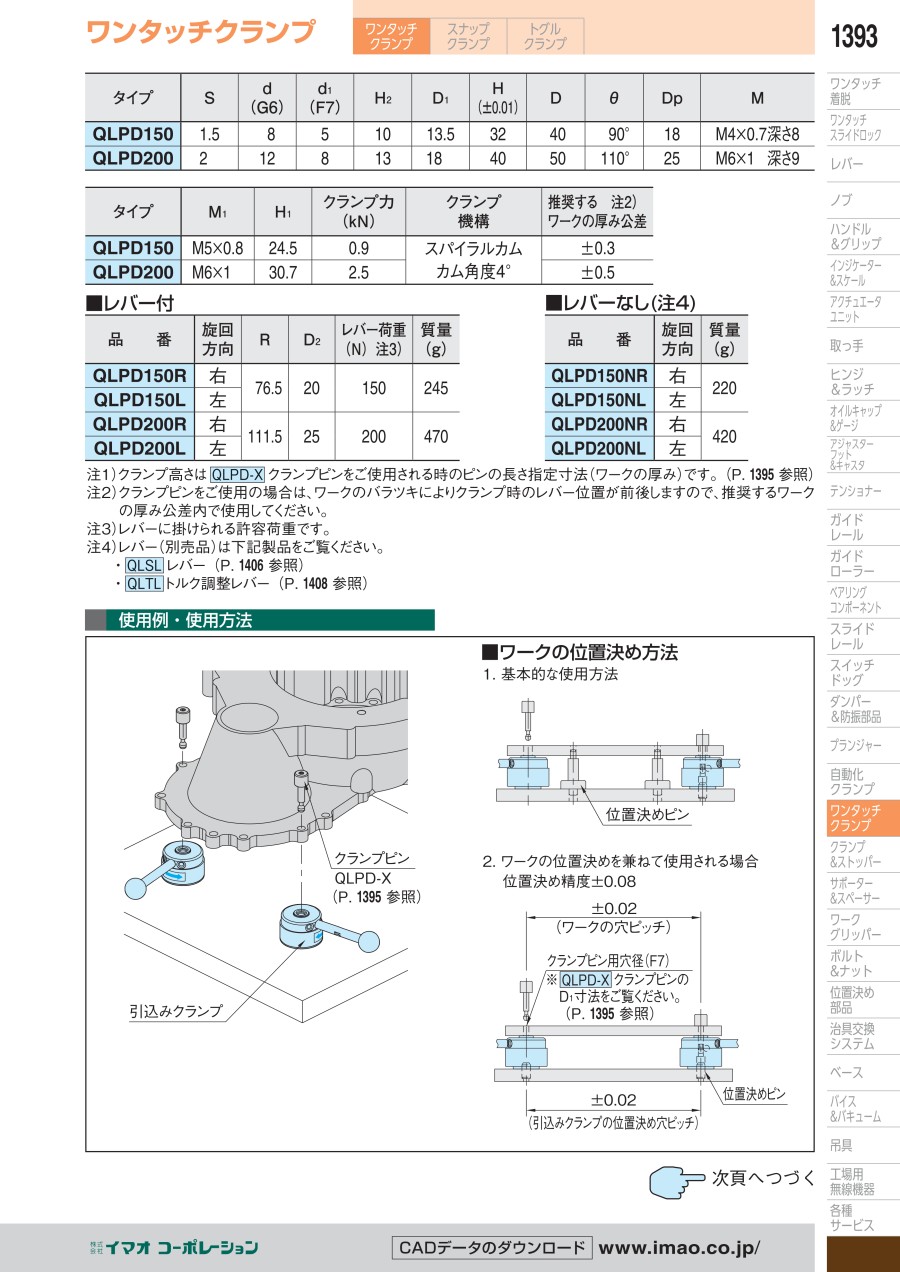

カタログ
