イマオコーポレーション

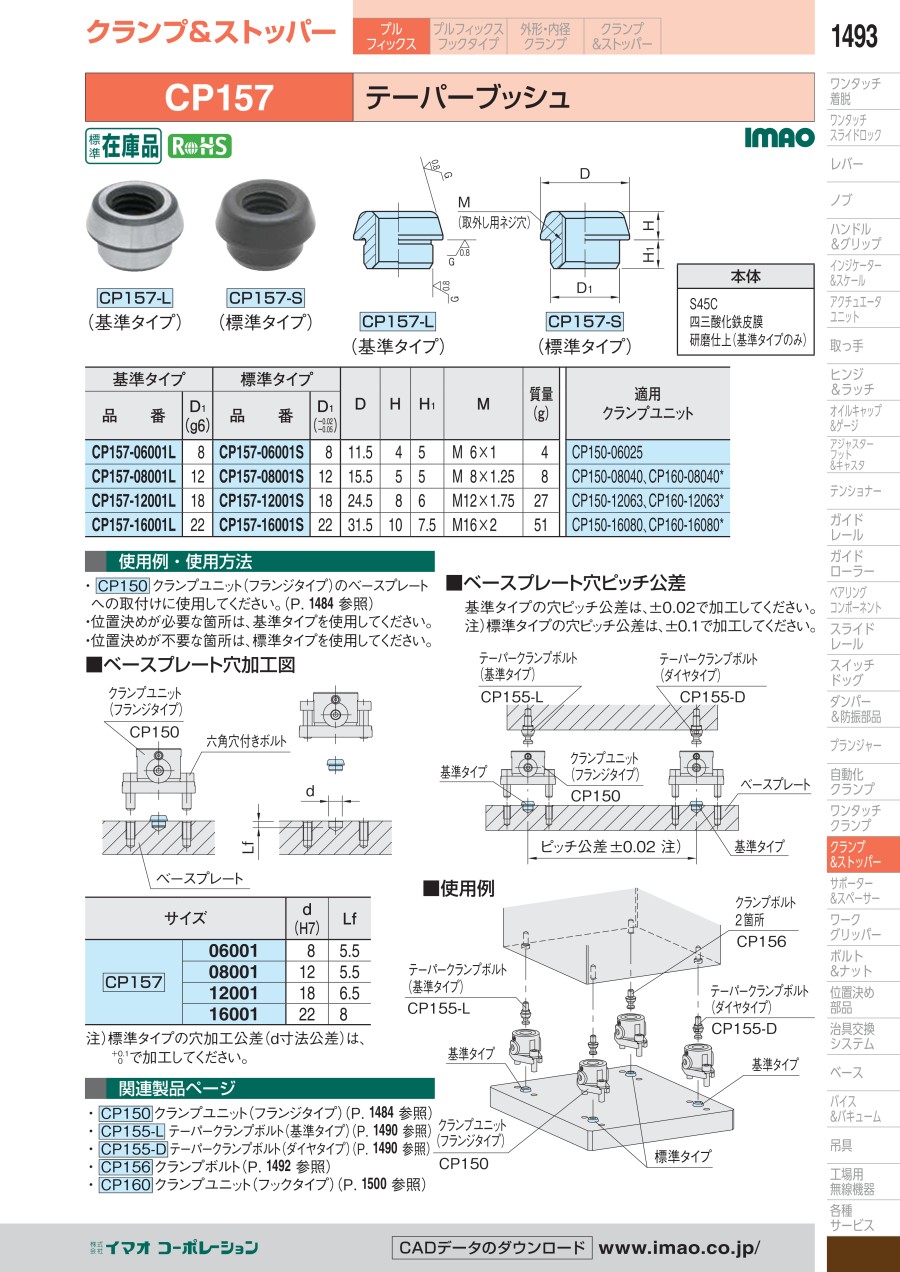

テーパーブッシュ（CP157）

テーパーブッシュ（CP157）
  • CP157-L
  • CP157-S

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が8型番あります。
数量：

商品情報

外形図

テーパーブッシュ（CP157） 外形図

製品仕様

  • 本体：S45C、四三酸化鉄皮膜、研磨仕上（基準タイプのみ）

規格表

型番タイプD1
（g6）		D1
（-0.05～-0.02）		DHH1M質量
（g）		適用クランプユニット
CP157-08001L基準タイプ12-15.555M8×1.258CP150-08040、CP160-08040*
CP157-08001S標準タイプ-12
CP157-12001L基準タイプ18-24.586M12×1.7527CP150-12063、CP160-12063*
CP157-12001S標準タイプ-18
CP157-16001L基準タイプ22-31.5107.5M16×251CP150-16080、CP160-16080*
CP157-16001S標準タイプ-22

使用例

使用方法

  • 位置決めが必要な箇所は、基準タイプを使用してください。
  • 位置決めが不要な箇所は、標準タイプを使用してください。

■ベースプレート穴加工図
テーパーブッシュ（CP157） 使用方法01
注）標準タイプの穴加工公差（d寸法公差）は、0～+0.1で加工してください。
型番d
（H7）		Lf
CP157-08001125.5
CP157-12001186.5
CP157-16001228

■ベースプレート穴ピッチ公差

  • 基準タイプの穴ピッチ公差は、±0.02で加工してください。

注）標準タイプの穴ピッチ公差は、±0.1で加工してください。

テーパーブッシュ（CP157） 使用方法02

使用例

テーパーブッシュ（CP157） 使用例

型番リスト

表示件数
  • 1
    • 型番
    CP157-08001L
    CP157-08001S
    CP157-12001L
    CP157-12001S
    CP157-16001L
    CP157-16001S
    CP157-20001L
    CP157-20001S

    使用方法

    取付部寸法 D1

    (mm)

    		RoHS?最小発注数量
    基準タイプ（位置決め必要な場合）
    12
    10
    1個
    標準タイプ（位置決め不要な場合）
    12
    10
    1個
    基準タイプ（位置決め必要な場合）
    18
    10
    1個
    標準タイプ（位置決め不要な場合）
    18
    10
    1個
    基準タイプ（位置決め必要な場合）
    22
    10
    1個
    標準タイプ（位置決め不要な場合）
    22
    10
    1個
    基準タイプ（位置決め必要な場合）
    30
    -
    1個
    標準タイプ（位置決め不要な場合）
    30
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,455円
    ( 7,101円 )
    3日目
    2,128円
    ( 2,341円 )
    3日目
    6,266円
    ( 6,893円 )
    3日目
    2,342円
    ( 2,576円 )
    3日目
    7,097円
    ( 7,807円 )
    3日目
    2,797円
    ( 3,077円 )
    4日目
    15,748円
    ( 17,323円 )
    4日目
    3,422円
    ( 3,764円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【用途】
    ・CP150をベースプレートへ取付する為のテーパーブッシュ

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
