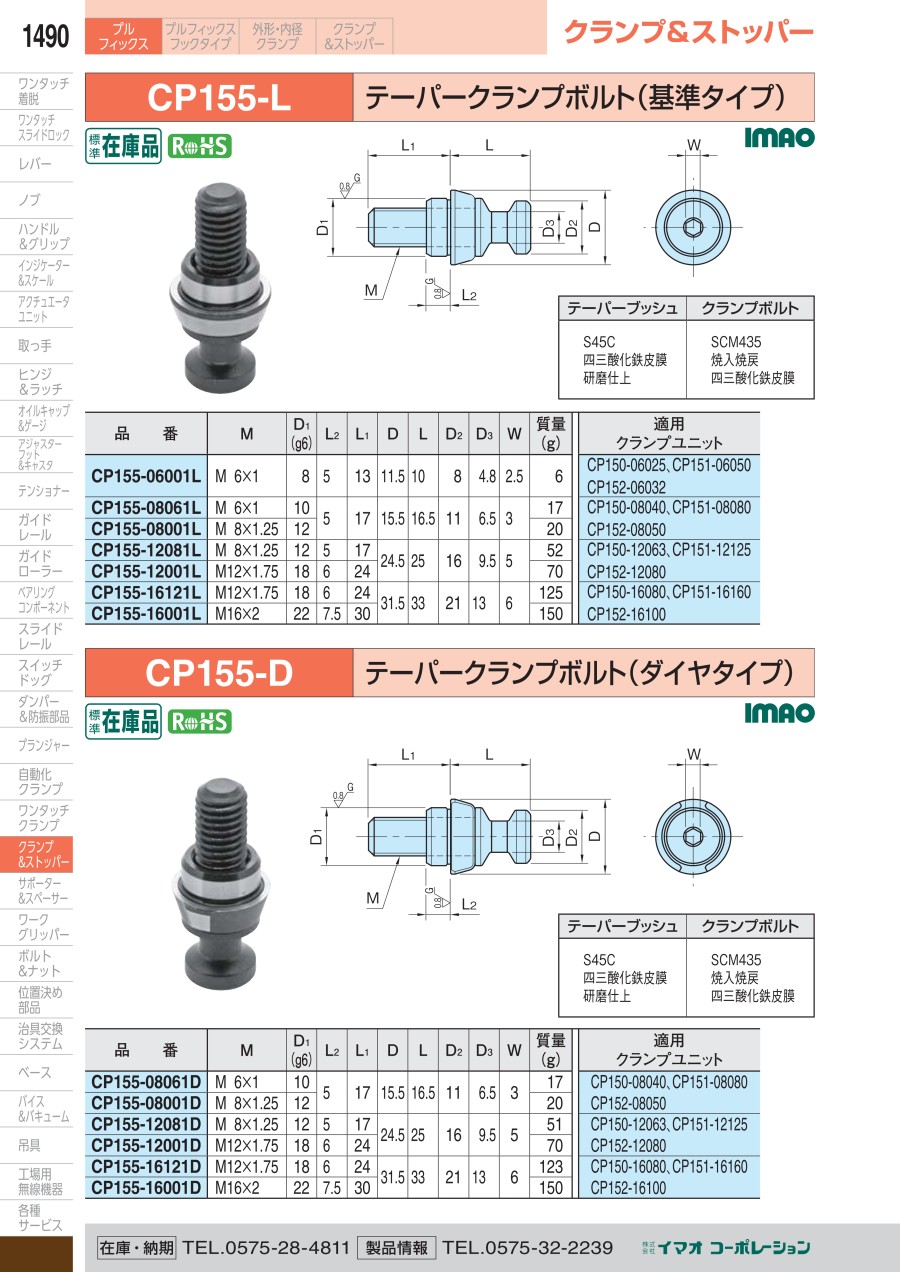

テーパークランプボルト（基準タイプ）（CP155-L）

カタログ |

通常単価(税別): 9,408円～20,758円

税込単価: 10,349円～22,834円

通常出荷日：3日目～4日目

【用途】・クランプユニット（ダブルタイプ）CP151を位置決めする際にご使用ください。
