クランプユニット（シングルタイプ）（CP152）
- 通常単価(税別)
- 56,918円～83,069円
- 税込単価
- 62,610円～91,376円
【用途】・ワークを下側から引き込んでクランプ【特長】・ツール干渉しにくいシリン...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報

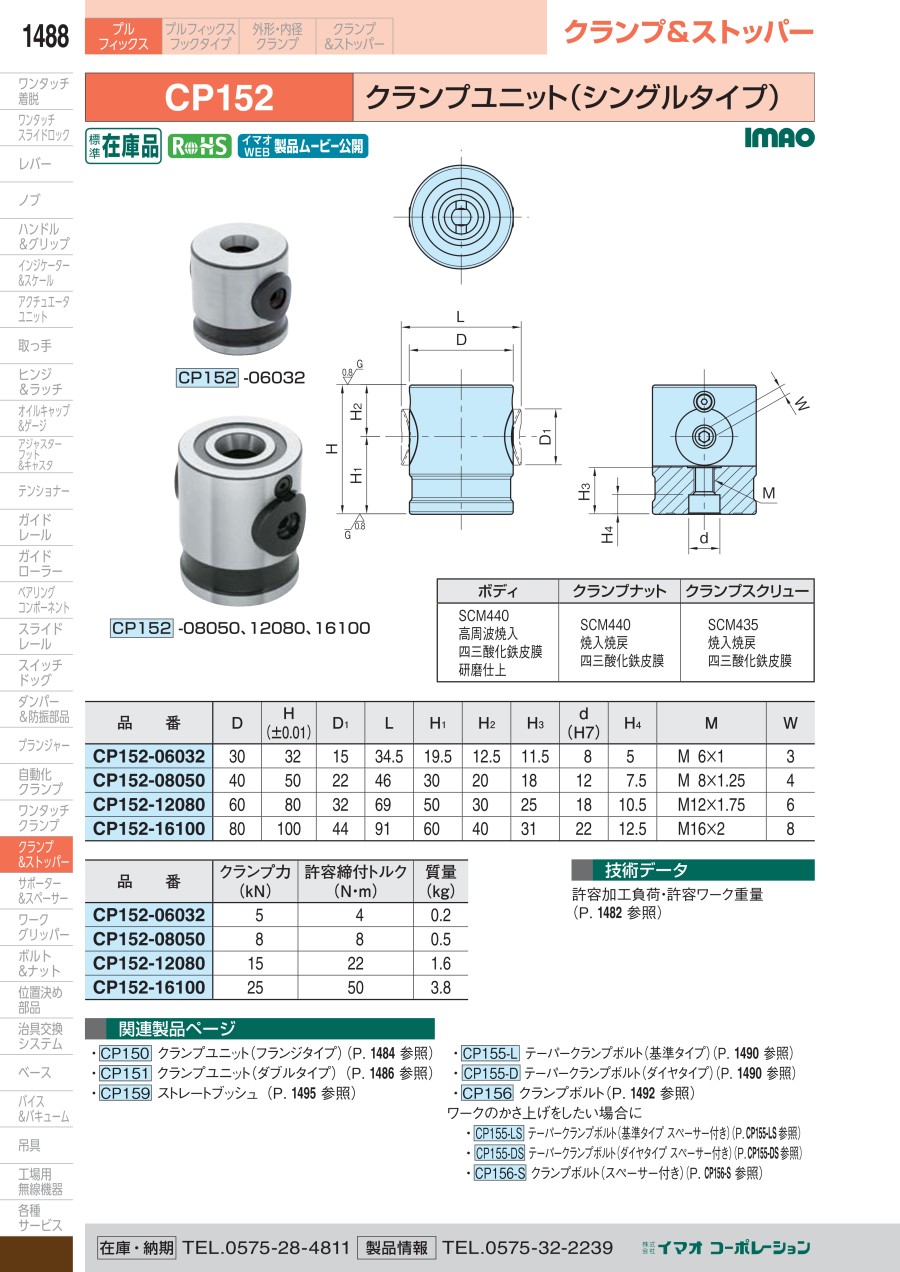

外形図
製品仕様
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量（kg） | ボディ | クランプナット | クランプスクリュー |
|---|---|---|---|---|---|---|
| CP152-08050 | 8 | 8 | 0.5 | SCM440 高周波焼入 四三酸化鉄皮膜 研磨仕上 | SCM440 焼入焼戻 四三酸化鉄皮膜 | SCM435 焼入焼戻 四三酸化鉄皮膜 |
| CP152-12080 | 15 | 22 | 1.6 | |||
| CP152-16100 | 25 | 50 | 3.8 |
規格表
| 型番 | D | H （±0.01） | D1 | L | H1 | H2 | H3 | d （H7） | H4 | M | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP152-08050 | 40 | 50 | 22 | 46 | 30 | 20 | 18 | 12 | 7.5 | M8×1.25 | 4 |
| CP152-12080 | 60 | 80 | 32 | 69 | 50 | 30 | 25 | 18 | 10.5 | M12×1.75 | 6 |
| CP152-16100 | 80 | 100 | 44 | 91 | 60 | 40 | 31 | 22 | 12.5 | M16×2 | 8 |
使用例
使用方法
- 位置決めが必要な箇所は、CP159ストレートブシュを使用して取付けてください。
- 位置決めが不要な箇所は、六角穴付きボルトのみで取付けてください。
■ベースプレート穴加工図
注）位置決めが不要な箇所は、六角穴付きボルト用穴の加工のみになります。
| 型番 | d （H7） | Lf | d1 （0～+0.2） |
|---|---|---|---|
| CP152-08050 | 12 | 8.5 | 8 |
| CP152-12080 | 18 | 12.5 | 12 |
| CP152-16100 | 22 | 16.5 | 16 |
■ベースプレート穴ピッチ公差
位置決めが必要な個所（ストレートブッシュ）の穴ピッチ公差は、±0.02で加工してください。
注）位置決めが不要な個所（六角穴付きボルト）の穴ピッチ公差は、±0.1で加工してください。
■連結部品として使用
各クランプユニットと連結させて使用できます。
（繰り返し位置決め精度5μm）
■使用例
締付け順序は、1（テーパークランプボルト基準タイプ）→2（テーパークランプボルトダイヤタイプ）→3（クランプボルト）→4（クランプボルト）の順に締付けを行ってください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56,918円 ( 62,610円 ) | 3日目 |
72,892円 ( 80,181円 ) | 3日目 |
83,069円 ( 91,376円 ) | 3日目 |
