クランプユニット（ダブルタイプ）（CP151）
- 通常単価(税別)
- 77,115円～112,226円
- 税込単価
- 84,827円～123,449円
【特長】・ツール干渉しにくいシリンダー形状です。【用途】・ワークを下側から引き...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報

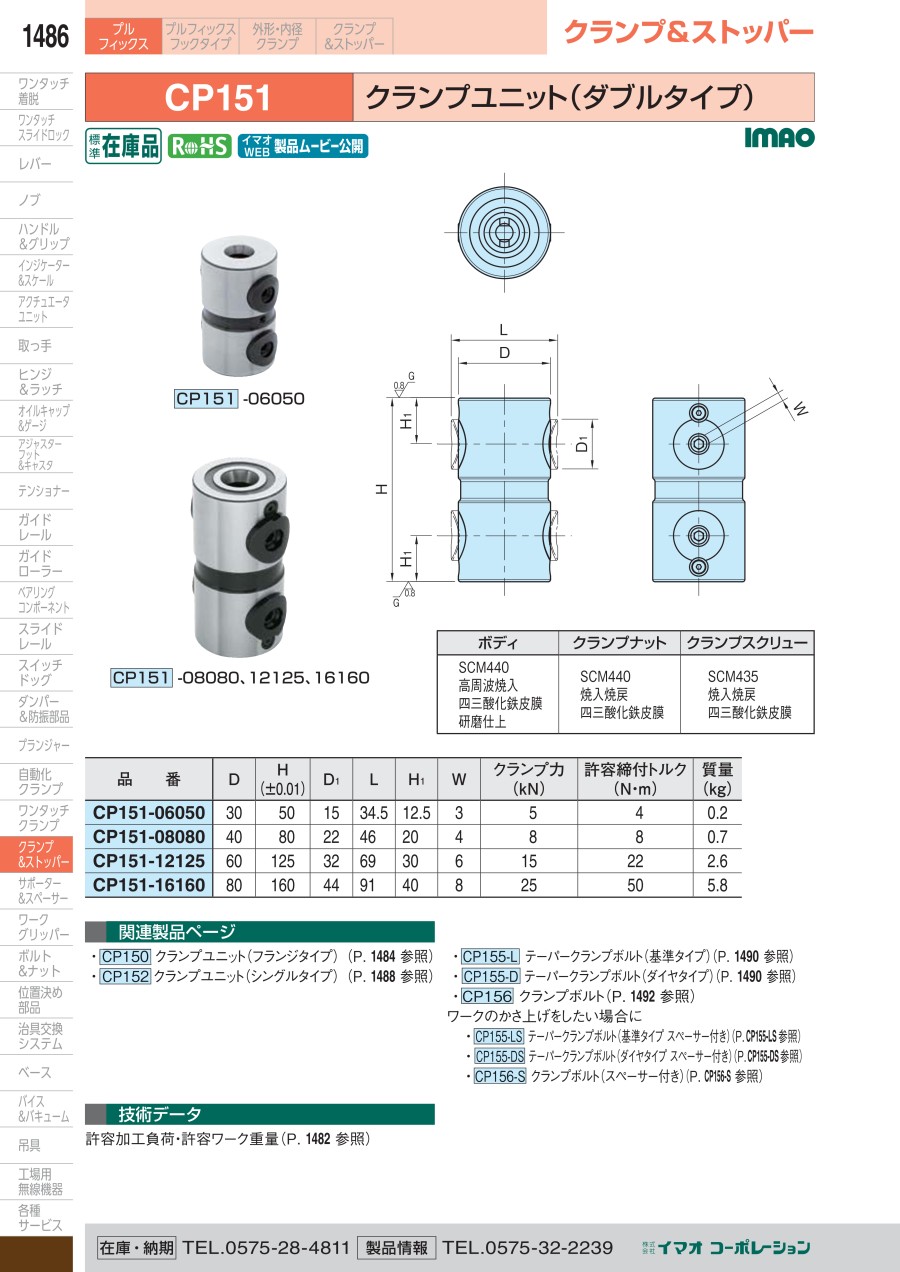

外形図
製品仕様
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量（kg） | ボディ | クランプナット | クランプスクリュー |
|---|---|---|---|---|---|---|
| CP151-08080 | 8 | 8 | 0.7 | SCM440 高周波焼入 四三酸化鉄皮膜 研磨仕上 | SCM440 焼入焼戻 四三酸化鉄皮膜 | SCM435 焼入焼戻 四三酸化鉄皮膜 |
| CP151-12125 | 15 | 22 | 2.6 | |||
| CP151-16160 | 25 | 50 | 5.8 |
規格表
| 型番 | D | H （±0.01） | D1 | L | H1 | W |
|---|---|---|---|---|---|---|
| CP151-08080 | 40 | 80 | 22 | 46 | 20 | 4 |
| CP151-12125 | 60 | 125 | 32 | 69 | 30 | 6 |
| CP151-16160 | 80 | 160 | 44 | 91 | 40 | 8 |
使用例
使用方法
- 位置決めが必要な箇所は、CP155-Lテーパークランプボルト（基準タイプ）を使用して取付けてください。
- 位置決めが不要な箇所は、CP156クランプボルトを使用して取付けてください。
■ベースプレート穴加工図
注）位置決めが不要な箇所は、タップ穴の加工のみになります。
| 型番 | d（H7） | Lf | Lf1 | M |
|---|---|---|---|---|
| CP151-08080 | 12 | 13 | 5.5 | M 8×1.25 |
| CP151-12125 | 18 | 19 | 6.5 | M 12×1.75 |
| CP151-16160 | 22 | 23 | 8 | M 16×2 |
■ベースプレート穴ピッチ公差
位置決めが必要な箇所（テーパークランプボルト基準タイプ）の穴ピッチ公差は、±0.02で加工してください。
注）位置決めが不要な箇所（クランプボルト）のタップ穴ピッチ公差は、±0.2で加工してください。
■連結部品として使用
各クランプユニットと連結させて使用できます。〈繰り返し位置決め精度0.2〉
使用例
締付け順序は、1（テーパークランプボルト基準タイプ）→2（テーパークランプボルトダイヤタイプ）→3（クランプボルト）→4（クランプボルト）の順に締付けを行ってください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
77,115円 ( 84,827円 ) | 3日目 |
98,586円 ( 108,445円 ) | 3日目 |
112,226円 ( 123,449円 ) | 3日目 |
