クランプユニット（フランジタイプ）（CP150）
- 通常単価(税別)
- 51,736円～174,474円
- 税込単価
- 56,910円～191,921円
【用途】・ワークを下側から引き込んでクランプ【特長】・ツール干渉しにくいシリン...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報

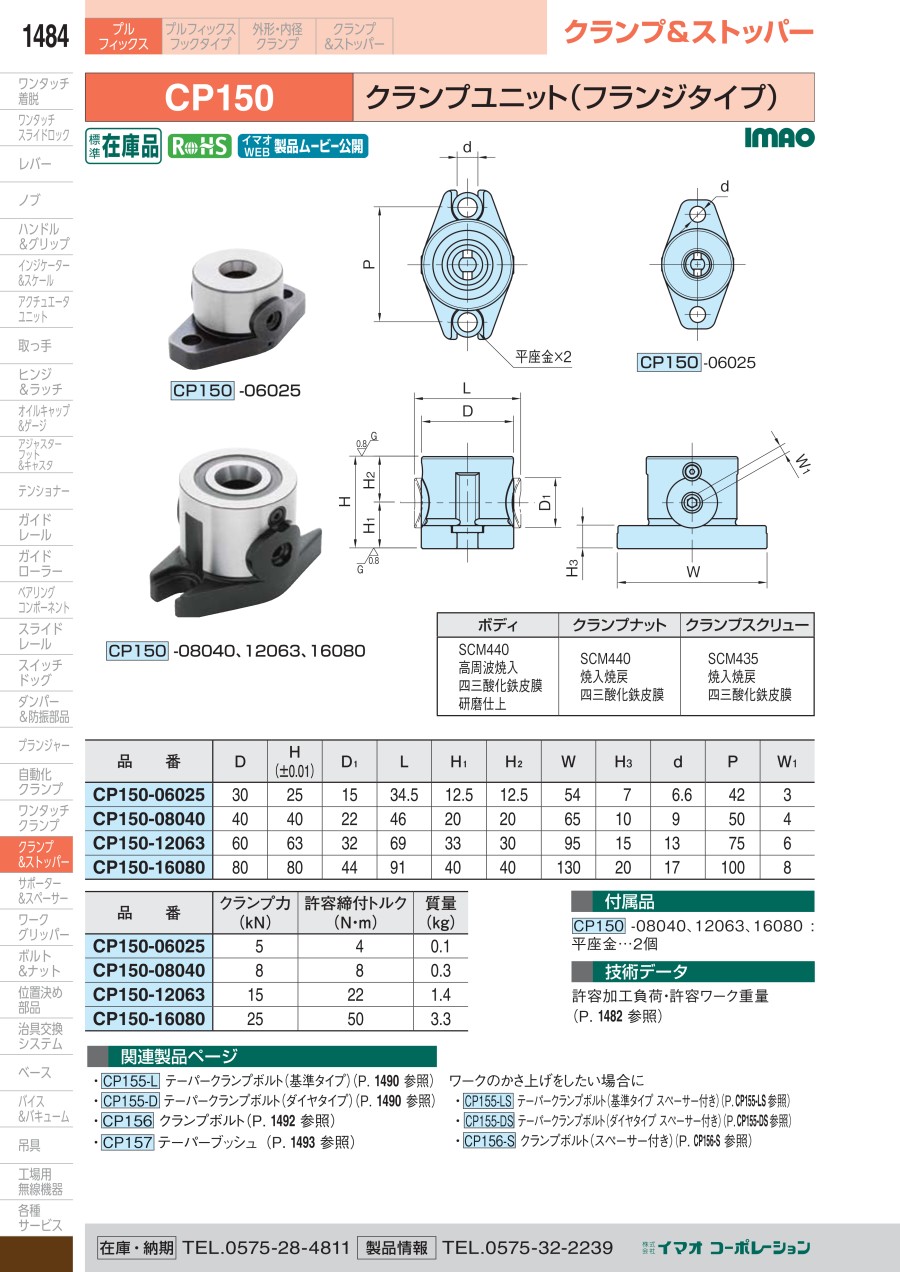

外形図
製品仕様
- ボディ ： SCM440、高周波焼入、四三酸化鉄皮膜、研磨仕上
- クランプナット ： SCM440、焼入焼戻、四三酸化鉄皮膜
- クランプスクリュー ： SCM435、焼入焼戻、四三酸化鉄皮膜
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量（kg） |
|---|---|---|---|
| CP150-08040 | 8 | 8 | 0.3 |
| CP150-12063 | 15 | 22 | 1.4 |
| CP150-16080 | 25 | 50 | 3.3 |
【付属品】
- 平座金 ： 2個
規格表
| 型番 | D | H （±0.01） | D1 | L | H1 | H2 | W | H3 | d | P | W1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP150-08040 | 40 | 40 | 22 | 46 | 20 | 20 | 65 | 10 | 9 | 50 | 4 |
| CP150-12063 | 60 | 63 | 32 | 69 | 33 | 30 | 95 | 15 | 13 | 75 | 6 |
| CP150-16080 | 80 | 80 | 44 | 91 | 40 | 40 | 130 | 20 | 17 | 100 | 8 |
使用例
使用方法
- 位置決めが必要な箇所は、CP157-Lテーパーブッシュ（基準タイプ）を使用して取付けてください。
- 位置決めが不要な箇所は、CP157-Sテーパーブッシュ（標準タイプ）を使用して取付けてください。
■ベースプレート穴加工図
| 型番 | d （H7） | Lf | M | P1 |
|---|---|---|---|---|
| CP150-08040 | 12 | 5.5 | M 8×1.25 | 50 |
| CP150-12063 | 18 | 6.5 | M 12×1.75 | 75 |
| CP150-16080 | 22 | 8 | M 16×2 | 100 |
■ベースプレート穴ピッチ公差
位置決めが必要な箇所（テーパーブッシュ基準タイプ）の穴ピッチ公差は、±0.02で加工してください。
注)位置決めが不要な箇所（テーパーブッシュ標準タイプ）の穴ピッチ公差は、±0.1で加工してください。
使用例
締付け順序は、1（テーパークランプボルト基準タイプ）→2（テーパークランプボルトダイヤタイプ）→3（クランプボルト）→4（クランプボルト）の順に締付けを行ってください。
注)基準タイプの締付け順が異なると、繰り返し位置決め精度がでない場合がありますので、ご注意ください。
シリンダー形状の引込み式クランプ
治具の裏面に取り付けたクランプボルトを引き込んでクランプ
テーパーと着座面の2面拘束
繰り返し位置決め精度は5μm
芯出し不要で治具の外段取りが可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
51,736円 ( 56,910円 ) | 3日目 |
59,840円 ( 65,824円 ) | 3日目 |
85,113円 ( 93,624円 ) | 3日目 |
174,474円 ( 191,921円 ) | 4日目 |
