エア引込みクランプ（AMWPD-W）
- 通常単価(税別)
- 42,892円～61,648円
- 税込単価
- 47,181円～67,813円
通常出荷日：3日目
【特長】・高いクランプ力。・クサビ構造により、同サイズのエアシリンダに比べ約2倍のクランプ力が得られま...
詳細を確認- クランプ力は0.5MPa時の値です。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：S45C／高周波焼入（ワーク受け面）／四三酸化鉄皮膜／研磨仕上
- ピストン：SCM440／イソナイト処理
技術データ
■反対側からの最大荷重（クランプ1個当たり）
| 型番 | 最大荷重（N） |
|---|---|
| AMWPD40-W | クランプ力×2 |
| AMWPD63-W |
規格表
| 型番 | d （F7） | D2 | H （±0.01） | D | H1 | D1 （g6） | H4 | H2 | Dp 注1） | M | H3 | H5 | 付属Oリング | 使用圧 （MPa） | クランプ力 （kN）注2） | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AMWPD40-W | 8 | 40 | 40 | 75 | 38 | 50 | 15 | 30 | 63 | M5×0.8 | 26 | 6 | P4 | 0.3～1.0 | 1 | 1.3 |
| AMWPD63-W | 12 | 63 | 50 | 105 | 47 | 75 | 19 | 35 | 88 | Rc1/8 | 31 | 10 | 2.5 | 3.2 |
注1）ガスケット配管用ポート位置寸法のみ
注2）クランプ力は0.5MPa時の値です。
商品特長詳細
能力線図
注意・禁止事項
- エアドライヤやエアフィルタによりドレンやゴミを取り除き、清浄な空気を使用してください。
- 圧縮空気中に不純物が含まれていると作動不良の原因となります。
- 潤滑のため、ルブリケータのご利用をお勧めします。
詳細情報
基本情報
【特長】
・高いクランプ力。
・クサビ構造により、同サイズのエアシリンダに比べ約2倍のクランプ力が得られます。
・エア漏れなどによりエア圧が低下しても、クサビ構造により、即時のクランプ力の低下がありません。
・着座確認用エア穴を設けていますので、着座確認スイッチを利用してワークの着座確認を行うことができます。
ご注意
- クランプ力は0.5MPa時の値です。

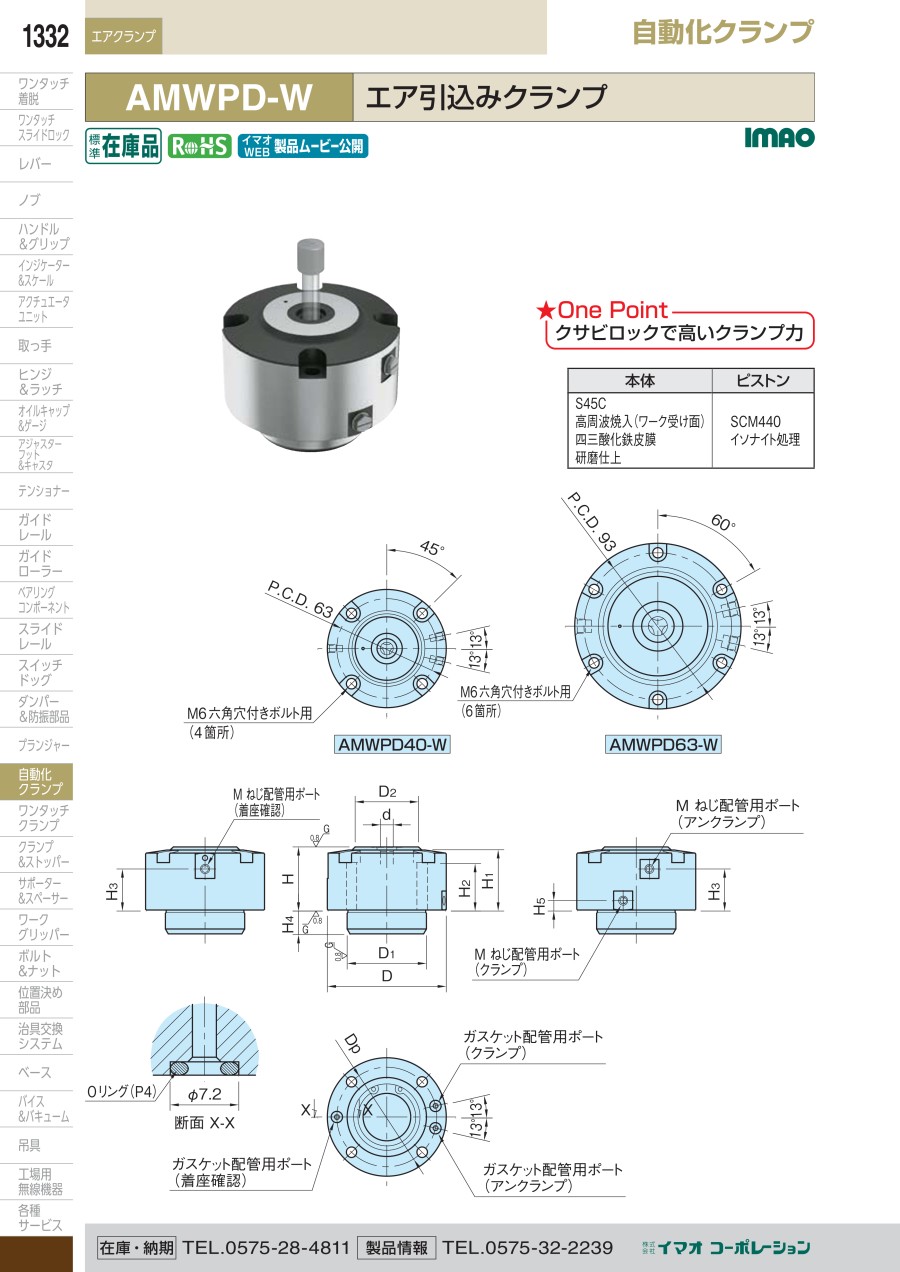

カタログ
