OKバイス（ダブルタイプ）（DK2,FK2）
- 通常単価(税別)
- 34,800円～54,999円
- 税込単価
- 38,280円～60,499円
通常出荷日：3日目
【特長】・V型クサビは、クサビの倍力作用により、六角レンチによる締付けのみで、強いクランプ力を容易に得...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

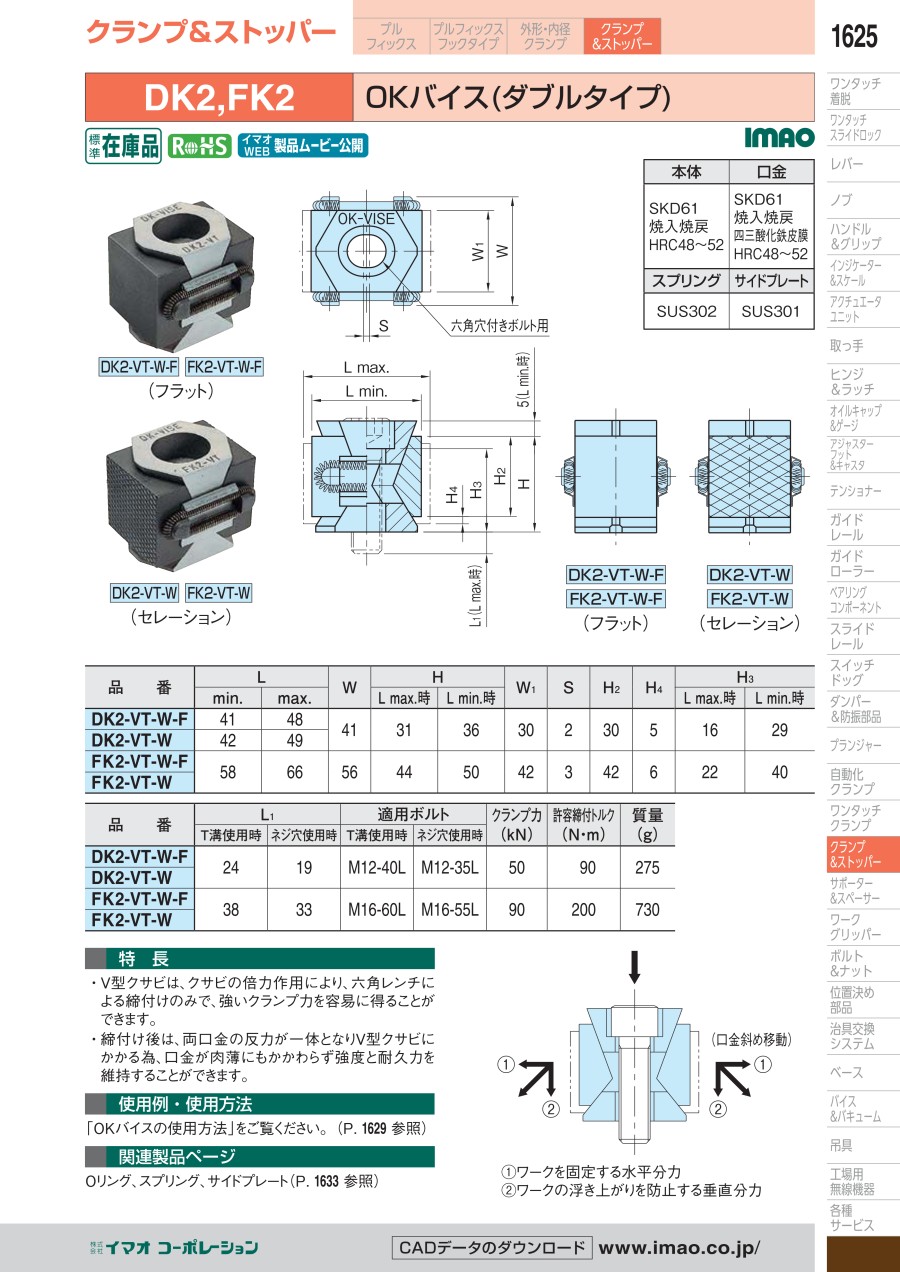

外形図
製品仕様
DK2-VT-W-F／FK2-VT-W-F（フラット）
DK2-VT-W／FK2-VT-W（セレーション）
| 型番 | 適用ボルト | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） | |
|---|---|---|---|---|---|
| T溝使用時 | ネジ穴使用時 | ||||
| DK2-VT-W-F | M12-40L | M12-35L | 50 | 90 | 275 |
| DK2-VT-W | |||||
| FK2-VT-W-F | M16-60L | M16-55L | 90 | 200 | 730 |
| FK2-VT-W | |||||
【材質】
| 本体 | 口金 | スプリング | サイドプレート |
|---|---|---|---|
| SKD61 焼入焼戻 HRC48～52 | SKD61 焼入焼戻 四三酸化鉄皮膜 HRC48～52 | SUS302 | SUS301 |
規格表
| 型番 | L | W | H | W1 | S | H2 | H4 | H3 | L1 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | L max.時 | L min.時 | L max.時 | L min.時 | T溝使用時 | ネジ穴使用時 | ||||||
| DK2-VT-W-F | 41 | 48 | 41 | 31 | 36 | 30 | 2 | 30 | 5 | 16 | 29 | 24 | 19 |
| DK2-VT-W | 42 | 49 | |||||||||||
| FK2-VT-W-F | 58 | 66 | 56 | 44 | 50 | 42 | 3 | 42 | 6 | 22 | 40 | 38 | 33 |
| FK2-VT-W | |||||||||||||
商品特長詳細
（1）ワークを固定する水平分力
（2）ワークの浮き上がりを防止する垂直分力
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34,800円 ( 38,280円 ) | 3日目 |
42,899円 ( 47,189円 ) | 3日目 |
54,999円 ( 60,499円 ) | 3日目 |
51,851円 ( 57,036円 ) | 3日目 |
詳細情報
基本情報
【特長】
・V型クサビは、クサビの倍力作用により、六角レンチによる締付けのみで、強いクランプ力を容易に得る事ができます。
・締付け後は、両口金の反力が一体となりV型クサビにかかる為、口金が肉薄にもかかわらず強度と耐久力を維持する事ができます。
