口金（外形クランプ用）（CP126）
- 通常単価(税別)
- 25,314円～60,084円
- 税込単価
- 27,845円～66,092円
【特長】・ダイヤフラム式クランプ機構により口金が8方向よりワークを確実にクランプし、異形状の多種多様な...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

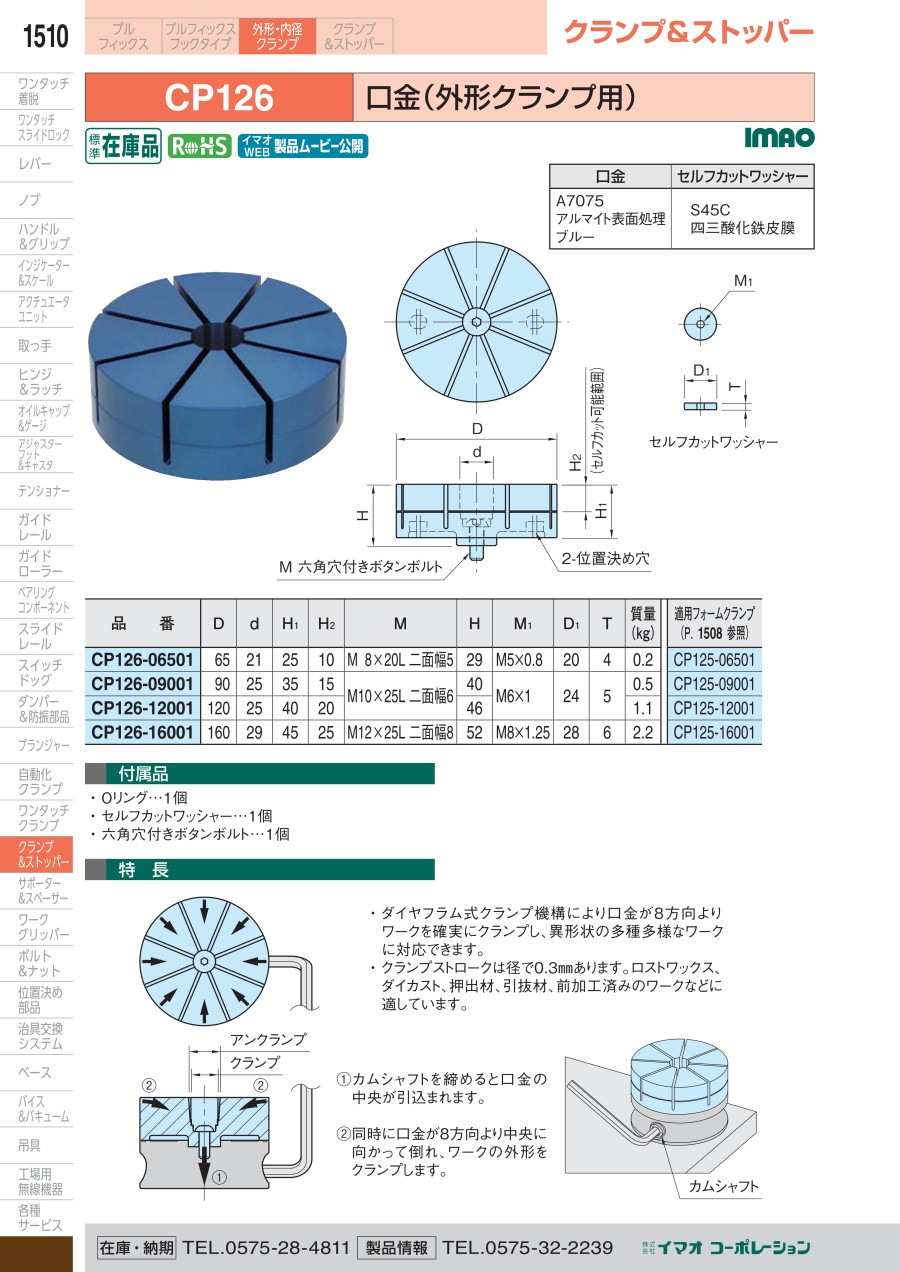

外形図
製品仕様
- RoHS指令適合製品です。
- 付属品：
Oリング・・・1個
セルフカットワッシャー・・・1個
六角穴付きボタンボルト・・・1個
| 口金 | セルフカットワッシャー |
|---|---|
| A7075 アルマイト表面処理 ブルー | S45C 四三酸化鉄皮膜 |
規格表
使用例
（1）口金（外形クランプ用）の取付け
・Oリングをフォームクランプ上面の溝に取付けます。
・口金の位置決め穴に、ストレートピンが入る向きで口金をセットし、六角穴付きボタンボルトで固定します。
注）口金取付け時はカムシャフトを完全に緩めた状態（反時計方向に止まるまで回した状態）で行ってください。
（2）口金のセルフカット
2-1. セルフカットワッシャーを口金にセットします。（ボルトなどを使用すると、セットが簡単です。）
注）セルフカットワッシャーは六角穴付きボタンボルト上部に確実にセットしてください。
2-2.・カムシャフトを締め込み、セルフカットワッシャーをクランプします。（推奨締付けトルク=15N・m）
・クランプ後は、セルフカットワッシャーからボルトを外してください。
2-3. ワーク形状に合わせて口金をセルフカットします。（口金のセルフカットはセルフカット可能範囲内で行ってください。）
（3）ワークのセット
・セルフカット後はカムシャフトを緩め、セルフカットワッシャーを取外します。
・ワークをセットしカムシャフトを回しクランプします。
性能・試験情報
能力線図
注意・禁止事項
- 破損及び変形防止の為、ワークがない状態での締付けは行わないでください。また、許容締付けトルクを超えての締付けは、口金の耐久性を著しく低下させます。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,314円 ( 27,845円 ) | 3日目 |
43,724円 ( 48,096円 ) | 在庫品1日目当日出荷可能 |
60,084円 ( 66,092円 ) | 3日目 |
詳細情報
基本情報
【特長】
・ダイヤフラム式クランプ機構により口金が8方向よりワークを確実にクランプし、異形状の多種多様なワークに対応できます。
・クランプストロークは径で0.3mmあります。
・ロストワックス、ダイカスト、押出材、引抜材、前加工済みのワークなどに適しています。
・カムシャフトを締めると口金の中央が引き込まれます。
・同時に口金が8方向より中央に向かって倒れ、ワークの外形をクランプします。
