ビーロックN42型
- 種類
- 圧入
- ねじ種類
- メートル(並目)ねじ
- 材質
- 黄銅
- ノッチ
- なし
- 形状
- 標準
- 販売単位
- バラ(1個から購入可能)
未確定：候補が3型番あります。
詳細情報
基本情報
【種類】 圧入
【材質】 黄銅
【ねじ種類】 メートル（並目）ねじ ノッチ あり
【形状】 標準 ねじ径（挿入後） M（mm） 3 4 6 長さ（挿入後）
【L】（D=ねじ径 M） 1.5D 2D
商品情報
商品概要

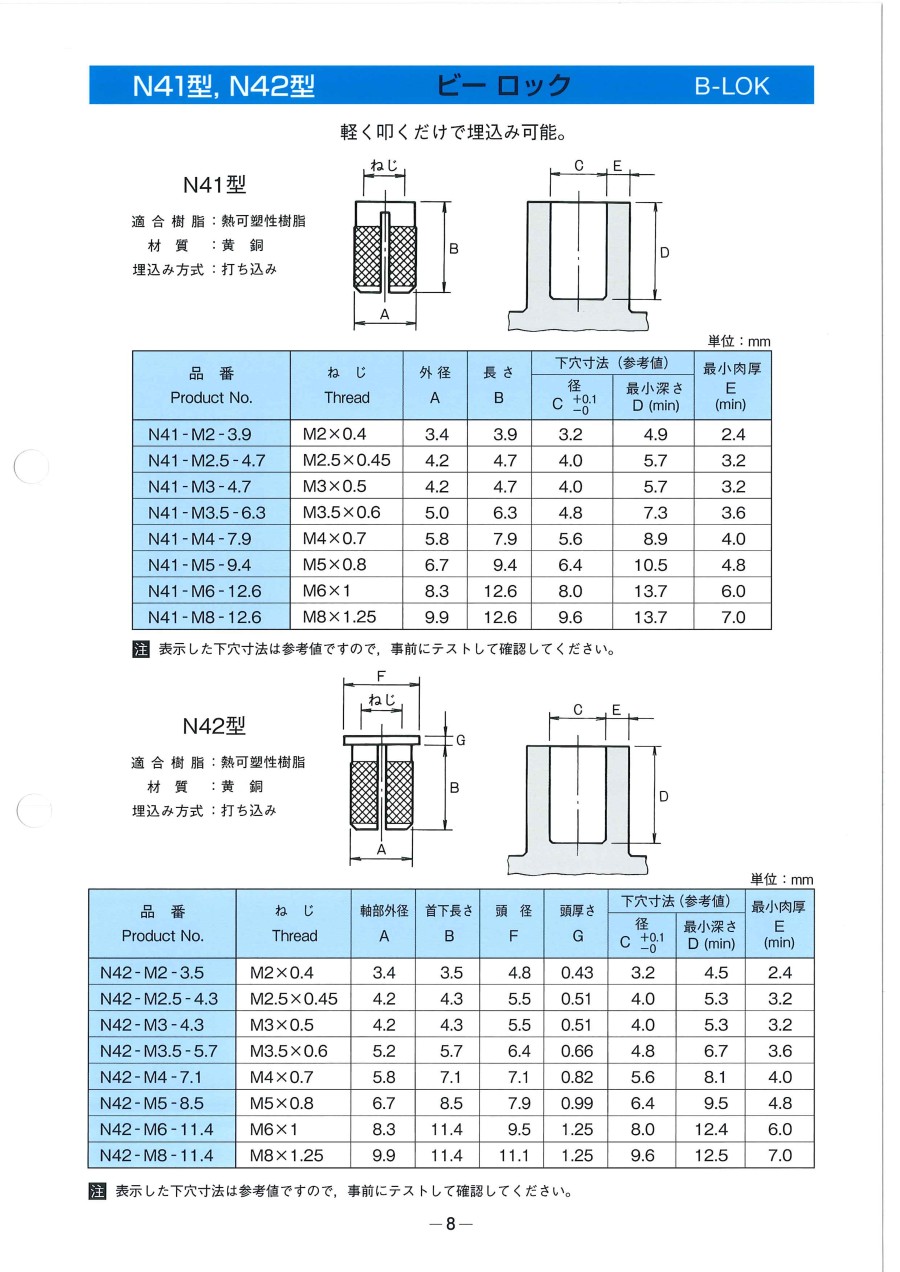

外形図（軽く叩くだけで埋め込み可能）
単位:mm
| 品番 Product No. | ねじ Thread | 軸部外径 A | 首下長さ B | 頭径 F | 頭厚さ G | 下穴寸法(参考値) | 最小肉厚 E (min) | |
|---|---|---|---|---|---|---|---|---|
| 径 C | 最小深さ D（min） | |||||||
| N42-M3-4.3 | M3×0.5 | 4.2 | 4.3 | 5.5 | 0.5 | 4.0 | 5.3 | 2.0 |
| N42-M4-7.1 | M4×0.7 | 5.8 | 7.1 | 7.1 | 0.8 | 5.6 | 8.1 | 2.8 |
| N42-M6-11.4 | M6×1 | 8.3 | 11.4 | 9.5 | 1.2 | 8.0 | 12.4 | 4.0 |
カタログ
商品担当おすすめ
ビーロックN42型のレビュー
社内設備のメンテナンス用として使用
5
5.02021/12/21
既存の社内設備のメンテナンス用として使用しています。設備の中でメスネジ部がばかになってしまい、ネジインサートなどが入れら...もっと読む
0人が参考にしています。
