メカニカル部品技術窓口
平頭付きソニックロック（SHK型）
- 種類
- 圧入
- ねじ種類
- メートル(並目)ねじ
- 材質
- 黄銅
- ノッチ
- なし
- 形状
- 標準
- 販売単位
- バラ(1個から購入可能)
未確定：候補が5型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49円 ( 54円 ) | 1日目 |
52円 ( 57円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 1日目 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【種類】 圧入
【材質】 黄銅
【ねじ種類】 メートル(並目)ねじ ノッチ なし
【形状】 標準 ねじ径(挿入後) M(mm) 2 3 4 5 6 8 長さ(挿入後)
【L】(D=ねじ径 M) 1.5D 2D
商品情報
平頭付きソニックロック（SHK型）の外形図と寸法
(単位:mm)
| 品番 Product No. | ねじ Thread | 軸部 外径 A | 首下 長さ B | 頭径 B | 頭厚さ B | 下穴寸法(参考値) | 最小肉厚 E (min) | |
|---|---|---|---|---|---|---|---|---|
| 径 C | 最小深さ D(min) | |||||||
| SHK-M2-4.0 | M2×0.4 | 3.6 | 4.0 | 4.8 | 0.53 | 3.2 | 5.0 | 1.3 |
| SHK-M3-5.8 | M3×0.5 | 4.6 | 5.8 | 5.5 | 0.6 | 4.0 | 6.7 | 1.6 |
| SHK-M3.5-7.2 | M3.5×0.6 | 5.5 | 7.1 | 6.4 | 0.7 | 4.8 | 8.1 | 1.8 |
| SHK-M4-8.2 | M4×0.7 | 6.3 | 8.2 | 7.1 | 0.9 | 5.6 | 9.2 | 2.1 |
| SHK-M5-9.5 | M5×0.8 | 7.1 | 9.5 | 7.9 | 1.09 | 6.4 | 10.5 | 2.6 |
| SHK-M6-12.7 | M6×1 | 8.7 | 12.7 | 9.5 | 1.35 | 8.0 | 13.7 | 3.3 |
| SHK-M8-12.7 | M8×1.25 | 10.2 | 12.7 | 11.1 | 1.35 | 9.6 | 13.7 | 4.5 |
| SHK-M10-12.7 | M10×1.5 | 12.6 | 12.7 | 14.0 | 1.6 | 11.9 | 13.7 | 6.0 |

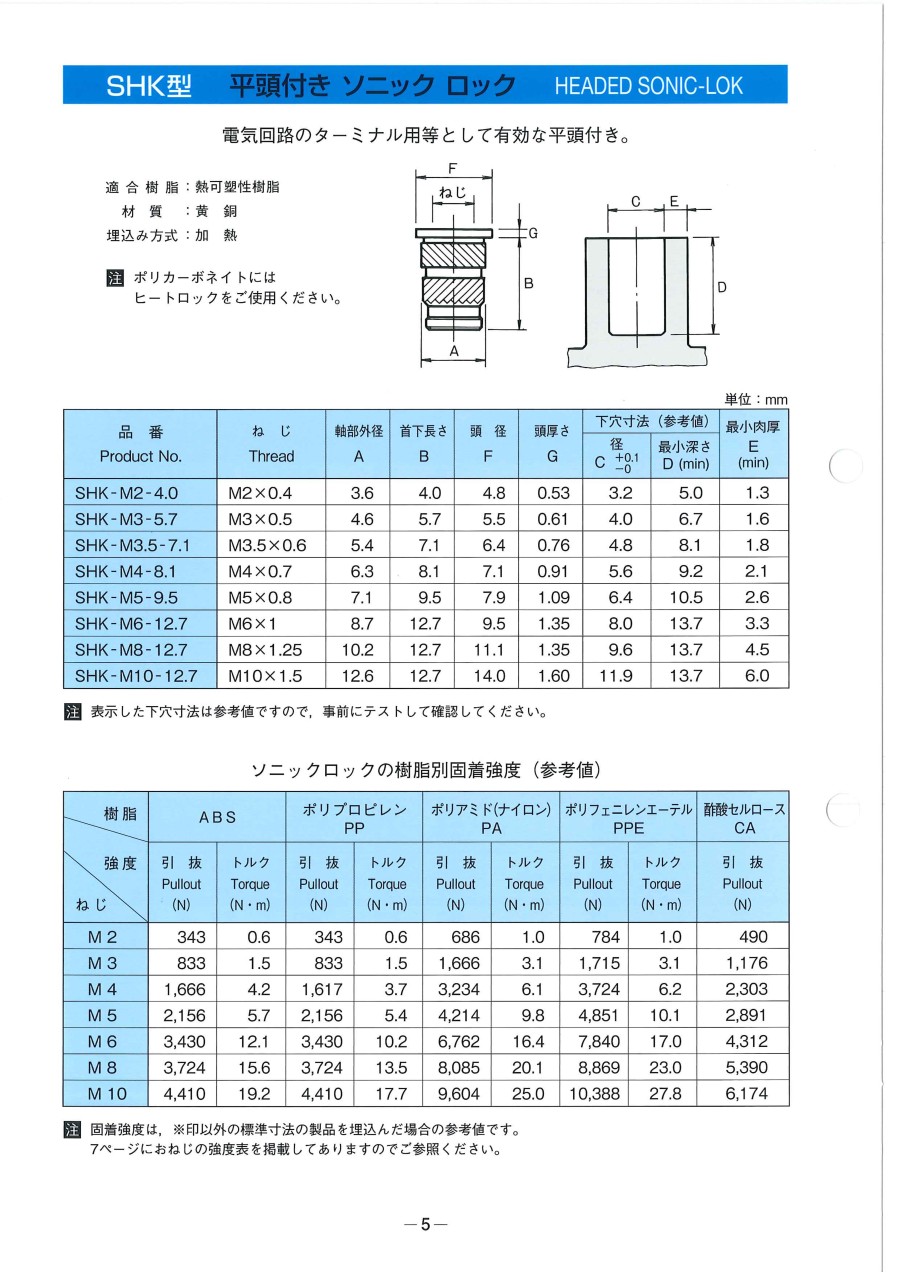

カタログ
商品担当おすすめ
平頭付きソニックロック（SHK型）のレビュー
ネジ座を作るのに使用しています
5
5.02024/01/29
樹脂製品に板金物の固定具を止めるためのネジ座を作るのに使用しています。樹脂へは熱圧入で施工しています。過去に試験したとこ...もっと読む
0人が参考にしています。
