テックソニック（TEC型）【1～500個入り】
- 種類
- 圧入
- ねじ種類
- メートル(並目)ねじ
- 材質
- 黄銅
- ノッチ
- なし
- 形状
- 標準
未確定：候補が4型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
43円 ( 47円 ) | 1日目 |
60円 ( 66円 ) | 1日目 |
99円 ( 109円 ) | 在庫品1日目当日出荷可能 |
45,315円 ( 49,847円 ) | 11日目 |
詳細情報
基本情報
【種類】 圧入
【材質】 黄銅
【ねじ種類】 メートル（並目）ねじ ノッチ なし
【形状】 標準 ねじ径（挿入後） M（mm） 2 2.5 3 4 5 6 8 長さ（挿入後）
【L】（D=ねじ径 M） 1.5D 2D 2.5D
【長さ】B（mm） 3.9 5.7 8.2 9.5 12.7
商品情報
商品概要
外形図
単位:mm
| 品番 Product No. |
ねじ Thread |
外径 A |
長さ B |
下穴寸法(参考値) | 最小肉厚 E (min) |
|
|---|---|---|---|---|---|---|
| 径 C |
最小深さ D(min) |
|||||
| TEC-M2-3.9 | M2×0.4 | 3.5 | 3.9 | 3.2 | 5.0 | 1.3 |
| TEC-M2.5-5.7 | M2.5×0.45 | 4.4 | 5.7 | 4.0 | 6.8 | 1.6 |
| TEC-M3-5.7 | M3×0.5 | 4.4 | 5.7 | 4.0 | 6.8 | 1.6 |
| TEC-M4-8.2 | M4×0.7 | 6.0 | 8.2 | 5.6 | 9.2 | 2.1 |
| TEC-M5-9.5 | M5×0.8 | 6.8 | 9.5 | 6.4 | 10.7 | 2.6 |
| TEC-M6-12.7 | M6×1 | 8.4 | 12.7 | 8.0 | 14.0 | 3.3 |
| TEC-M8-12.7 | M8×1.25 | 10.0 | 12.7 | 9.6 | 14.0 | 4.5 |
- 両端が同形状なので方向性がなく、どちらからでも埋込める。
- ばねパーツフィーダーやマガジンを使用して埋込む場合に最適。
- 従来品より固着力が強く、しかも肉厚が薄いボスに埋込める。

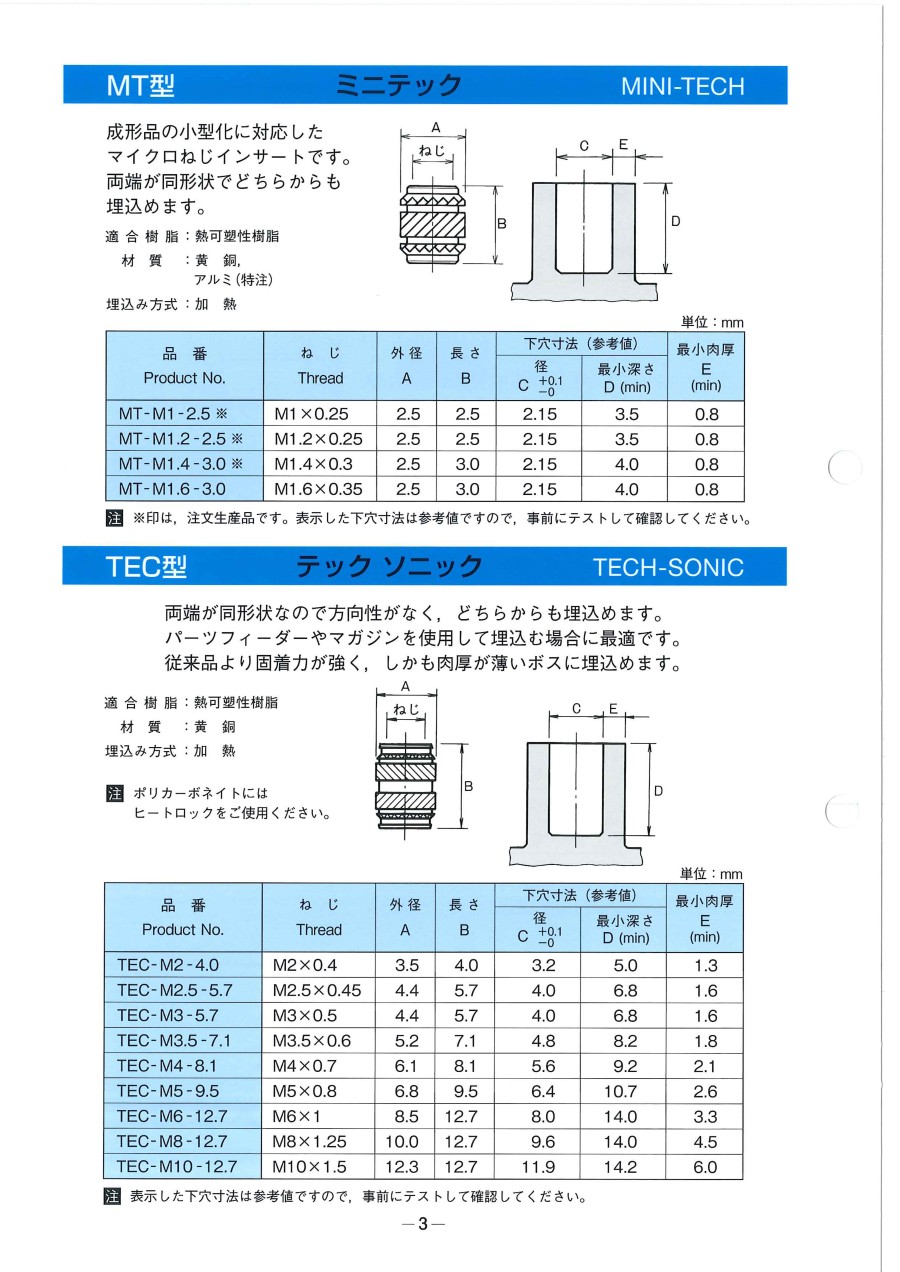

カタログ
