鉄 エンザート 小外径三穴・長寸 348型
- 種類
- セルフタッピング
- ねじ種類
- メートル(並目)ねじ
- 材質
- 鉄
- 販売単位
- バラ(1個から購入可能)
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が12型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
193円 ( 212円 ) | 1日目 |
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 1日目 |
157円 ( 173円 ) | 在庫品1日目当日出荷可能 |
286円 ( 315円 ) | 在庫品1日目当日出荷可能 |
182円 ( 200円 ) | 1日目 |
263円 ( 289円 ) | 1日目 |
248円 ( 273円 ) | 1日目 |
465円 ( 512円 ) | 1日目 |
319円 ( 351円 ) | 1日目 |
730円 ( 803円 ) | 1日目 |
383円 ( 421円 ) | 10日目 |
詳細情報
基本情報
エンザートは直タップではめねじ破壊が起こり易い樹脂やアルミ等に使用出来る作業性の良いインサートナットです。自身の刃で相手材を切るので前タップが必要ありません。エンザートでめねじ補強すれば、部品のアルミ化や樹脂化が可能になるので、軽量化に役立ちます。エンザートは内ねじに加わる力を一回り大きい外ねじで支えるため、直タップに比べて高い力に耐えることが出来ます。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
商品概要
- 一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。

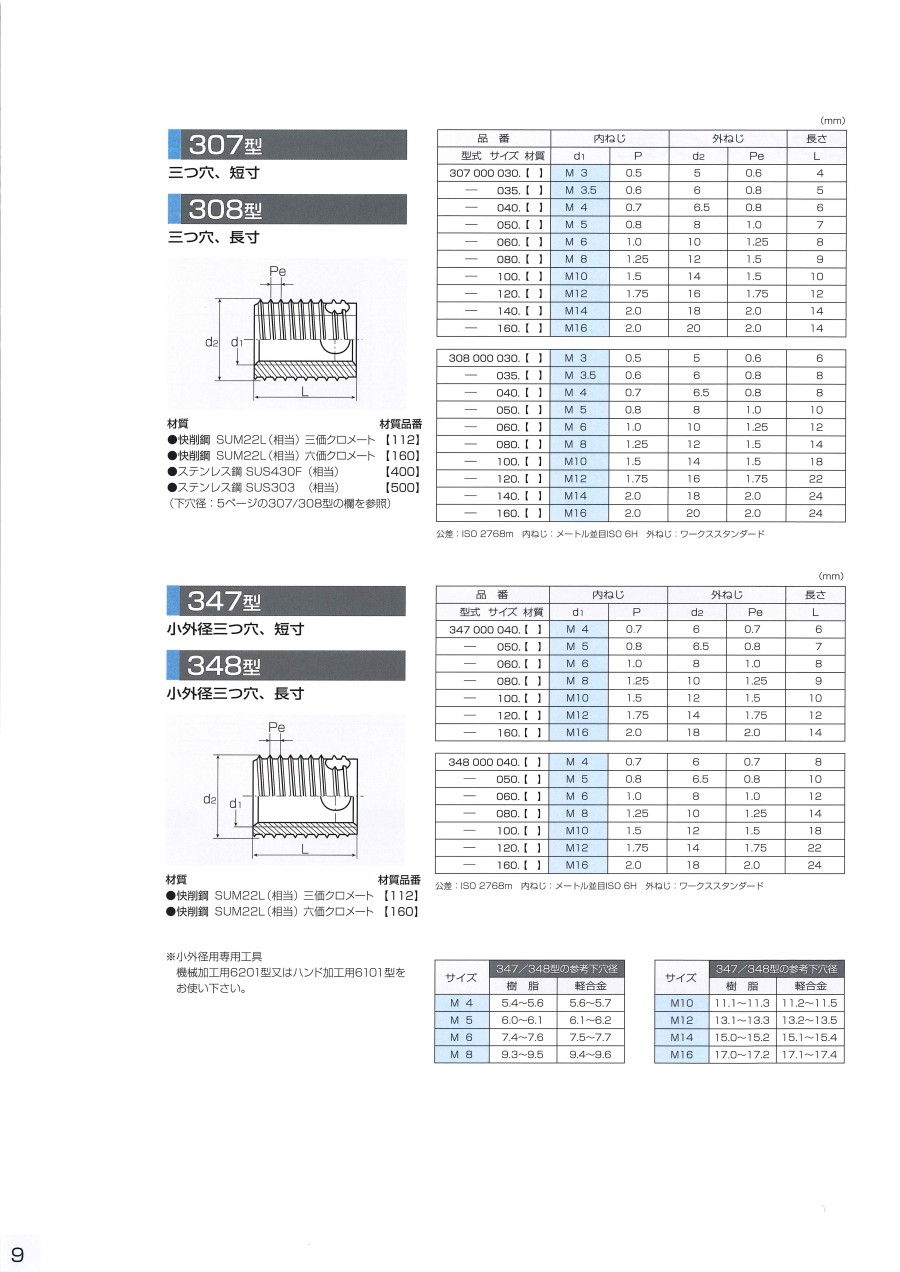

外形図
| 品番 | 内ねじ | 外ねじ | 長さ | ||||
|---|---|---|---|---|---|---|---|
| 型式 | サイズ | 材質 | d1 | P | d2 | Pe | L |
| 348 000 | 040. | 【 】 | M4 | 0.7 | 6 | 0.7 | 8 |
| - | 050. | - | M5 | 0.8 | 6.5 | 0.8 | 10 |
| - | 060. | - | M6 | 1.0 | 8 | 1.0 | 12 |
| - | 080. | - | M8 | 1.25 | 10 | 1.25 | 14 |
| - | 100. | - | M10 | 1.5 | 12 | 1.5 | 18 |
| - | 120. | - | M12 | 1.75 | 14 | 1.75 | 22 |
| - | 160. | - | M16 | 2.0 | 18 | 2.0 | 24 |
単位:mm
公差:ISO2768m 内ねじ:メートル並目ISO 6H 外ねじ:ワークスタンダード
材質:SUM22L快削鋼(相当) 六価クロメート 材質品番(160)
348型の参考下穴径
| サイズ | 348型の参考更好穴径 | |
|---|---|---|
| 樹脂 | 軽合金 | |
| M4 | 5.4～5.6 | 5.6～5.7 |
| M5 | 6.0～6.1 | 6.1～6.2 |
| M6 | 7.4～7.6 | 7.5～7.7 |
| M8 | 9.3～9.5 | 9.4～9.6 |
| サイズ | 348型の参考更好穴径 | |
|---|---|---|
| 樹脂 | 軽合金 | |
| M10 | 11.1～11.3 | 11.2～11.5 |
| M12 | 13.1～13.3 | 13.2～13.5 |
| M14 | 15.0～15.2 | 15.1～15.4 |
| M16 | 17.0～17.2 | 17.1～17.4 |
カタログ
商品担当おすすめ
ミスミ
ねじインサート
ケーケーヴィー
エンザート 割溝タイプ 302型
鉄 エンザート 小外径三穴・長寸 348型のレビュー
折れたボルトを抜いた後の修正
5
5.02021/04/08
折れたボルトを抜き取るさい、下穴が大きくなりリコイルではスカスカな状態になってしまったネジ修正に使用しました。大径のモノ...もっと読む
1人が参考にしています。
カーボン製品にねじ穴を設けるために使用
4
4.02018/06/27
カーボン製品にねじ穴を設けるために使用しています。下穴処理だけで前タップの必要がないため、作業効率向上に繋がり大変助かっ...もっと読む
1人が参考にしています。
ねじ穴修正
5
5.02023/08/07
アルミ地のねじ穴がトルクかけすぎでガバガバに
なってしまったのを修正
同類のヘリサートより下穴径が小さく済むので
母体の...もっと読む
0人が参考にしています。
自社製品の一部品として組み込み使用
4
4.02018/06/27
自社製品の一部品として組み込み使用しています。狭所にてタップ加工が困難な部位に利用しています。鉄 エンザート 小外径三穴...もっと読む
0人が参考にしています。
