【ワンタッチ着脱】クサビロッククランパー
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 5,097円～8,646円
- 税込単価
- 5,607円～9,511円
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッ...
詳細情報を確認する- 本体材質
- SUS303
- 本体表面処理
- なし
- シャフト表面処理
- 焼入焼戻
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- QCWE,QCWE-Sについては2021年2月より現仕様の在庫がなくなり次第順次切り替えを実施しております。
・本体ON-OFF印字を印刷からレーザーマーキングに変更
・本体材質をS45C無電解ニッケルメッキからSUS303に変更
本体以外の材質に関しては、変更ございません。
未確定：候補が6型番あります。
商品情報
製品仕様
※サムターンクランパーとカムケースのセットでご使用いただく商品です
| クランプ力 | 30N／50N |
|---|---|
| 横幅 | φ25／φ34 |
| 特長 |
|
使用例
スターホイールとガイドの交換
搬送装置のアタッチメント交換
操作方法
操作手順
※アンクランプは、逆の手順で行ってください。
選定サポート情報
商品ラインナップ
組み合わせて使用する商品
ワンタッチ着脱ラインナップ一覧
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,097円 ( 5,607円 ) | 在庫品1日目当日出荷可能 |
8,314円 ( 9,145円 ) | 在庫品1日目当日出荷可能 |
8,646円 ( 9,511円 ) | 在庫品1日目当日出荷可能 |
6,574円 ( 7,231円 ) | 在庫品1日目当日出荷可能 |
5,938円 ( 6,532円 ) | 在庫品1日目当日出荷可能 |
8,216円 ( 9,038円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。
バタつきを最小限に抑えたい場合に最適な商品です。
クサビにより、ボールが押し出されてケース内側のテーパー面にあたり、プレートが引き込まれます。
【特長】
・工具不要：誰でも簡単に締められます。
・ワンタッチで固定：ワンタッチでクランプ・アンクランプを切り替えられます。
・誰でも同じ強さで固定：担当者により締める力のばらつきがなくなります。
・ON/OFFが一目瞭然：つまみの向きで固定してあるか一目で判断できます。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- QCWE,QCWE-Sについては2021年2月より現仕様の在庫がなくなり次第順次切り替えを実施しております。
・本体ON-OFF印字を印刷からレーザーマーキングに変更
・本体材質をS45C無電解ニッケルメッキからSUS303に変更
本体以外の材質に関しては、変更ございません。

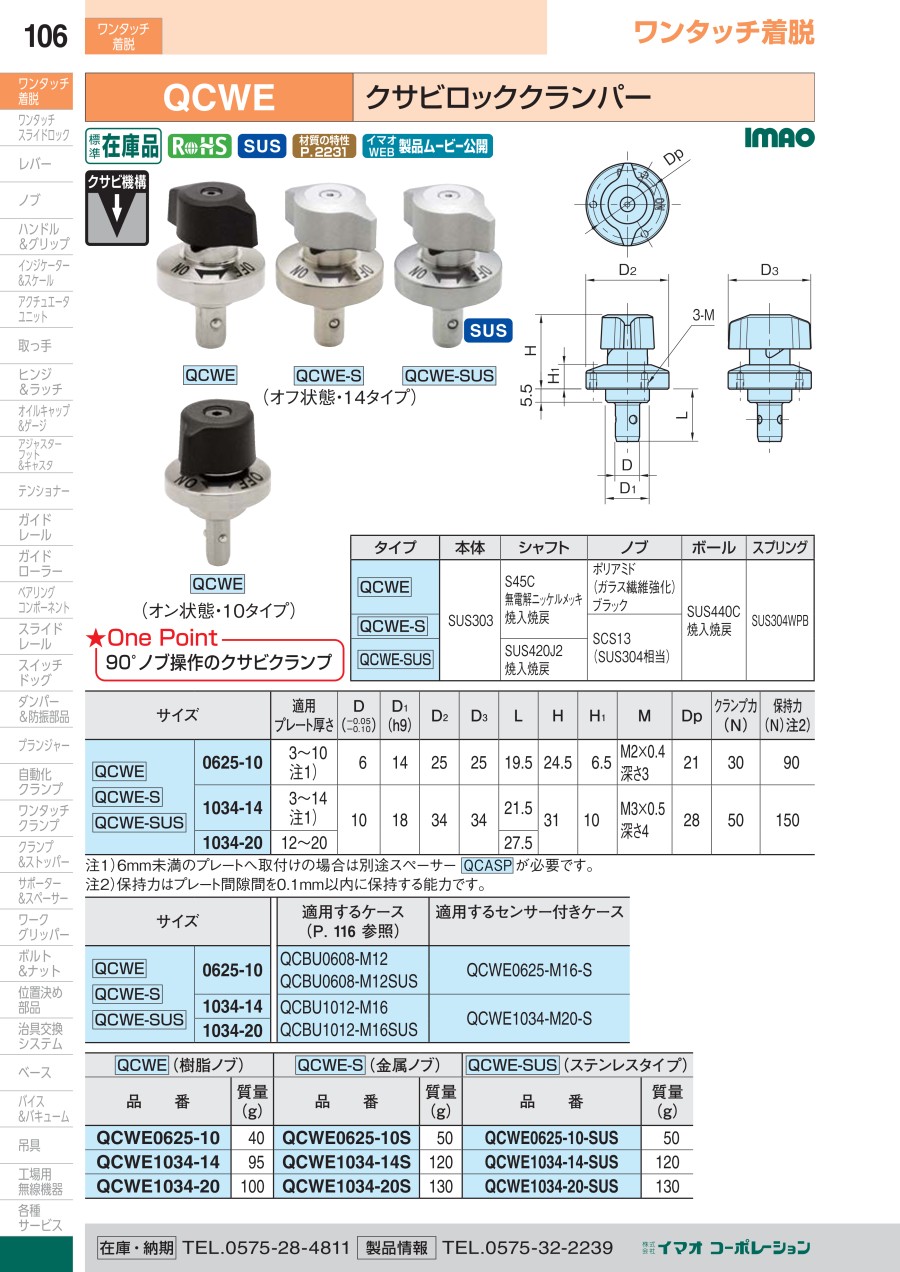

カタログ
商品担当おすすめ
【ワンタッチ着脱】クサビロッククランパーのレビュー
プレートの固定
4
4.02021/05/24
土台側の板と取り外し用の板の固定用に簡単に脱着できるのもがないか探していたところ、ワンタッチで着脱できるクランプがあった...もっと読む
0人が参考にしています。
当社の生産設備装置に使用しています
5
5.02019/11/26
冶具をワークに固定する際に使用しています。選定した理由は、段取り替えの際にワンタッチで冶具が着脱交換でき、工具が不用で交...もっと読む
0人が参考にしています。
治具アタッチメントの段替えに使用
5
5.02018/09/12
治具アタッチメントの段替えに使用しています。脱着が簡単なうえクサビ機構の効果でしっかりクランプされ、また視認性も高いこと...もっと読む
0人が参考にしています。
