イマオコーポレーション

【ワンタッチ着脱】サムターンクランパー

Name: 【ワンタッチ着脱】サムターンクランパー
Brand: イマオコーポレーション
SKU: 221005350895
Rating: 4.4 (9 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（9件）

通常単価(税別): 4,597円～6,913円

税込単価: 5,057円～7,604円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

【ワンタッチ着脱】カムケース（サムターンクランパー・サムターンクランパー自在アプローチ用）

4.2

通常価格(税別)： 2,228円 (税込価格：2,451円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

【ワンタッチ着脱】サムターンクランパーストロング

4.6

通常価格(税別)： 2,664円 (税込価格：2,930円)

通常出荷日：在庫品1日目

装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッ...

詳細情報を確認する

種類
ワンタッチ取付治具
本体材質
SUS303
取付種類
ワンタッチ着脱
本体表面処理
-
ピン材質
SUS304

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
※サムターンクランパーと専用カムケースを一緒に使用する商品です。以下製品を併せてご購入ください。
▼専用カムケースはこちら
【ワンタッチ着脱】カムケース（サムターンクランパー・サムターンクランパー自在アプローチ用）

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ワンタッチ着脱の最もスタンダードなタイプです。

※サムターンクランパーとカムケースのセットでご使用いただく商品です

クランプ力	60N／90N
横幅	φ25／φ34
特長	・ONとOFFが明確・オールステンレス製もあり

組み合わせて使用する商品

カムケース（サムターンクランパー・サムターンクランパー自在アプローチ用）

使用例

治具プレート交換

カメラユニットの位置変更

操作方法

操作手順

※アンクランプは、逆の手順で行ってください。

製品比較情報

ワンタッチ着脱ラインナップ一覧

蓋や本体をスライドさせたい場面に

強いクランプ力を求める場所に

バタつきを最小限に抑えたい場合に

取り付け部にスペースがない場合に

旋回部品をバタつくことなく固定したい場合に

ワンウェイクランパー

取り付け部にスペースがない場合に

ホールクランパー

取り付け部にスペースが無く、ネジ加工などが出来ない場合に

シャフトジョイント

90°ひねるだけで簡単部品交換

ボールインキャッチャー

差し込むだけで簡単クランプ

マグインキャッチャー

差し込むだけで簡単クランプ
メンテナンス窓など軽微な部品の固定に

型番リスト

表示件数

型番

長さL

(mm)

本体高さH

(mm)

ノブ種類

適用プレート厚さ

(mm)

ノブ材質

シャフト材質

シャフト表面処理

幅W

(mm)

RoHS?

最小発注数量

15.5	19	標準	6～10	ステンレス（SCS13)	SUS303	-	20	10	1個
17	26	標準	6～14	ポリアミドブラック	S45C	無電解ニッケルメッキ	32	10	1個
17	25.5	標準	6～14	ステンレス（SCS13)	SUS303	-	32	10	1個
23	26	標準	12～20	ポリアミドブラック	S45C	無電解ニッケルメッキ	32	10	1個
23	25.5	標準	12～20	ステンレス（SCS13)	SUS303	-	32	10	1個
23	25.5	標準	12～20	ステンレス（SCS13)	S45C	無電解ニッケルメッキ	32	10	1個
15.5	11.5	低頭	6～10	ステンレス（SCS13)	S45C	無電解ニッケルメッキ	25	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,489円 ( 7,138円 )	在庫品1日目当日出荷可能
4,597円 ( 5,057円 )	在庫品1日目当日出荷可能
6,913円 ( 7,604円 )	在庫品1日目当日出荷可能
5,058円 ( 5,564円 )	在庫品1日目当日出荷可能
6,913円 ( 7,604円 )	在庫品1日目当日出荷可能
6,158円 ( 6,774円 )	在庫品1日目当日出荷可能
5,797円 ( 6,377円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。
ワンタッチ着脱シリーズの中で最もスタンダードなタイプです。
ピンがカムケース内部のカム面に当たりスプリングを圧縮させ、プレートが引きこまれます。
【特長】
・工具不要：誰でも簡単に締められます。
・ワンタッチで固定：ワンタッチでクランプ・アンクランプを切り替えられます。
・誰でも同じ強さで固定：担当者により締める力のばらつきがなくなります。
・ON/OFFが一目瞭然：つまみの向きで固定してあるか一目で判断できます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
※サムターンクランパーと専用カムケースを一緒に使用する商品です。以下製品を併せてご購入ください。
▼専用カムケースはこちら
【ワンタッチ着脱】カムケース（サムターンクランパー・サムターンクランパー自在アプローチ用）

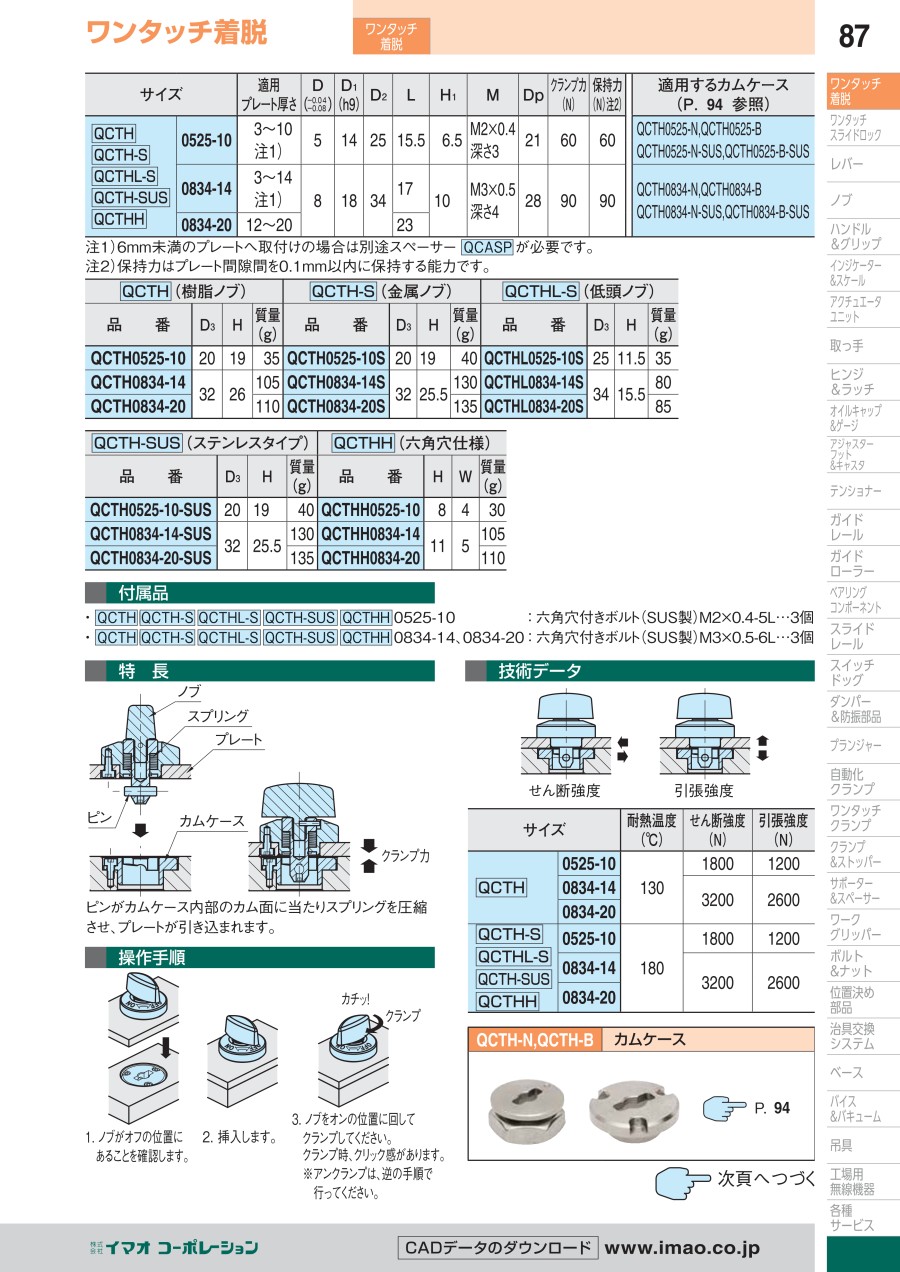

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【ワンタッチ着脱】サムターンクランパーのレビュー

4.4平均満足度：4.49件のレビュー

星5
56%
星4
33%
星3
11%
星2
0%
星1
0%

段取り替え部品の固定に

満足度：4.02021/01/05

工具なしで交換できるところが良いロック、アンロックはノブ側からは見えるが、側面からだと判断しづらいのでノブと側面にマ...もっと読む

1人が参考にしています。

段取り治具の払出し、ユニットの段替えに使用

満足度：3.02018/08/31

段取り治具の払出し、ユニットの段替えに使用しています。ボルト等と違い工具レスで素早く固定でき作業効率が良いです。クランプ...もっと読む

1人が参考にしています。

段替えのある治具製作に

満足度：5.02023/06/05

段替えのある治具製作に使用しました。工具無しで段替えできるので非常に楽です。キャッチとセットでの販売があればなお楽です。

0人が参考にしています。

治具脱着に

満足度：5.02019/12/09

治具の脱着に使用。引っ張り方向の力にも十便で使い勝手が良い。もう少し小さいタイプがあるといいと思う。

0人が参考にしています。

段取り替えのユニットに使用

満足度：4.02019/09/30

工具不要ワンタッチで締結・脱着が可能な為、ユニットの段取り替えの時間短縮になった。

0人が参考にしています。
