メカニカル部品技術窓口
長穴スライドロック（QCSL）
- 通常単価(税別)
- 5,640円～6,536円
- 税込単価
- 6,204円～7,190円
長穴や U 溝に使用できます。新たに、金属製ノブタイプを追加！剛性に優れ、破損...
詳細情報を確認する- 種類
- クランプユニット
- 本体材質
- 亜鉛ダイカスト
- 本体高さH (mm)
- 24
- 本体表面処理
- クロムメッキ
- シャフト材質
- ステンレス鋼
- 幅W (mm)
- 30
- 長さL (mm)
- 50
未確定：候補が4型番あります。
商品情報
使用例
商品特長詳細
- クランプレバーよりも簡単+確実！ワンタッチでスライド部の固定が可能！ワンタッチスライドロック
ワンタッチスライドロックは簡単・確実にスライド部の固定ができます。
- スライド調整のたびに力いっぱいの締め付け不要。
- スライド調整の頻度が高い場合も、いちいち締め付け不要。
選定サポート情報
製品バリエーション
角鋼スライドロック（QCSQ） 特長：ノブがOFFの位置では、鋼材とシャフトに隙間があり鋼材を左右にスライド可能 適用鋼材厚みT（mm）：9・12・16
QCSPL スピンロック 特長：ワンタッチ操作でシャフトを素早く確実にロックできます 軸穴径d（φ）：8～20
お客様の声
- ノブを90度ひねるだけで、確実なロックが出来るようになったので楽になった。
- クランプレバーでの固定に比べて、ロック状態が可視化されたので安心。
- 従来は作業者によって締め付けにバラつきがあったが、ワンタッチスライドロックは作業完了時にクリック感があり作業の平準化ができた。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,640円 ( 6,204円 ) | 在庫品1日目当日出荷可能 |
6,536円 ( 7,190円 ) | 在庫品1日目当日出荷可能 |
5,640円 ( 6,204円 ) | 在庫品1日目当日出荷可能 |
6,536円 ( 7,190円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
長穴や U 溝に使用できます。
新たに、金属製ノブタイプを追加！剛性に優れ、破損の心配がありません。
標準タイプは、ノブが樹脂製です。黒とオレンジのカラーをご用意。
【特長】
・ノブがOFFの位置では、鋼材とシャフトに隙間があり鋼材を左右にスライドできます。
・ノブがONの位置では、鋼材とクサビの間にシャフトが入り込み、鋼材の左右へのスライドがロックされます。

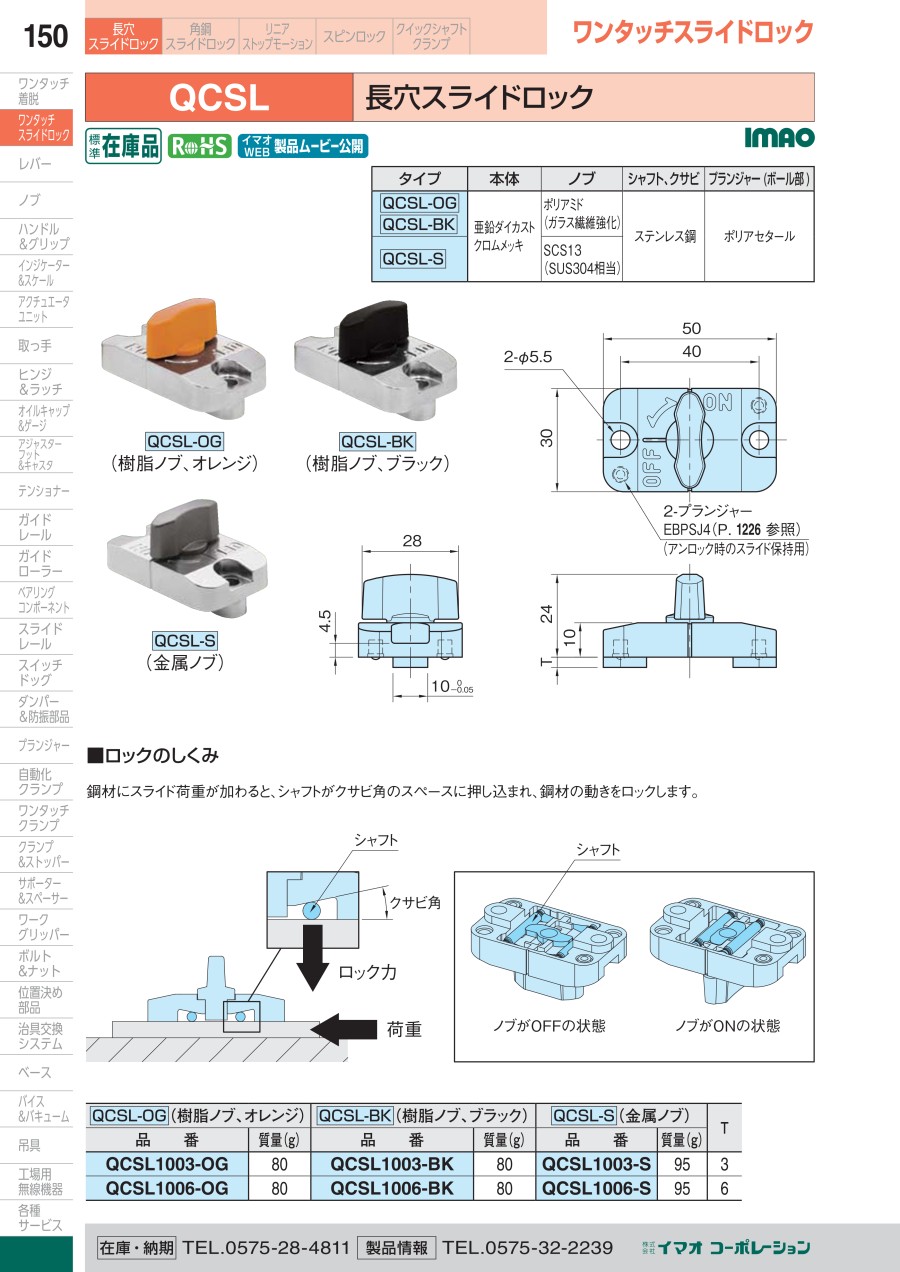

カタログ
商品担当おすすめ
長穴スライドロック（QCSL）のレビュー
カメラ位置調整のため
5
5.02018/02/20
画像検査装置カメラ位置調整用に購入しました。
容易に調整、固定が出来満足しています。
板厚3mm用を使用しましたが強...もっと読む
1人が参考にしています。
治具の固定、位置調整に使用
5
5.02020/02/04
ワンタッチで操作でき、しっかり固定もできます。部品の位置を動かすのにも便利です。
0人が参考にしています。
Z方向の隙間がないワークの固定に使用しました。
5
5.02019/06/13
長穴の治具を用意しワークを固定しました。固定後ガタつきもなくしっかりと保持できました。
0人が参考にしています。
センサの位置決めに使用
5
5.02019/04/09
ワンタッチで簡単に調整ができるところが決め手となり購入しました。性能、品質において気になる点はありません。狙い通りにワン...もっと読む
0人が参考にしています。
ゲージの測定板に利用しています
5
5.02019/04/09
お客様より図面にてご指定がありましたので購入しました。ゲージのスライドする測定板に使用しています。今までねじを使用して固...もっと読む
0人が参考にしています。
