【ワンタッチ着脱】ケース（クサビロッククランパー・ボタンロッククランパー用）
- 通常単価(税別)
- 1,121円～1,212円
- 税込単価
- 1,233円～1,333円
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
組み合わせて使用する商品
クサビロッククランパーとは
バタつきを最小限に抑えたい場合に
※サムターンクランパーとカムケースのセットでご使用いただく商品です
| クランプ力 | 60N／90N |
|---|---|
| 横幅 | φ25／φ34 |
| 特長 | ・ONとOFFが明確 ・オールステンレス製もあり |
ボタンロッククランパーとは
回部品をバタつくことなく固定したい場合に
※ボタンロッククランパーとケースでご使用いただく商品です
| クランプ力 | 30N／50N |
|---|---|
| 横幅 | φ12／φ16／φ23／φ25／φ32／φ35 |
| 特長 | ・バタつき少ない ・オールステンレス品もあり |
使用例
クサビロッククランパー
スターホイールとガイドの交換
搬送装置のアタッチメント交換
ボタンロッククランパー
スターホイールとガイドの交換
ロールガイドの着脱
ホッパーの着脱
クサビロッククランパー操作方法
操作手順
※アンクランプは、逆の手順で行ってください。
ボタンロッククランパー操作方法
操作手順
商品特長詳細
クサビロッククランパー
クサビにより、ボールが押し出されてケース内側のテーパー面にあたり、プレートが引きこまれます。
ボタンロッククランパー
クサビにより、ボールが押し出されてケース内側のテーパー面にあたり、プレートが引き込まれます。
製品比較情報
ワンタッチ着脱ラインナップ一覧
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,121円 ( 1,233円 ) | 在庫品1日目当日出荷可能 |
1,212円 ( 1,333円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。
【特長】
・工具不要：誰でも簡単に締められます。
・ワンタッチで固定：ワンタッチでクランプ・アンクランプを切り替えられます。
・誰でも同じ強さで固定：担当者により締める力のばらつきがなくなります。

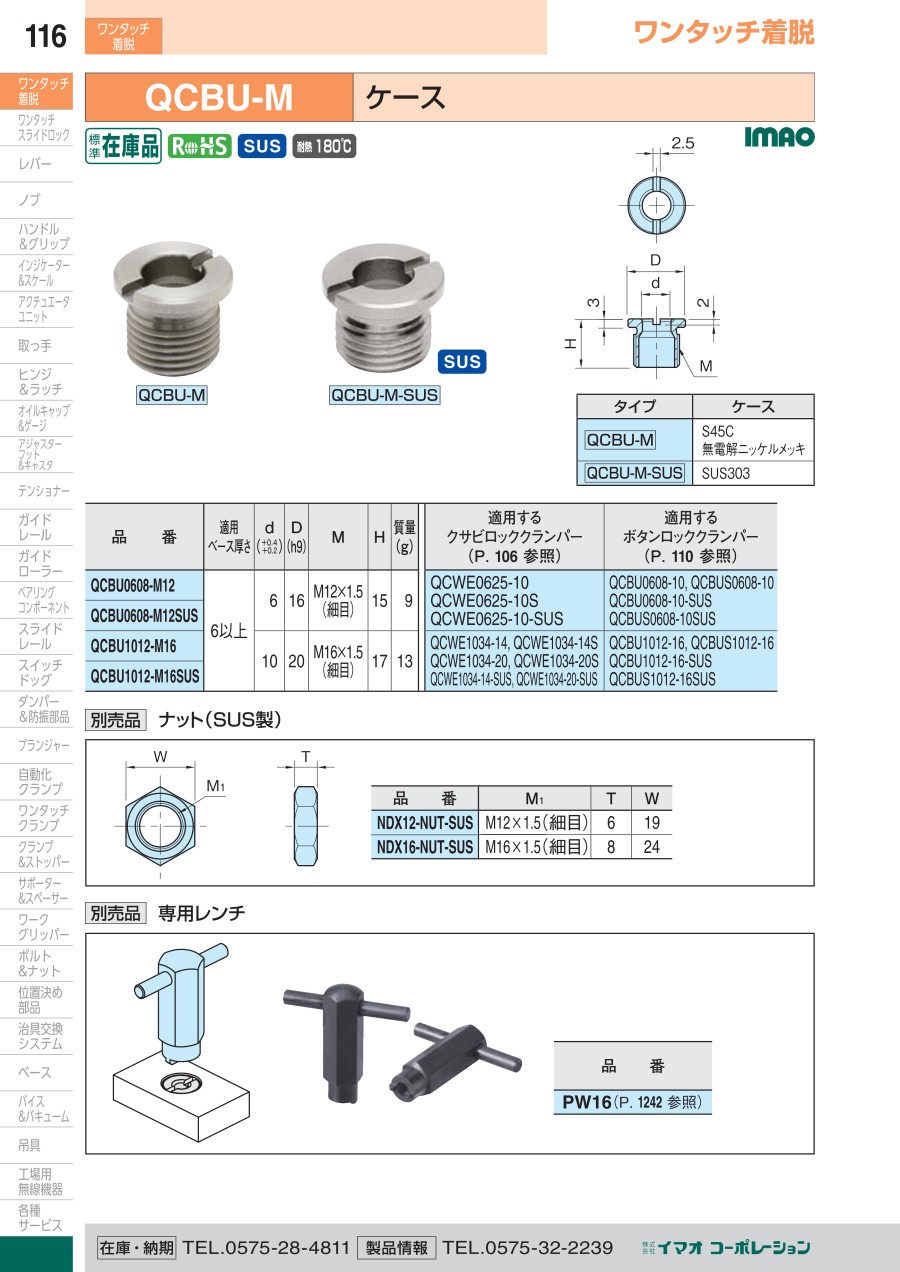

カタログ
