引き型トグルクランプ（ST-PAH）
- 通常単価(税別)
- 1,953円～3,697円
- 税込単価
- 2,148円～4,067円
通常出荷日：在庫品1日目当日出荷可能
コストを抑えた引き型トグルクランプ。【特長】・他製品に比べコストが安く押さえられる。・エコノミータイプ...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
ST-PAH331
ST-PAH341

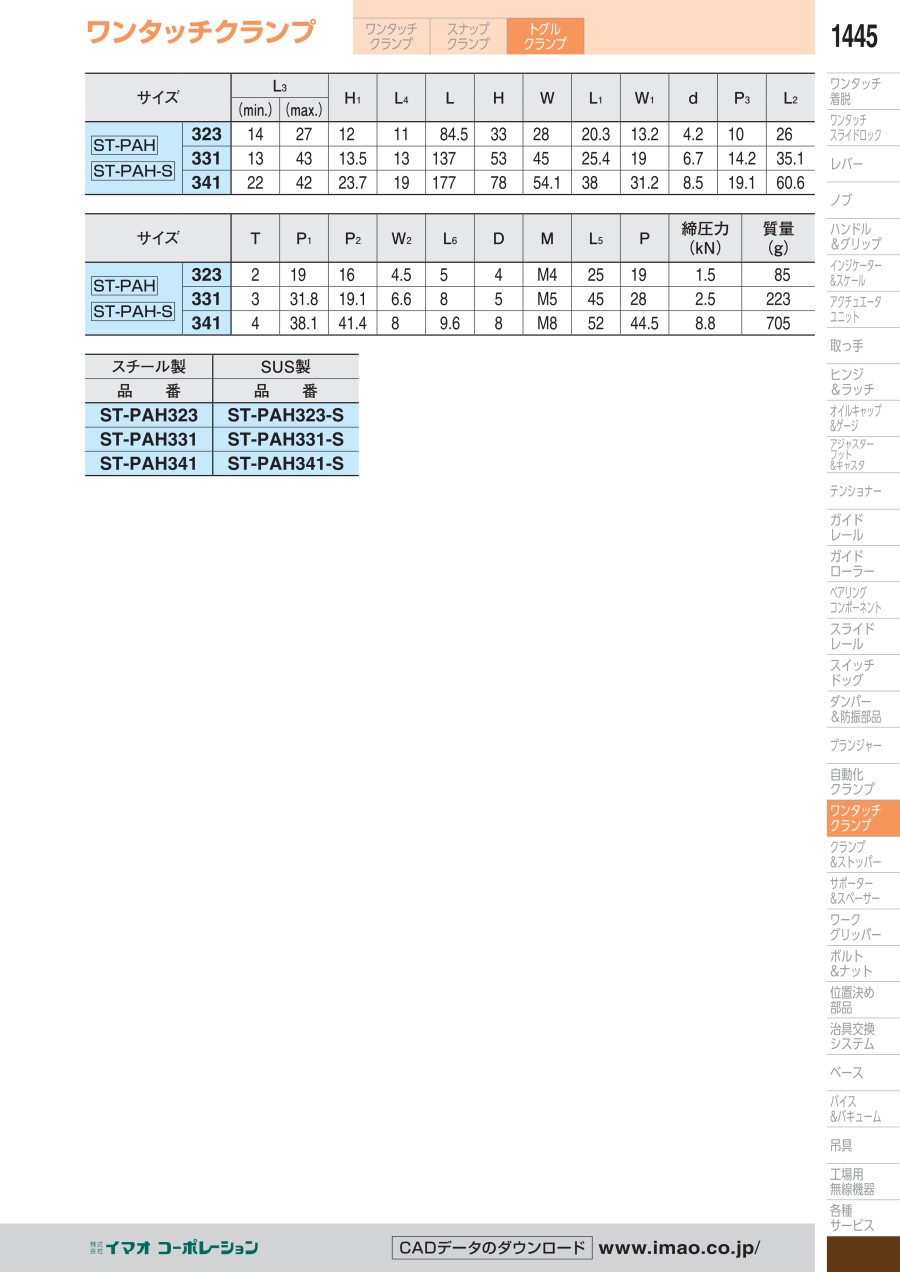

規格表
| 型番 | L3 | H1 | L4 | L | H | W | L1 | W1 | d | P3 | L2 | T | P1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （min.） | （max.） | |||||||||||||
| ST-PAH331 | 13 | 43 | 13.5 | 13 | 123 | 48 | 45 | 25.4 | 19 | 6.7 | 14.2 | 35.1 | 3 | 31.8 |
| ST-PAH341 | 22 | 42 | 23.7 | 19 | 168.5 | 74 | 54.1 | 38 | 31.2 | 8.5 | 19.1 | 60.6 | 4 | 38.1 |
| 型番 | P2 | W2 | L6 | D | M | L5 | P | 締圧力 （kN） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| ST-PAH331 | 19.1 | 6.6 | 8 | 5 | M5 | 45 | 28 | 2.5 | 223 |
| ST-PAH341 | 41.4 | 8 | 9.6 | 8 | M8 | 52 | 44.5 | 8.8 | 705 |
詳細情報
基本情報
コストを抑えた引き型トグルクランプ。
【特長】
・他製品に比べコストが安く押さえられる。
・エコノミータイプ。
【用途】
・組み立て、検査、溶接治具のクランプとして。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
カタログ
商品担当おすすめ
引き型トグルクランプ（ST-PAH）のレビュー
テーブルを移動する際の足固定
5
5.02018/09/04
テーブルを移動させる際に足が動いてしまうので、動かしたくない場合にクランプで固定するようにしました。
しっかり固定できま...もっと読む
0人が参考にしています。
移動収納庫の仮固定に
5
5.02017/03/06
収納庫を移動して基礎に固定している機器を使用する構造になっており、使用後収納庫を元に戻す際、基礎のアンカーに固定するのに...もっと読む
0人が参考にしています。
